2-14
Nachstehend folgt eine Beschreibung der E/A-Anschlüsse, die durch BP6 angewendet
werden, sowie deren Funktionen.

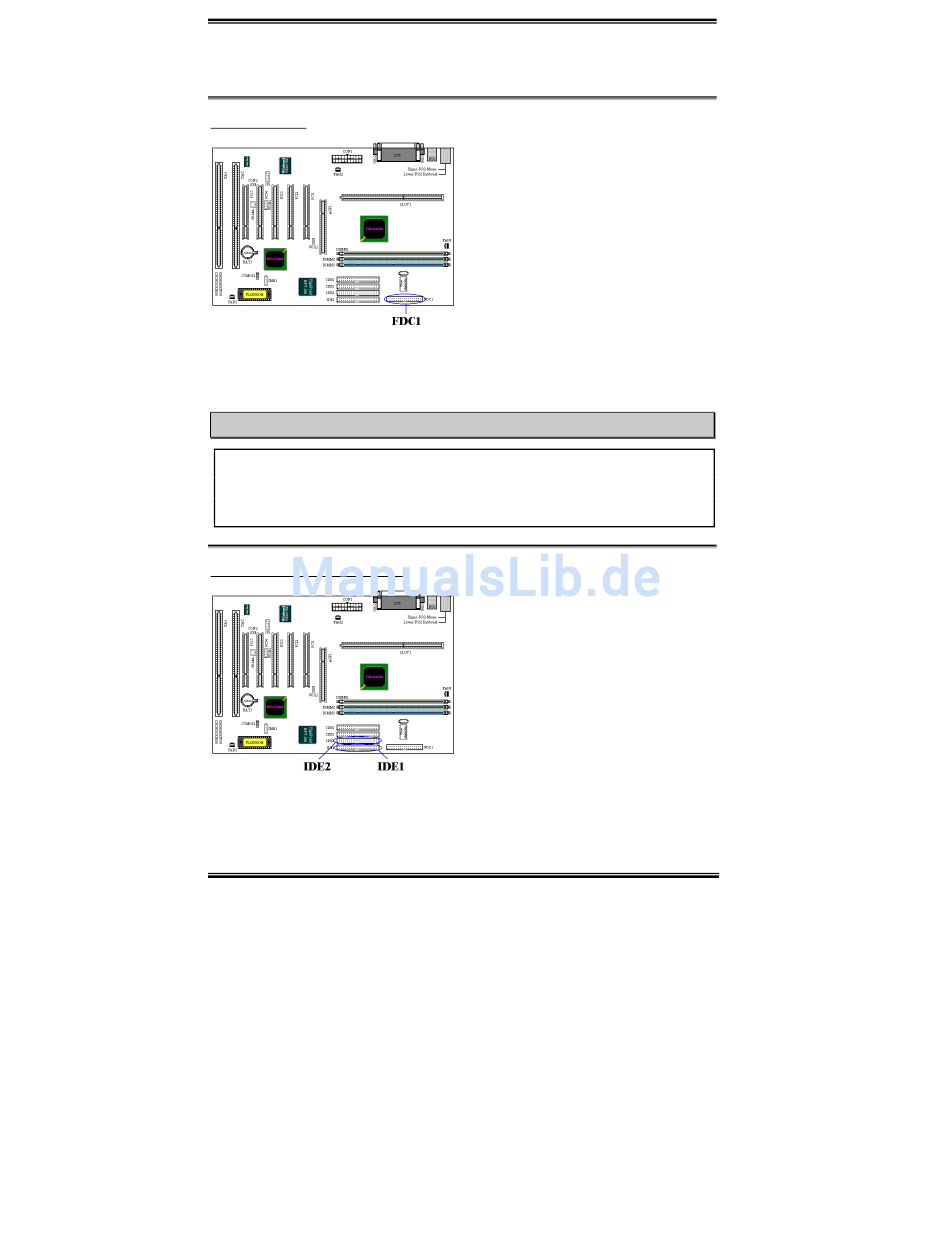

FDC1-Anschluß
enthält 34 Drähte und ist mit zwei Anschlußsteckern versehen, um zwei Floppylaufwerke
miteinander verbinden zu können. Nach dem Anschließen eines Endes an FDC1 schließen
Sie die beiden Anschlußstecker am anderen Ende an die Floppylaufwerke. Meistens wird
jedoch nur ein Floppylaufwerk in einem PC-System installiert.
Eine rote Markierung auf einem Kabel zeigt typischerweise den Standort des Stiftes 1
an. Der Stift 1 des Kabels muß nach dem Stift 1 des FDC1-Anschlusses ausgerichtet
werden. Danach den Kabelanschluß in den FDC1-Anschluß einschieben.
Anschlußstecker IDE1 und IDE2
Laufwerk, LS-120 usw.).
BP6
Dieser 34polige Anschlußstecker wird als
"Floppylaufwerks-Anschlußstecker"
bezeichnet. Damit kann ein 360K, 5,25",
1,2M, 5,25", 720K, 3,5'', 1,44M, 3,5" oder
2,88M, 3,5"-Floppylaufwerk, und sogar ein
3-Modus-Floppylaufwerk (ein 3-1/2-Zoll-
Laufwerk, das in japanischen PC-Systemen
benutzt wird) angeschlossen werden.
Ein Flachkabel eines Floppylaufwerkes
Anmerkung
Ein Flachkabel eines IDE-
Festplattenlaufwerks enthält 40 Drähte und
ist mit zwei Anschlußsteckern versehen, um
zwei IDE-Festplattenlaufwerke
miteinandern verbinden zu können. Nach
dem Anschließen eines Endes an IDE1 (oder
IDE2) verbinden Sie die beiden Anschlüsse
am anderen Ende mit den IDE-
Festplattenlaufwerken (oder CD-ROM-
Kapitel 2
