Evertech BP6 Gebrauchsanweisung Seite 28

2-16

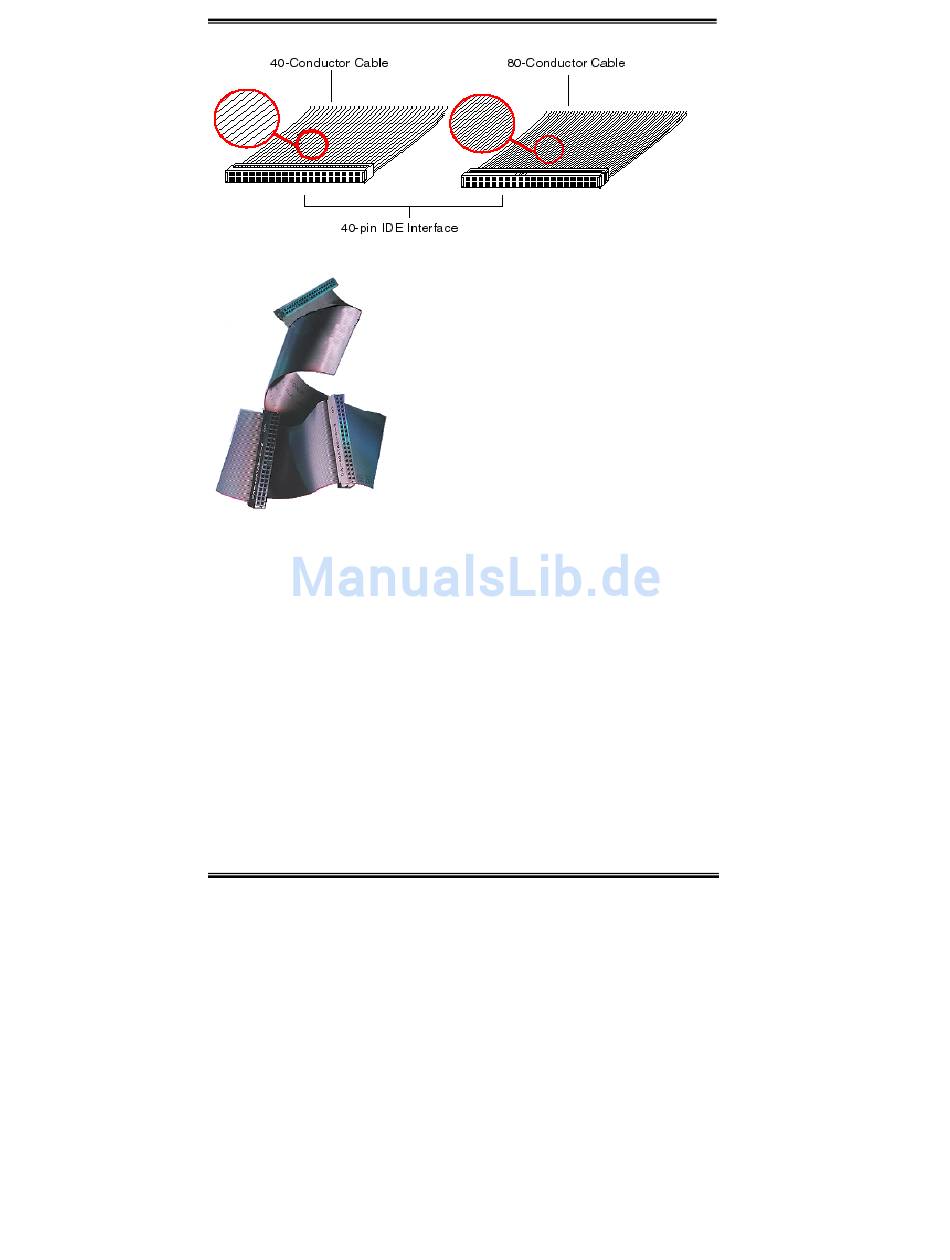

Bild 2-10. Der Unterschied zwischen Ultra ATA/33 und Ultra ATA/66 Anschlusskabeln
Bild 2-11. Foto eines Ultra
ATA/66 Anschlusskabels
100 Prozent abwärts kompatibel sowohl zu Ultra ATA/33, als auch DMA, als auch ATA
(IDE) Festplatten Laufwerken, CD-ROM Laufwerken und Host Systemen. Das Ultra
ATA/66 Protokoll und seine Befehle sind so programmiert, dass sie kompatible zu
existierenden ATA (IDE) Geräten und Systemen sind. Obwohl ein neuer 40-Pin-, 80-
Leitungs- Kabel für Ultra ATA/66 benötigt wird, bleibt der Chip Satz Pin Anschluss gleich
(bei 40). Festplatten Laufwerke, die Ultra ATA/66 unterstützen, unterstützen auch Ultra
ATA/33 und ATA (IDE) Spezifikationen.
Vier Merkmale sind erforderlich, um Ultra ATA/66 nutzen zu können:
*Das Laufwerk muss Ultra ATA/66 unterstützen.
*Das Motherboard und System BIOS (oder ein add-in Controller) müssen Ultra ATA/66
unterstützen.
*Das Betriebssystem muss Direct Memory Access (DMA) unterstützen; Microsoft
Windows 98 und Windows 95b (OSR2) unterstützen DMA.
*Das Kabel muss 80 Leitungen beinhalten; die Länge sollte 18 Zoll nicht überschreiten.
BP6
Bild 2-11 zeigt Ihnen ein Foto eines Ultra ATA/66
Anschlusskabels. Ein Ultra ATA/66-fähiges Kabel ist ein
40-Pin-, 80-Leitungs Kabel mit einem schwarzen
Anschluss an einem Ende, einem bleuen Anschluss am
anderen Ende und einem grauen Anschluss in der Mitte.
Zusätzlich sollte die Ader 34 des Kabels eingekerbt oder
eingeschnitten sein (dies ist unter Umständen schwierig
zu sehen).
Ultra ATA/66 ist abwärts kompatible zu allen Ultra
ATA/33 Systemen, aber es wird dann in seinem Transfer
Modus auf Ultra ATA/33 (Ultra DMA Modus 2 - 33
Mbytes/sek) oder PIO Modus 4 (16.6 Mbytes/sek)
beschränkt. Ultra ATA/66 Festplatten Laufwerke sind
Kapitel 2
