Installation des Motherboards
Normalbetrieb (Standard)

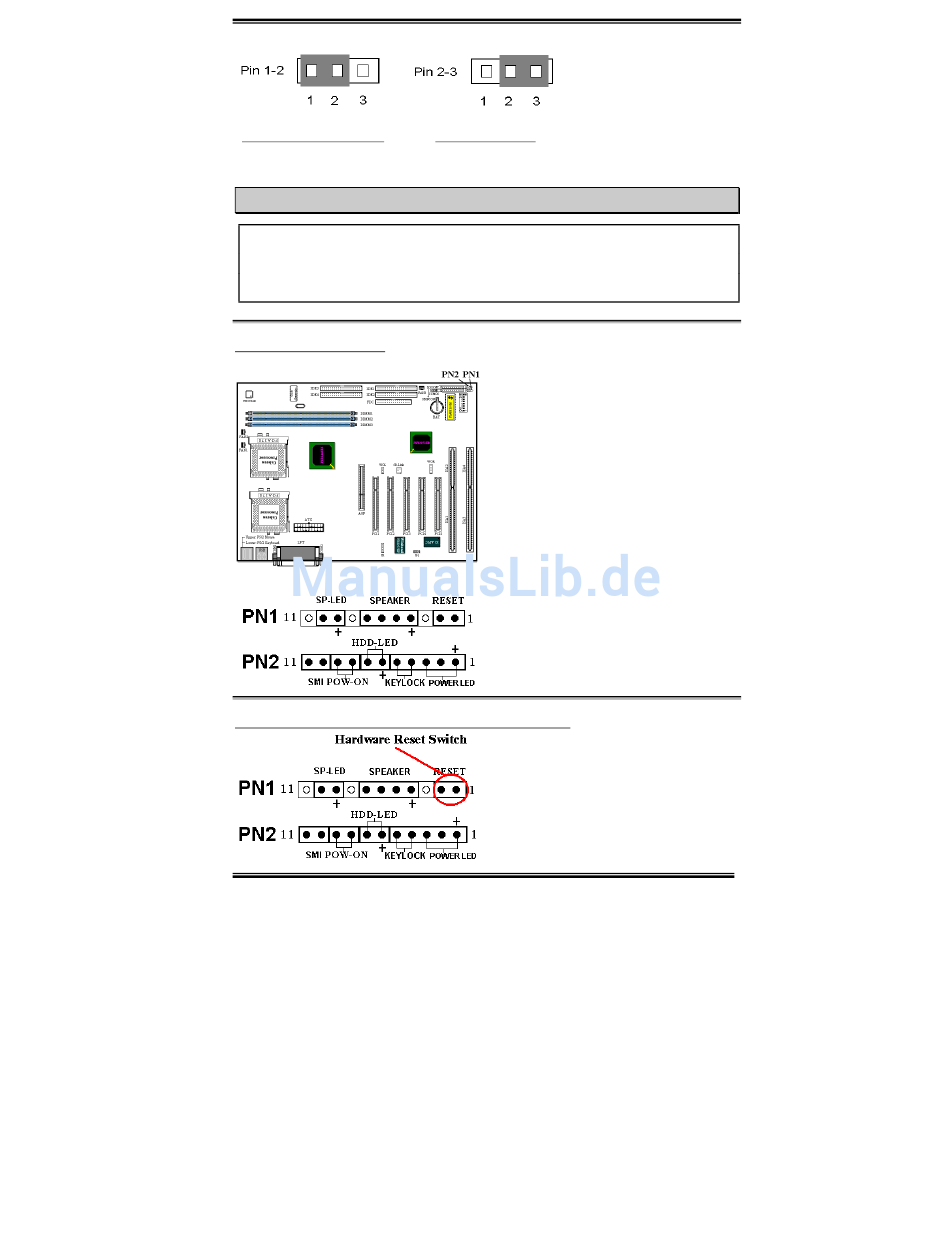

Abbildung 2-8. CCMOS-Steckbrückeneinstellung
Vor dem Löschen des CMOS muß zuerst die Stromzufuhr abgeschaltet werden
(einschließlich des +5V Bereitschaftsstroms), da sonst eine abnormale Funktion oder
eine Fehlfunktion des Systems auftreten kann.
Kennsätze PN1 und PN2:
PN1 (Stift 1-2): Header des Hardware-Rückstellschalters
CMOS-Entladung
Anmerkung
PN1 und PN2 sind für Schalter und
Anzeigen auf der
bestimmt, wo mehrere Funktion von diesen
beiden Kennsätzen zur Verfügung stehen.
Dabei muß auf die Position und Lage des
Stiftes geachtet werden,
Fehlfunktionen des
können. In der Abbildung 2-9 werden die
Funktionen PN1 und PN2 des Stiftes
dargestellt.
Abbildung 2-9. Definition der Stifte PN1
und PN2
Das Kabel vom Rückstellschalter auf der
Vorderseite des Gehäuses an diesen Header
anschließen. Zum Rücksetzen des Systems
muß dieser Rückstellschalter
mindestens einer Sekunde gedrückt und
gehalten werden.
2-11
Chassisvorderseite
da sonst
Systems auftreten
während
