Installation des Motherboards
Anmerkung: Die Position und Lage des HDD-LED-Stiftes beachten.

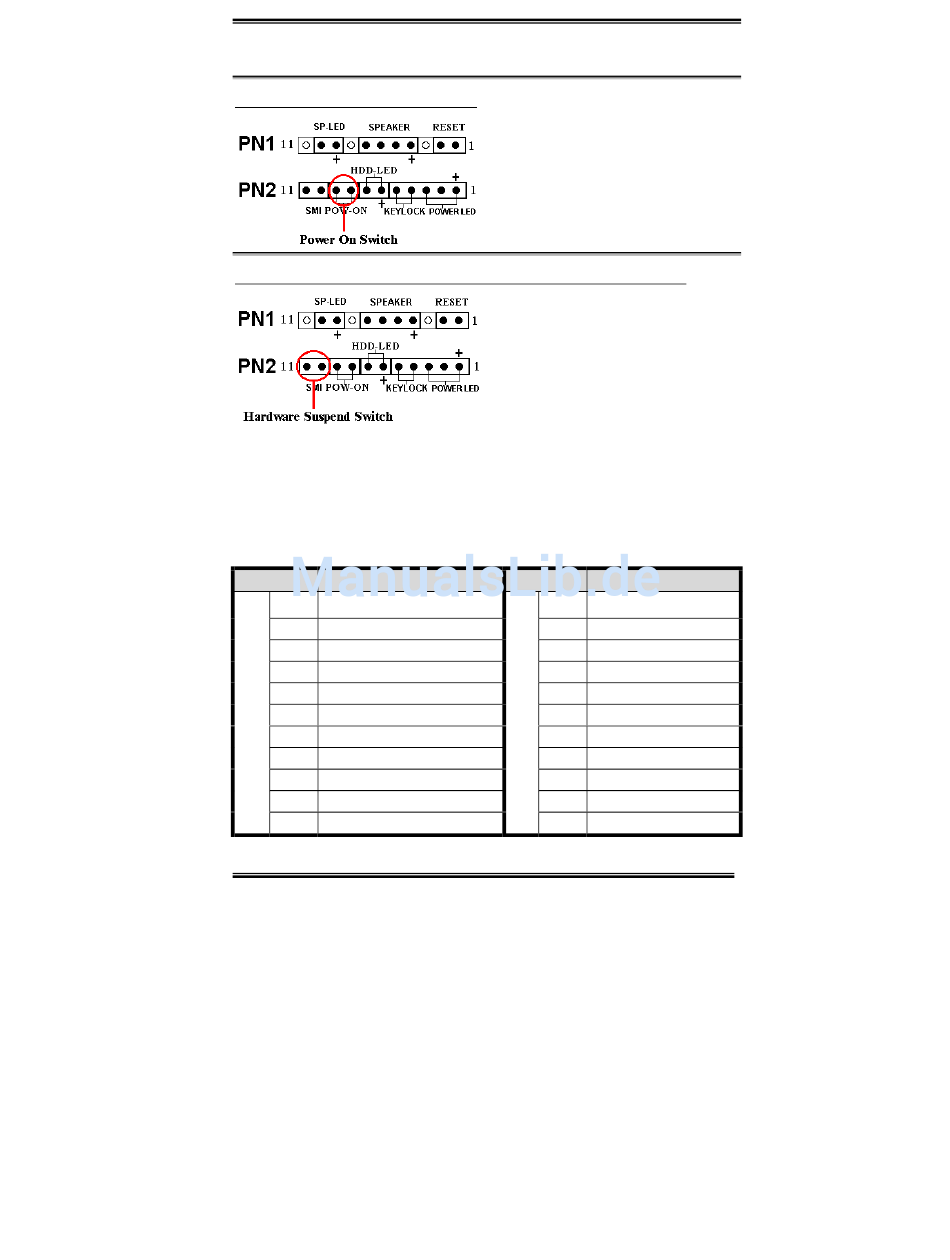

PN2 (Stift 8-9): Header des Netzschalters
PN2 (Stift 10-11): Header des Hardware-Suspendierschalters (SMI-Schalter)
Anmerkung: Diese Funktion arbeitet nicht, falls die ACPI-Funktion im BIOS-Setup
aktiviert wird.
In der untenstehenden Tabelle 2-2 ist die Namensliste des Stiftes PN1 und PN2 gegeben
Tabelle 2-2.
Tabelle 2-2. PN1 und PN2 Pin Belegungen
PIN Name Significance of signal
PIN 1 Reset Eingabe
PIN 2 Erde
PIN 3 No connection
PIN 4 +5VDC
PIN 5 Erde
PN1
PIN6 Erde
PIN 7 Lautsprecher Daten
PIN 8 No connection
PIN 9 +5VDC
PIN 10 Suspendieren der LED aktivität
PIN 11 No connection
Das Kabel vom Netzschalter auf der
Vorderseite des Gehäuses an diesen Header
anschließen.
Das Kabel vom Suspendierschalter (falls
vorhanden) auf der Vorderseite
Gehäuses an diesen Header anschließen. Mit
diesem Schalter wird die Funktion der
Energieverwaltung durch die Hardware
aktiviert/deaktiviert.
PIN Name Significance of signal
PIN 1 +5VDC
PIN 2 No connection
PIN 3 Erde
PIN 4 Keyboard inhibit Signal
PIN 5 Erde
PN2
PIN6 LED Strom
PIN 7 HDD aktiviert
PIN 8 Strom ein/aus Anschluss
PIN 9 Erde
PIN 10 Erde
PIN 11 Aussetzsignal
Benutzerhandbuch
2-13
