9 Wartung
83307601 1/2019-04 Et
Montage- und Betriebsanleitung
Ölbrenner WL20/1-C Z

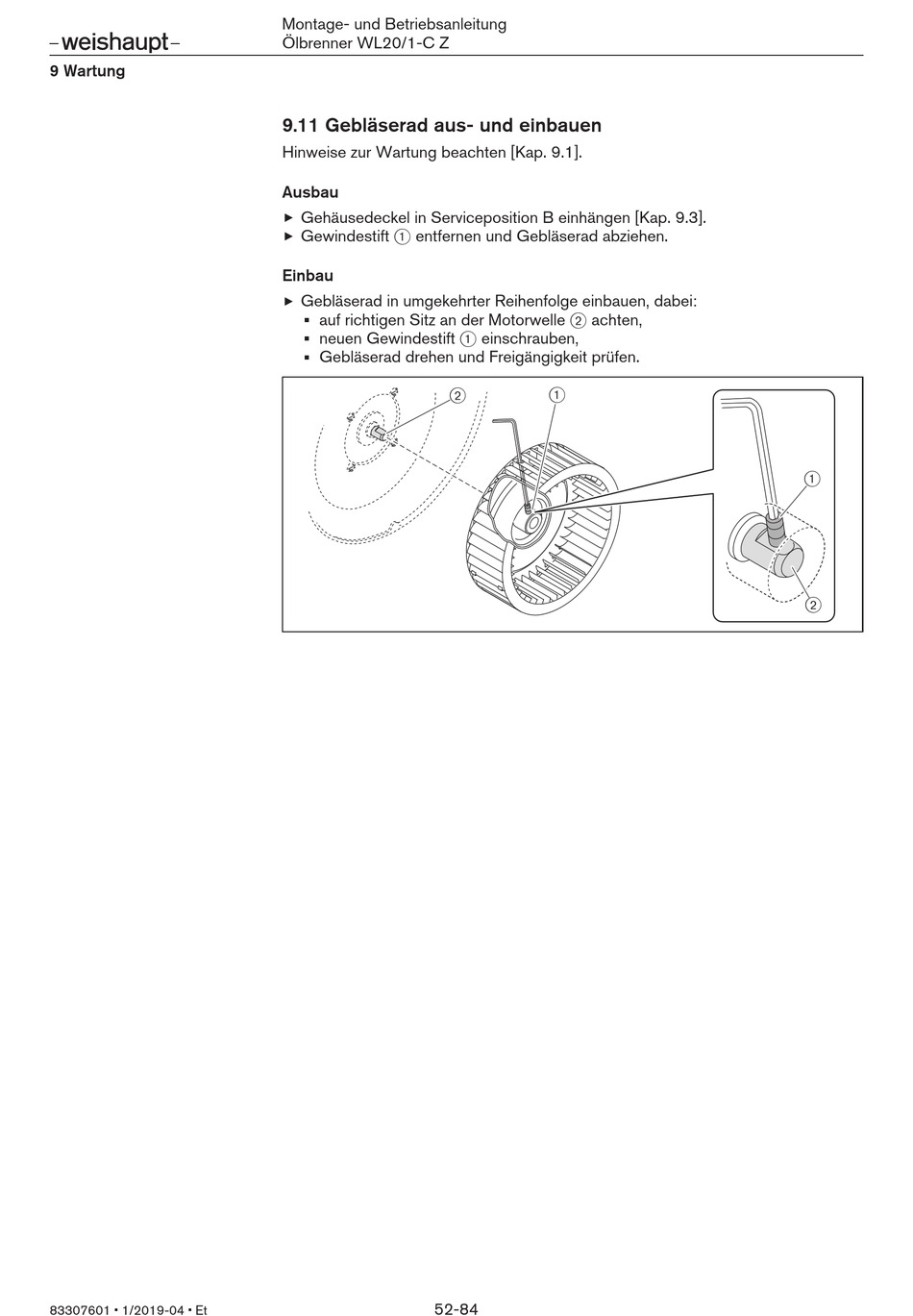

9.11 Gebläserad aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Gehäusedeckel in Serviceposition B einhängen [Kap. 9.3].
Gewindestift 1 entfernen und Gebläserad abziehen.
Einbau
Gebläserad in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz an der Motorwelle 2 achten,
neuen Gewindestift 1 einschrauben,
Gebläserad drehen und Freigängigkeit prüfen.
2
52-84
1
1
2
