TAB4 DCplus

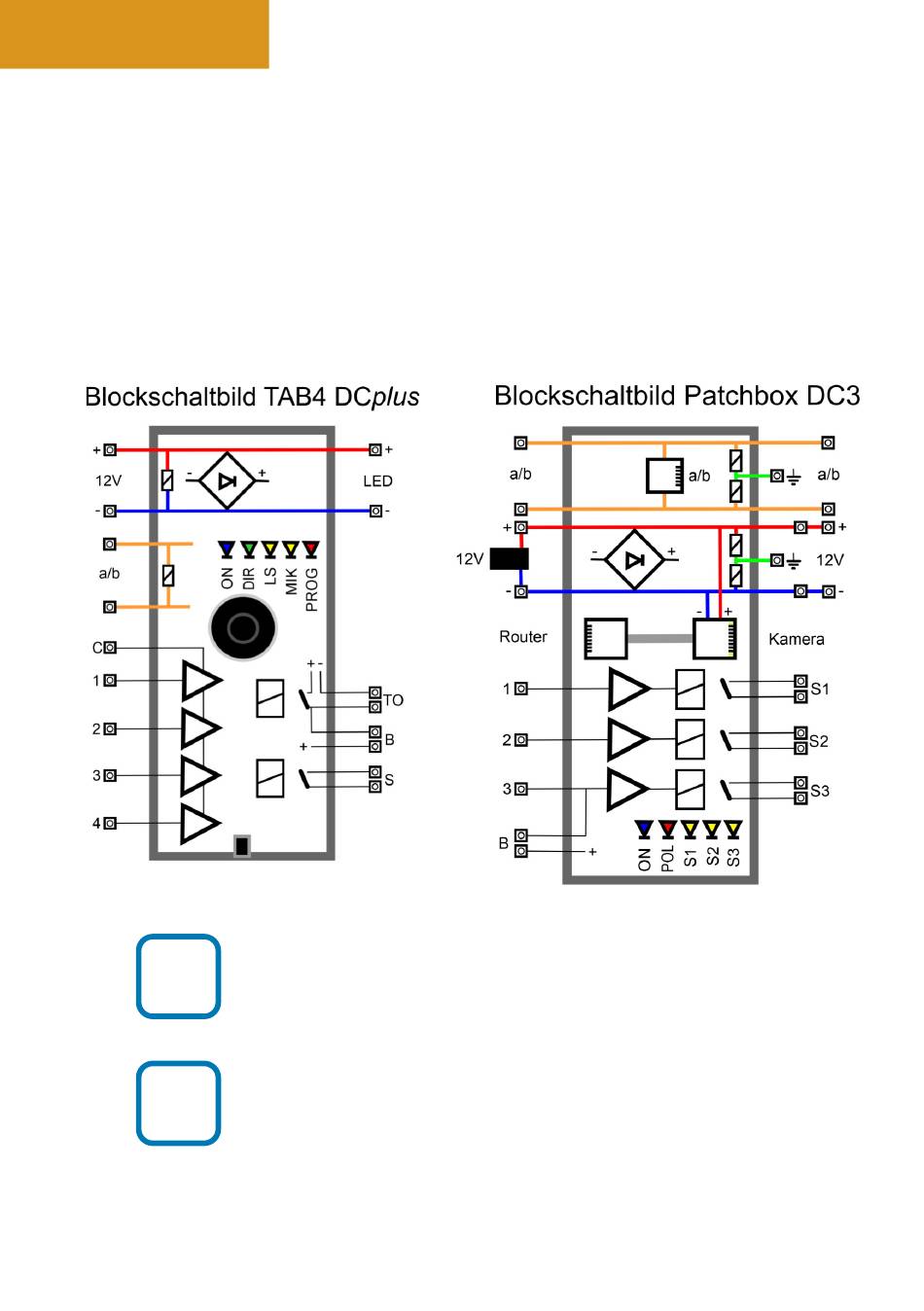

Schaltungsprinzip TAB4 DCplus und Patchbox DC3

Hier sehen Sie die Prinzipschaltbilder des Türsprechmoduls
und der Patchbox. Beide Geräte arbeiten polungsunabhängig,
d.h. bei Falschpolung des Netzteils ST12 können keine Schäden
entstehen und alle Funktionen bleiben erhalten. Erst beim
Anschluss externer Geräte muß zum Teil die Polung
beachtet werden. Geräte wie Türglocken und Türmagnete
arbeiten in der Regel polungsfrei.
i
i
12
LED Beleuchtung am Türsprechmodul Klemmen LED.
Hier muß die Polung stimmen. Falsch gepolte LEDs
leuchten nicht und erlauben nur eine kurzzeitige
Falschpolung. Danach sind sie defekt.
IP Kameras an der Patchbox angeschlossen
Auch hier muß die Polung stimmen. Ein Defekt an
der Kamera durch falsche Polung tritt nicht ein, jedoch
kann die Funktion gestört sein. Die Patchbox hat
eine Kontroll-LED POL. Wenn diese leuchtet haben
Sie verpolt angeschlossen. Bitte korrigieren Sie das!
