3.7.4 Elektrisches Schaltbild

Füllstandmessgerät mit Ausgangsoption 4...20 mA passiv - HART

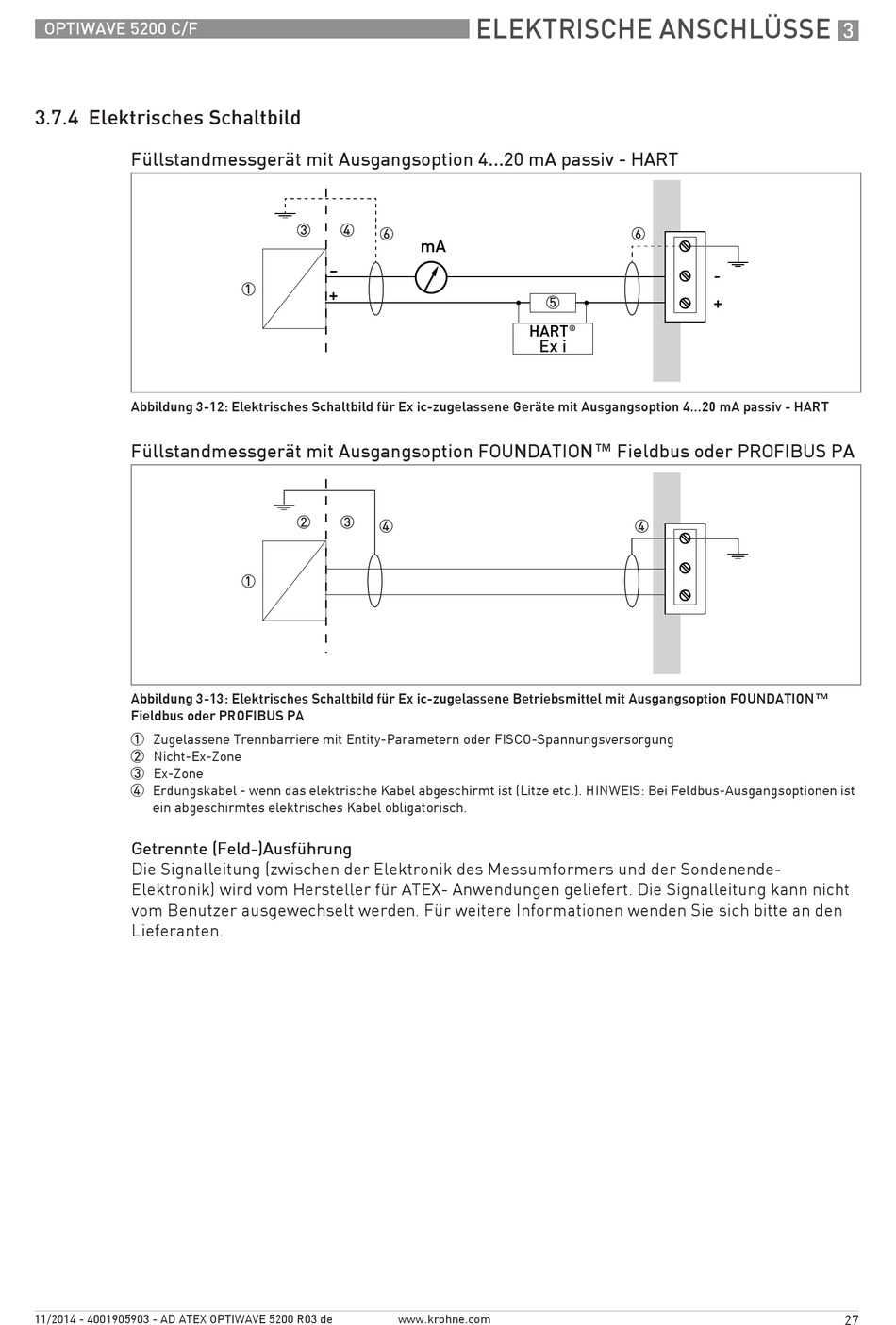

Abbildung 3-12: Elektrisches Schaltbild für Ex ic-zugelassene Geräte mit Ausgangsoption 4...20 mA passiv - HART
Füllstandmessgerät mit Ausgangsoption FOUNDATION™ Fieldbus oder PROFIBUS PA
Abbildung 3-13: Elektrisches Schaltbild für Ex ic-zugelassene Betriebsmittel mit Ausgangsoption FOUNDATION™
Fieldbus oder PROFIBUS PA
1 Zugelassene Trennbarriere mit Entity-Parametern oder FISCO-Spannungsversorgung
2 Nicht-Ex-Zone
3 Ex-Zone
4 Erdungskabel - wenn das elektrische Kabel abgeschirmt ist (Litze etc.). HINWEIS: Bei Feldbus-Ausgangsoptionen ist
ein abgeschirmtes elektrisches Kabel obligatorisch.
Getrennte (Feld-)Ausführung Getrennte (Feld-)Ausführung
Getrennte (Feld-)Ausführung Getrennte (Feld-)Ausführung
Die Signalleitung (zwischen der Elektronik des Messumformers und der Sondenende-
Elektronik) wird vom Hersteller für ATEX- Anwendungen geliefert. Die Signalleitung kann nicht
vom Benutzer ausgewechselt werden. Für weitere Informationen wenden Sie sich bitte an den
Lieferanten.
