6.3 Display und Elektronik

Die Steuerung und das Display sind bei dieser Maschine von außen nicht sichtbar. Um Sicht auf das Display und Zugang zur Steuerung zu erhal-
ten, muss die Maschine, wie in Abbildung 4 und 5 gezeigt, von der Grundplatte weggeschwenkt werden.
Das Display dient zur Anzeige des Betriebszustandes (Störungen).
Die Elektronik regelt die Aktivierung, die Sicherheitsabschaltung und die Zykluslänge.

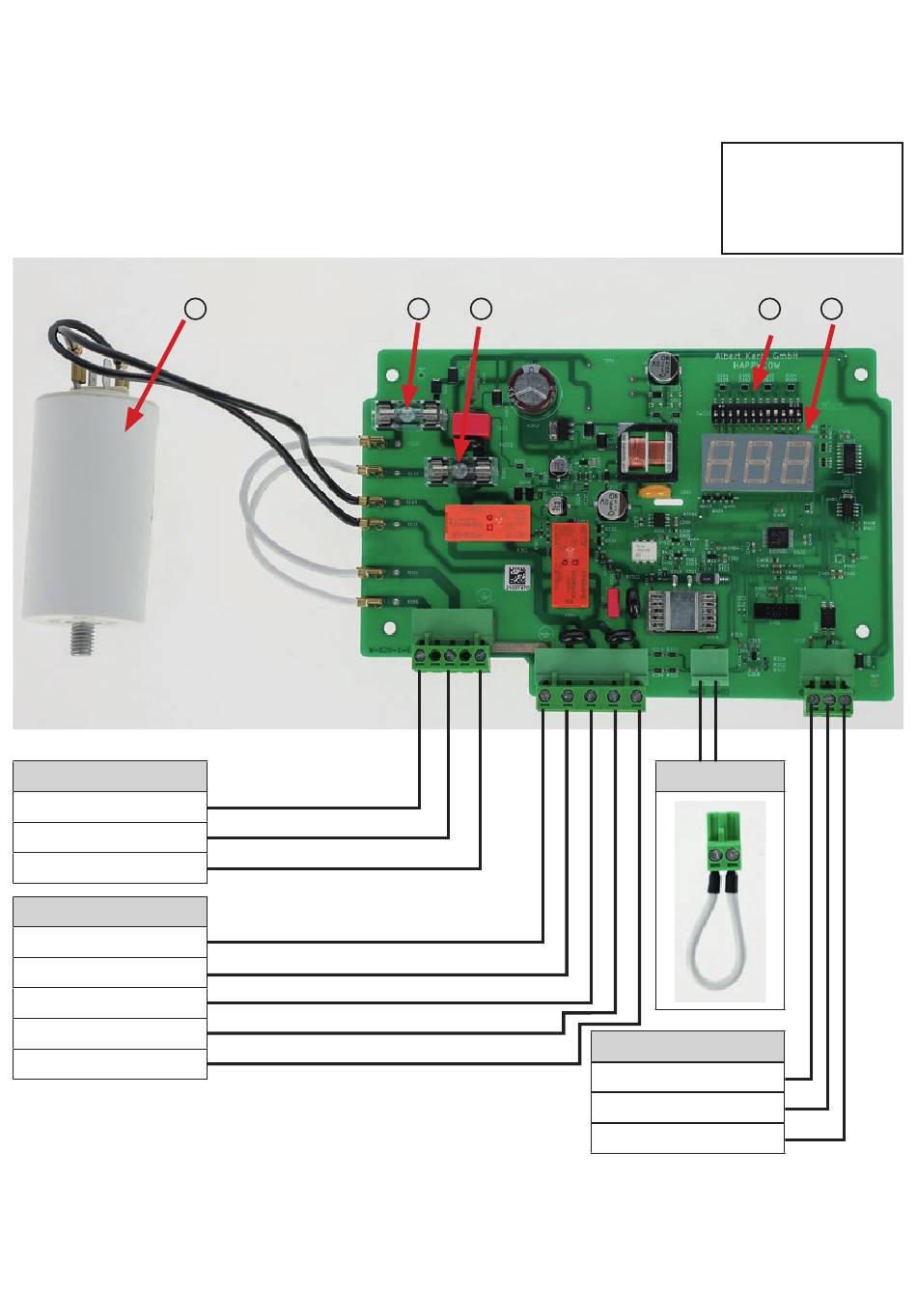

Abbildung 7: Anschlussschema der Platine
mit Kondensator - Uno

Netzanschluss

L (Braun)
N (Blau)
PE-GR (Gelb/Grün)
Motoranschluss
PE-GR (Gelb/Grün)
Nr. 1 (Schwarz)
Nr. 2 (Schwarz)
Nr. 3 (Schwarz)
Nr. 4 (Schwarz)
5
3
4
10
1 – Dip-Switch Element
2 – Display
3 – Sicherung 6,3A - L
4 – Sicherung 6,3A - N
5 – Kondensator
1
Brücke
Sensoranschluss
Nr. 1 (Schwarz)
Nr. 2 (Schwarz)
2
