Inhaltszusammenfassung für barbas BOX 20 67

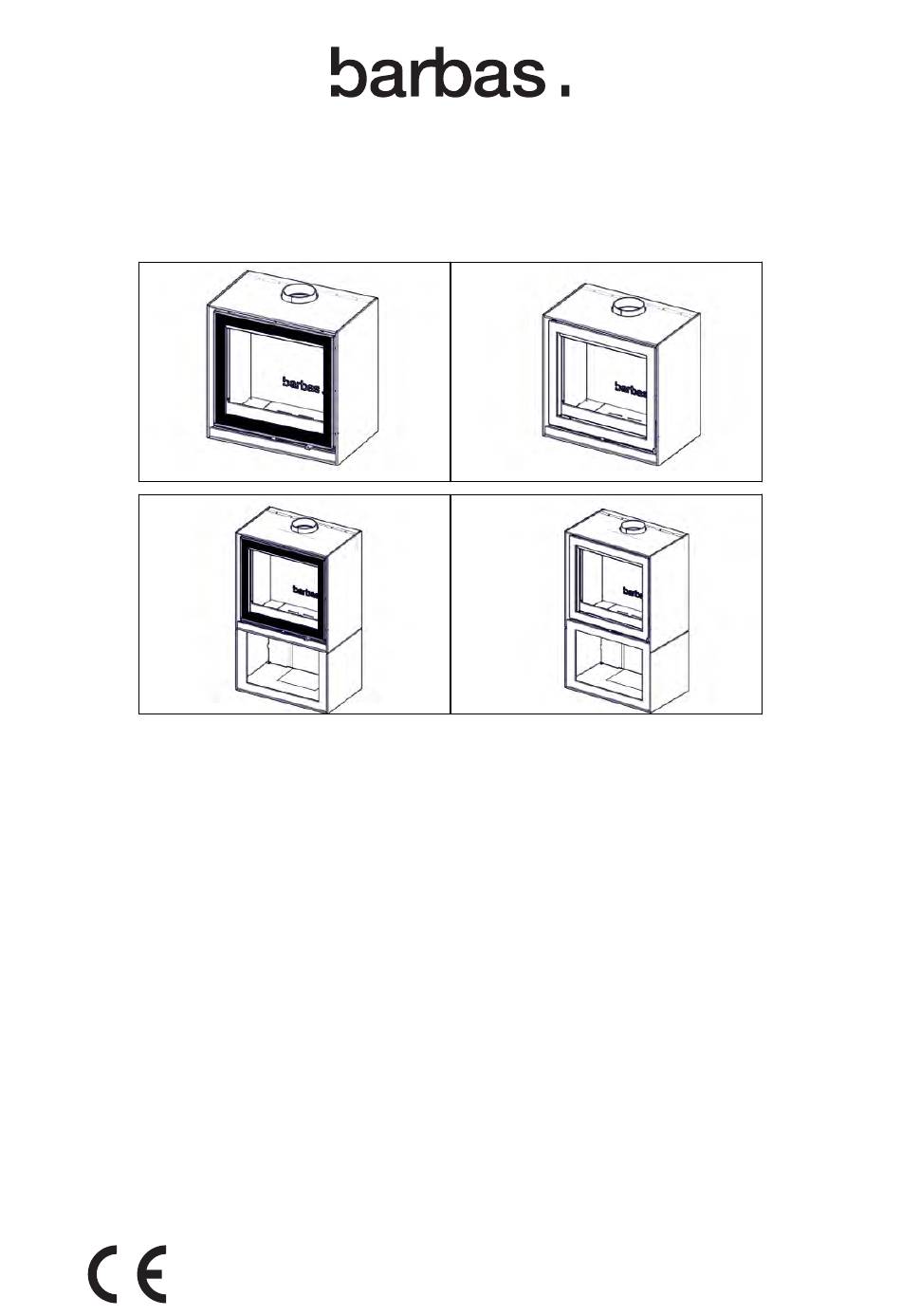

- Seite 1 Installations- und Wartungshandbuch BOX 20 67 Seriennummer: Produktionsdatum:...
- Seite 2 Bellfires BV nicht reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder Methode elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder anderweitig übermittelt werden. Dieses Dokument kann technische Ungenauigkeiten oder typografische Fehler enthalten. Barbas Bellfires BV behält sich das Recht vor, die Inhalte dieses Dokuments jederzeit zu überarbeiten. Kontaktdaten...
-
Seite 3: Inhaltsverzeichnis
5.1.2 Anforderungen an den Kamin..................17 Installationsverfahren.........................18 5.2.1 Installation des Geräts BOX 20 67 .................18 5.2.2 Installation des Geräts BOX 20 67 mit Brennstofflager-Modul........19 Schließen Sie die optionale externe Luftzufuhr an (Anschluss hinten)........21 Schließen Sie die optionale externe Luftzufuhr an (Anschluss unten)........22 Verbindung des Rauchgasrohrs.................... - Seite 4 Abmessungen der BOX 20 67 mit abgeschirmter Glastür............30 Abmessungen der BOX 20 67 mit Holzscheit-Speichermodul und abgeschirmter Glastür..31 Abmessungen der BOX 20 67 mit Tür mit Stahlrahmen............32 Abmessungen der BOX 20 67 mit Holzscheit-Speichermodul und Tür mit Stahlrahmen..33 Garantiebedingungen................34 Box 20 67...
-
Seite 5: Leistungserklärung
Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß... -
Seite 6: Box 20 67 Mit Brennstofflager-Modul
Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß... -
Seite 7: Über Dieses Dokument
Installation • Wartung Dieses Dokument bezeichnet den BOX 20 67 als 'das Gerät'. Dieses Dokument ist ein wesentlicher Teil Ihres Geräts. Lesen Sie es genau durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie es sicher auf. Die Originalanweisungen dieses Dokuments sind in englischer Sprache verfasst worden. -
Seite 8: Beschreibung
Beschreibung Beschreibung Überblick über die BOX 20 67 Die BOX 20 67 ist optional mit einem Holzscheit-Speichermodul unter dem Gerät erhältlich. Die BOX 20 67 ist mit einer abgeschirmten Glastür oder mit einer Tür mit Stahlrahmen erhältlich. Türgriff Holzschutzvorrichtung Glasscheibe Aschebehälter (unter dem Rost) - Seite 9 Beschreibung Sekundärlufteinlass Obere Umlenkplatte (Stahl) Einlass der Luftspülung Untere Umlenkplatte (Keramik) Stellfüße Anschluss für externe Verbrennungsluft Abbildung 2. Untersicht der BOX 20 67 mit abgeschirmter Tür Box 20 67...
- Seite 10 Beschreibung Anschluss für externe Hinterer Kanalanschluss Verbrennungsluft Abbildung 3. Rückansicht der BOX 20 67 Box 20 67...
-
Seite 11: Übersicht Über Die Box 20 67 Mit Holzscheit-Speichermodul
Beschreibung Übersicht über die BOX 20 67 mit Holzscheit-Speichermodul Die BOX 20 67 ist optional mit einem Holzscheit-Speichermodul unter dem Gerät erhältlich. Türgriff Holzschutzvorrichtung Glasscheibe Aschebehälter (unter dem Rost) Primärlufteinlass Keramische Platten Rost Oberer Kanalanschluss Stahlbodenplatten Steuerhebel Abbildung 4. Vorderansicht der BOX 20 67 mit Holzscheit-Speichermodul und Tür mit... - Seite 12 Beschreibung Sekundärlufteinlass Obere Umlenkplatte (Stahl) Einlass der Luftspülung Untere Umlenkplatte (Keramik) Stellfüße Unterer externer Verbrennungslufteinlass (optional) Abbildung 5. Untersicht der BOX 20 67 mit Holzscheit-Speichermodul und Tür mit Stahlrahmen Box 20 67...
-
Seite 13: Vorgesehene Verwendung
Hinterer externer Hinterer Kanalanschluss Verbrennungslufteinlass (optional) Abbildung 6. Rückansicht der BOX 20 67 mit Holzscheit-Speichermodul Vorgesehene Verwendung Das Gerät ist für die Verwendung in Innenräumen zum Beheizen des Raums, in dem es installiert ist, vorgesehen. Es darf nicht zu anderen Zwecken verwendet werden. -
Seite 14: Sicherheit
Hinweis: Stellen Sie sicher, dass sich entflammbare Materialien in der unmittelbaren Geräteumgebung in keinem Fall auf über 85 °C erwärmen können. 4.2.1 • BOX 20 67, siehe Kapitel 4.2.2 • BOX 20 67 mit Brennstofflager-Modul, siehe Kapitel Box 20 67... -
Seite 15: Sicherheitsabstände Box 20 67
Sicherheit 4.2.1 Sicherheitsabstände BOX 20 67 BOX 20 67 Schil Mindestabstand zu ent- Hinweis Mindestabstand zu flammbaren Materialien nicht entflammbaren in cm Materialien in cm Siehe Anmerkung. Installieren Sie eine Steinfläche mit ei- ner Dicke von mindestens 5 cm (Ka- minplatte), wenn das Gerät auf einen... -
Seite 16: Sicherheitsabstände Box 20 67 Mit Holzscheitlagerungsmodul
Sicherheit 4.2.2 Sicherheitsabstände BOX 20 67 mit Holzscheitlagerungsmodul BOX 20 67 mit Brennstofflager-Modul Schild Mindestabstand Hinweis Mindestabstand zu entflammba- zu nicht ent- ren Materialien flammbaren Ma- in cm terialien in cm Bei der Montage auf einer Bodenfläche aus ent- flammbarem Material ist eine Steinfläche (Kamin- platte) vorzusehen, auf welche das Gerät gesetzt... -
Seite 17: Installation
Gegenständen (Gebäuden, Bäumen usw.). • Achten Sie darauf, dass ein geschlossenes Schornsteinventil eine freie Öffnung von mindestens 12% der Gesamtfläche des Schornsteins hat. • Stellen Sie sicher, dass Ihre Feuerversicherungspolice alle Schäden abdeckt, die ein Kaminfeuer verursachen könnte. Box 20 67... -
Seite 18: Installationsverfahren
Installation Installationsverfahren Führen Sie alle Verfahren in jedem zutreffenden Abschnitt durch. 5.2.1 • BOX 20 67 ohne Brennstofflager-Modul, siehe Kapitel 5.2.2 • BOX 20 67 mit Brennstofflager-Modul, siehe Kapitel 5.2.1 Installation des Geräts BOX 20 67 Hinweis: Zum Anschluss der optionalen externen Verbrennungsluftzufuhr an der Geräterückseite siehe Kapitel... -
Seite 19: Installation Des Geräts Box 20 67 Mit Brennstofflager-Modul
• Lassen Sie sich von Ihrem Naturstein-Händler hinsichtlich der individuellen Kombination aus Naturstein und Gerät beraten. 5.2.2 Installation des Geräts BOX 20 67 mit Brennstofflager-Modul Hinweis: Zum Anschluss der optionalen externen Verbrennungsluftzufuhr an der Geräterückseite siehe Kapitel Zum Anschluss der optionalen externen Verbrennungsluftzufuhr an der Geräteunterseite siehe Kapitel... - Seite 20 Installation Stellen Sie sicher, dass das Gerät horizontal installiert wurde. Bei Bedarf die Stellfüße mit einem 13 mm Gabelschlüssel verstellen. Benutzen Sie eine Wasserwaage. Im Kapitel finden Sie eine Anleitung zum Anschluss des Rauchrohres. Box 20 67...
-
Seite 21: Schließen Sie Die Optionale Externe Luftzufuhr An (Anschluss Hinten)
Wasserdampfkondensierung im Gerät zu vermeiden, wenn das Gerät nicht verwendet wird. • Die BOX 20 67 mit Brennstofflager-Modul verfügt über 2 Anschlussmöglichkeiten für eine externe Luftzuleitung an der Geräterückseite. Achten Sie darauf, dass Sie nur 1 der 2 hinteren Anschlüsse verwenden. -
Seite 22: Schließen Sie Die Optionale Externe Luftzufuhr An (Anschluss Unten)
Biegen Sie die 3 Lippen im Kragring nach außen, um den Kragring an der Einlassöffnung zu befestigen. Identifizieren Sie die Stelle im Boden für die externe Verbrennungsluftzufuhr. Machen Sie ein Loch in den Boden mit einem Mindestdurchmesser von 125 mm. Box 20 67... -
Seite 23: Verbindung Des Rauchgasrohrs
Stellen Sie sicher, dass der Steuerhebel sich leicht und ohne übermäßige Geräuschbildung nach links und rechts bewegen lässt. Stellen Sie sicher, dass sich die Keramikplatte und die Umlenkplatten in der richtigen Position befinden. Wenden Sie sich an Ihren Händler, wenn die letzte Prüfung einen Mangel zeigt. Box 20 67... -
Seite 24: Wartung
Keramikherdplattenreiniger. Reinigen Sie die Innenseite des Geräts mit einer weichen Bürste. Reinigen Sie die Metallteile an der Außenseite des Geräts mit einem trockenen, fusselfreien Tuch. Verwenden Sie wärmeresistente Sprühfarbe von Barbas, um Lackschäden zu reparieren. Verbrennungsluftzufuhr Stellen Sie sicher, dass der Einlass des Rohrs für die externe Verbrennungsluftzufuhr nicht durch Blätter oder andere Teile verstopft wird. -
Seite 25: Demontage Des Brennkammerinneren
Anleitung) und die untere Umlenkplatte (siehe Schritt 5 dieser Anleitung) entfernen. Entfernen Sie die Tür. Öffnen Sie die Tür ganz. Entfernen Sie das Unterteil. Den Rost anheben und aus der Brennkammer nehmen. Linke und rechte Stahlbodenplatte anheben und aus der Brennkammer nehmen. Box 20 67... - Seite 26 Entfernen Sie die untere Umlenkplatte. Schieben Sie die Rückseite der unteren Umlenkplatte nach oben und schieben Sie sie so weit wie möglich nach hinten. Senken Sie die Vorderseite der unteren Umlenkplatte ab und entfernen Sie sie aus dem Gerät. Box 20 67...
- Seite 27 Die vordere Holzschutzvorrichtung anheben und aus dem Brennraum entfernen. Entfernen Sie die Keramikrückwand. Schieben Sie die Unterseite der Keramikplatte nach vorne und entfernen Sie sie vom Gerät. Hinweis: Um die Teile des Brennkammerinneren wieder einzusetzen, gehen Sie wie oben beschrieben vor in umgekehrter Reihenfolge. Box 20 67...
-
Seite 28: Technische Daten
Technische Daten Technische Daten Technische Daten Name Barbas Modell • BOX 20 67 • BOX 20 67 mit Brennstofflager-Modul Geprüft nach EN 13240:2001-A2:2004 EN16510-1 Anhang D, E, F Energieeffizienzindex Energieeffizienzklasse Brennmaterial Holzscheite, Holzbriketts Nennbrennlast 2,3 kg Nennwärmeleistung (Netto) 10 kW Mindestwärmeleistung (Netto) - Seite 29 Untere Umlenkplatte Stahl • Obere Umlenkplatte • Frontscheibe • Hitzebeständiges Keramikglas Die speziellen Vorsichtsmaßnahmen, die bei • Installations- und Wartungshandbuch Montage, Installation oder Wartung der örtlichen • Benutzerhandbuch Raumheizung zu ergreifen sind, finden Sie in den beiliegenden Dokumenten: Box 20 67...
-
Seite 30: Abmessungen
Abmessungen Abmessungen Abmessungen der BOX 20 67 mit abgeschirmter Glastür Box 20 67... -
Seite 31: Abmessungen Der Box 20 67 Mit Holzscheit-Speichermodul Und Abgeschirmter Glastür
Abmessungen Abmessungen der BOX 20 67 mit Holzscheit-Speichermodul und abgeschirmter Glastür Box 20 67... -
Seite 32: Abmessungen Der Box 20 67 Mit Tür Mit Stahlrahmen
Abmessungen Abmessungen der BOX 20 67 mit Tür mit Stahlrahmen Box 20 67... -
Seite 33: Abmessungen Der Box 20 67 Mit Holzscheit-Speichermodul Und Tür Mit Stahlrahmen
Abmessungen Abmessungen der BOX 20 67 mit Holzscheit-Speichermodul und Tür mit Stahlrahmen Box 20 67... -
Seite 34: Garantiebedingungen
Herstellergarantie an. Artikel 1: Garantie Kommt Barbas Bellfires B.V. zu dem Schluss, dass das von Ihnen gekaufte Barbas- Gerät aufgrund eines Bau- oder Materialmangels fehlerhaft ist, garantiert Barbas Bellfires B.V. die Reparatur oder den Austausch des Geräts kostenfrei und ohne Berechnung der Kosten für Arbeitszeit oder Ersatzteile. - Seite 35 Garantiebedingungen Artikel 4: Garantiegebiet Die Garantie gilt nur in Ländern, in denen Geräte von Barbas durch ein offizielles Händlernetzwerk verkauft werden. Artikel 5: Garantiezeitraum Diese Garantie wird nur während des Garantiezeitraums gewährt. Das Gehäuse des Barbas-Geräts unterliegt einer Garantie für einen Zeitraum von 10 Jahren für Konstruktions- und/oder Materialmängel ab dem Kaufzeitpunkt.
-
Seite 36: Ihr Barbas-Händler
Ihr Barbas-Händler 003 - 10.02.2021 -350919...
