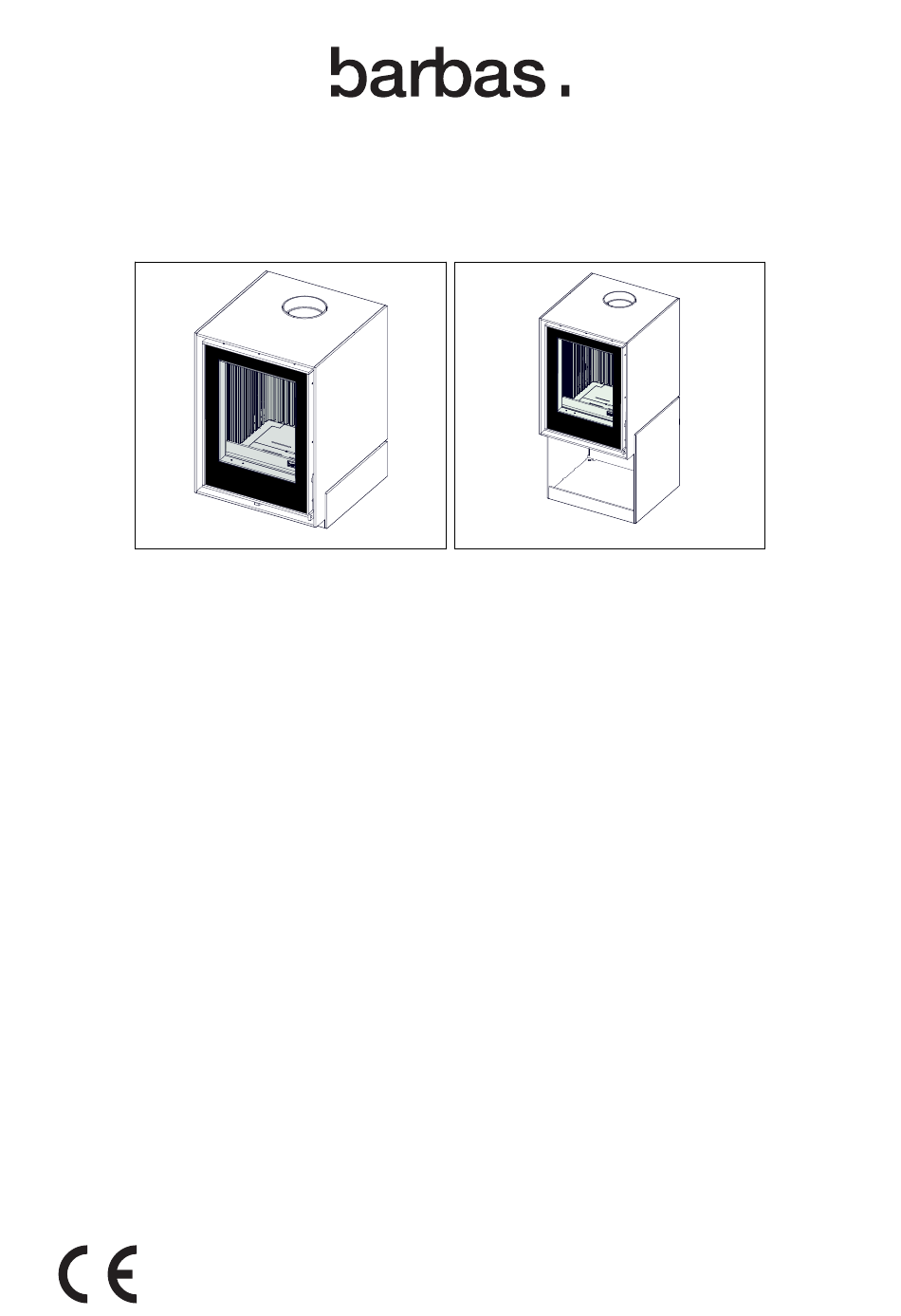

Installations- und Wartungshandbuch
30
BOX
50

Dieses Produkt ist nicht zur Verwendung als primäre Heizung geeignet
Seriennummer:
Produktionsdatum:
Inhaltsverzeichnis
loading

Verwandte Anleitungen für barbas BOX30 50

Inhaltszusammenfassung für barbas BOX30 50

  • Seite 1 Installations- und Wartungshandbuch   Dieses Produkt ist nicht zur Verwendung als primäre Heizung geeignet Seriennummer: Produktionsdatum:...
  • Seite 2 Barbas Bellfires BV nicht reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder Methode elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder anderweitig übermittelt werden. Dieses Dokument kann technische Ungenauigkeiten oder typografische Fehler enthalten. Barbas Bellfires BV behält sich das Recht vor, die Inhalte dieses Dokuments jederzeit zu überarbeiten. Kontaktdaten...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Leistungserklärung...................5 50............................. 5 50 mit Holzscheit-Lagermodul..................6 Über dieses Dokument................7 Verwendung dieses Dokuments....................7 In diesem Dokument verwendete Warnungen und Vorsichtshinweise........7 Verbundene Dokumente......................7 Beschreibung................... 8 Übersicht über die Front des Geräts....................8 Überblick über das Unterteil des Geräts..................9 Übersicht über die Rückseite des Geräts .................
  • Seite 4 Inhaltsverzeichnis Installation der BOX 50 mit Steinsockel..........23 Installation der BOX 50 mit Holzscheit-Lagermodul..............23 8.1.1 Installation des Geräts ....................23 8.1.2 Verbinden der optionalen externen Luftzufuhr..............24 8.1.3 Verbindung des Rauchgasrohrs..................25 8.1.4 Abschließende Prüfung des Geräts................26 Wartung....................27 Gerät............................27 Verbrennungsluftzufuhr......................27 Kamin............................27 Die Bodenplatten, den Rost und den Aschebehälter entfernen..........27...

  • Seite 5: Leistungserklärung

    Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...

  • Seite 6: Box 50 Mit Holzscheit-Lagermodul

    Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...

  • Seite 7: Über Dieses Dokument

    Über dieses Dokument Über dieses Dokument Dieses Dokument enthält die notwendigen Informationen, um diese Aufgaben auf dem 50 durchzuführen: • Installation • Wartung In diesem Dokument wird der BOX 50 als "das Gerät" bezeichnet. Dieses Dokument ist ein wesentlicher Teil Ihres Geräts. Lesen Sie es genau durch, bevor Sie mit dem Gerät arbeiten.

  • Seite 8: Beschreibung

    Beschreibung Beschreibung Hinweis: Das Gerät ist nur dann ein gegen den Raum abgedichtetes System, wenn die Verbrennungsluft von der Außenseite des Gebäudes durch ein Rohr kommt, das an den Verbrennungslufteinlass des Geräts angeschlossen ist. In allen anderen Fällen ist das Gerät kein gegen den Raum abgedichtetes System und die Angaben zur Leckdichte laut Abschnitt sind nicht gültig.

  • Seite 9: Überblick Über Das Unterteil Des Geräts

    Beschreibung   Überblick über das Unterteil des Geräts Luftwäschereinlass Obere Umlenkplatte Hitzeschutz Anschluss für externe Untere Umlenkplatte mit Verbrennungsluftzufuhr Sekundärlufteinlassöffnungen BOX 30 50...

  • Seite 10: Übersicht Über Die Rückseite Des Geräts

    Beschreibung Übersicht über die Rückseite des Geräts Anschluss für externe Verbrennungsluftzufuhr BOX 30 50...

  • Seite 11: Überblick Über Das Unterteil Des Geräts Mit Holzscheit-Lagermodul

    Beschreibung Überblick über das Unterteil des Geräts mit Holzscheit- Lagermodul Anschluss für externe Verbrennungsluftzufuhr BOX 30 50...

  • Seite 12: Übersicht Über Die Rückseite Des Geräts Mit Holzscheit-Lagermodul

    Anschluss für externe Verbrennungsluftzufuhr Geräteoptionen Option Beschreibung Ein Steinsockel unter dem Gerät als Alternative zum Stahl- sockel. Barbas liefert den Steinsockel nicht, aber der In- Steinsockel stallateur kann einen Steinsockel laut den Vorgaben in Ab- 11.3 schnitt bei einem örtlichen Lieferanten bestellen.
  • Seite 13 Beschreibung Das Gerät dient der periodischen Verwendung und ist nicht zum Dauereinsatz vorgesehen. Das Gerät dient der Direktbeheizung des Raums. Das Gerät darf nicht mit einer Zentralheizungsinstallation verbunden werden. BOX 30 50...

  • Seite 14: Sicherheit

    Sicherheit Sicherheit Sicherheitsanweisungen zur Installation Warnung: • Die Installation muss durch einen zugelassenen Installateur erfolgen. • Installation des Geräts unter Einhaltung folgender Installationsanweisungen, der nationalen und örtlichen Vorschriften. • Stellen Sie sicher, dass der Bereich um den Kamin jederzeit frei von brennbaren Materialien ist.

  • Seite 15: Abstände

    Abstände Abstände Warnung: • Befolgen Sie die Anweisungen in diesem Abschnitt. Nichtbeachtung dieser Anweisungen kann zu einer Brandgefahr führen. • Stellen Sie das Gerät nicht direkt an eine brennbare oder nicht brennbare Rückwand. Vorsicht: Stellen Sie sicher, dass sich entflammbare Materialien in der unmittelbaren Geräteumgebung in keinem Fall auf eine Temperatur über 85 °C erwärmen können •...
  • Seite 16 Abstände Mindestabstand zu ent- Minimaler Abstand zu Schil flammbaren Materialien Hinweis nicht brennbaren Ma- in cm terialien in cm Siehe Anmerkung. Installieren Sie eine Steinfläche mit ei- ner Dicke von mindestens 5 cm (Ka- minplatte), wenn das Gerät auf einen brennbaren Boden gestellt wird.

  • Seite 17: Sicherheitsabstände Box 50 Mit Holzscheit-Lagermodul

    Abstände Sicherheitsabstände BOX 50 mit Holzscheit-Lagermodul 50 mit Holzscheit-Lagermodul Mindestabstand Mindestabstand zu entflammba- zu nicht ent- Schild Hinweis ren Materialien flammbaren Ma- in cm terialien in cm Bei der Montage auf einer Bodenfläche aus ent- flammbarem Material ist eine Steinfläche (Kamin- platte) vor das Gerät zu stellen.

  • Seite 18: Installationsanforderungen

    Installationsanforderungen Installationsanforderungen Anforderungen an die Installation des Geräts • Stellen Sie sicher, dass der Standort den Sicherheitsanforderungen entspricht. Siehe Abschnitt • Stellen Sie sicher, dass der Boden aus Beton oder einem massiven Sockel aus feuerfestem Material ist. • Bei der BOX 50 ohne Holzscheit-Lagerungsmodul müssen Sie sicherstellen, dass der Boden eben ist.
  • Seite 19 Installationsanforderungen • Der Innendurchmesser des Schornsteins muss mindestens 150 mm über die gesamte Länge betragen. • Verwenden Sie ein Stahlschornsteinrohr mit einer Wandstärke von mindestens 2 mm zwischen dem Gerät und dem vorhandenen Schornstein. • Verwenden Sie nicht mehr als 2 Biegungen mit 45°. •...

  • Seite 20: Installation Der Box30 50 Mit Stahlsockel

    Installation der BOX30 50 mit Stahlsockel Installation der BOX 50 mit Stahlsockel Installation des Geräts Stellen Sie das Gerät in die dafür vorgesehene Position. Um das Gerät auf eine Natursteinplattform zu stellen, siehe Abschnitt Beachten Sie die Sicherheitsabstände. Siehe Abschnitt Stellen Sie bei Bedarf eine nicht brennbare Feuerstelle unter das Gerät.

  • Seite 21: Untere Verbindung

    Installation der BOX30 50 mit Stahlsockel Entfernen Sie die runde Ausbruchplatte mit einem Hammer. Bringen Sie den Kragring in der offenen äußeren Lufteintrittsöffnung an. Biegen Sie die 3 Lippen im Kragring nach außen, um den Kragring an der Einlassöffnung zu befestigen.

  • Seite 22: Verbindung Des Rauchgasrohrs

    Installation der BOX30 50 mit Stahlsockel Verbindung des Rauchgasrohrs Vorsicht: Im Betrieb des Geräts wird die Außenseite des Abzugssystems heiß. Minimale Abstände zu brennbaren Materialien siehe Abschnitt Hinweis: Wird das Gerät an einem nicht ausgekleideten, gemauerten Abzug mit großem Durchmesser installiert, ziehen Sie die Verwendung eines Abzugsauskleidesystems in Betracht, um die Leistung des Geräts zu...

  • Seite 23: Installation Der Box30 50 Mit Steinsockel

    Installation der BOX30 50 mit Steinsockel Installation der BOX 50 mit Steinsockel Stellen Sie den Steinsockel auf den vorgesehenen Standort des Geräts. Beachten Sie die Sicherheitsabstände. Siehe Abschnitt Stellen Sie das Gerät auf den Steinsockel. Stellen Sie sicher, dass die 4 Stellfüße in die 4 Kerben des Steinsockels passen.

  • Seite 24: Verbinden Der Optionalen Externen Luftzufuhr

    Installation der BOX30 50 mit Steinsockel   8.1.2 Verbinden der optionalen externen Luftzufuhr • Das Gerät besitzt einen Anschluss für eine externe Verbrennungsluftzufuhr. Während des Betriebs erhält das Gerät aus diesem Luftkanal Verbrennungsluft. • Es wird dringend empfohlen, ein Ventil im externen Verbrennungsluftzufuhrrohr zu installieren, um Schutt im Rohr und Wasserdampfkondensierung im Gerät zu...

  • Seite 25: Verbindung Des Rauchgasrohrs

    Installation der BOX30 50 mit Steinsockel Installieren Sie einen Rost im Loch in der Außenwand und befestigen Sie das Rohr daran. Befestigen Sie das andere Ende des Rohrs am Kragring. Verwenden Sie eine Schlauchklemme oder Schrauben. Untere Verbindung Entfernen Sie die runde Ausbruchplatte auf der Geräteunterseite mit einem Hammer.

  • Seite 26: Abschließende Prüfung Des Geräts

    Installation der BOX30 50 mit Steinsockel 8.1.4 Abschließende Prüfung des Geräts Stellen Sie sicher, dass sich die Tür leicht öffnet und schließt. Stellen Sie sicher, dass der Steuerhebel sich leicht und ohne übermäßige Geräuschbildung nach links und rechts bewegen lässt.

  • Seite 27: Wartung

    Keramikherdplattenreiniger. Reinigen Sie die Innenseite des Geräts mit einer weichen Bürste. Reinigen Sie die Metallteile an der Außenseite des Geräts mit einem trockenen, fusselfreien Tuch. Verwenden Sie wärmeresistente Sprühfarbe von Barbas, um Lackschäden zu reparieren. Verbrennungsluftzufuhr Stellen Sie sicher, dass der Einlass des Rohrs für die externe Verbrennungsluftzufuhr nicht durch Blätter oder andere Teile verstopft wird.

  • Seite 28: Die Umlenkplatten Entfernen

    Wartung Heben Sie den vorderen Holzscheit- Schutz (1) an und schieben Sie die linke Seite nach oben. Entfernen Sie den vorderen Holzscheit-Schutz (2) Heben Sie die 2 Rostplatten an und nehmen Sie sie aus der Brennkammer. Verschieben Sie die 2 Stahlbodenplatten in die Mitte des Unterteils des Kamins.

  • Seite 29: Entfernen Des Hitzeschutzes

    Wartung 9.5.1 Entfernen des Hitzeschutzes Öffnen Sie die Tür. Lösen Sie die Mutter über dem Hitzeschutz mit einem 3-mm- Sechskantschlüssel und einem 10- mm-Gabelschlüssel. Drehen Sie die Mutter mit dem Gabelschlüssel nach unten und die Schraube mit dem Sechskantschlüssel nach oben, bis sich die Schraube aus dem Hitzeschutz löst.

  • Seite 30: Die Bodenplatten, Den Aschebehälter Und Den Rost Installieren

    Wartung Schieben Sie die obere Umlenkplatte etwa 1 cm nach vorne (1). Schieben Sie die rechte Seite der oberen Umlenkplatte ein kleines Stück nach oben (2). Senken Sie die linke Seite der oberen Umlenkplatte ein kleines Stück ab (3) und nehmen Sie die Umlenkplatte aus dem Gerät (4).

  • Seite 31: Die Umlenkplatten Installieren

    Wartung Setzen Sie den vorderen Holzscheit- Schutz auf die Kerben. Die Umlenkplatten installieren 9.7.1 Installieren Sie die obere Umlenkplatte. Siehe Abschnitt 9.7.2 Installieren Sie die untere Umlenkplatte. Siehe Abschnitt 9.7.3 Installieren den Hitzeschutz. Siehe Abschnitt 9.7.1 Installation der oberen Umlenkplatte Schieben Sie die obere Umlenkplatte schräg in die Brennkammer.

  • Seite 32: Installation Der Unteren Umlenkplatte

    Wartung Schieben Sie die Umlenkplatte nach hinten, bis die 2 Nocken auf der Rückseite der Umlenkplatte in die Kerben einrasten. Die Nocke befindet sich in der Kerbe, wenn sich die Umlenkplatte nicht nach links oder rechts bewegen lässt. 9.7.2 Installation der unteren Umlenkplatte 9.7.1 Führen Sie dieses Verfahren erst aus, wenn das Verfahren in Abschnitt beendet...

  • Seite 33: Installation Des Hitzeschutzes

    Wartung Stellen Sie sicher, dass sich die obere Umlenkplatte (2) noch in der richtigen Position befindet. Wenn die obere Umlenkplatte nicht in der richtigen Position ist, entfernen Sie die untere Umlenkplatte (1), bringen Sie die obere Umlenkplatte in der richtigen Position an und installieren Sie die untere Umlenkplatte erneut.

  • Seite 34: Technische Daten

    Technische Daten Technische Daten 10.1 Technische Daten Name Barbas • Modell • 50 mit Holzscheit-Lagermodul EN 13240:2001-A2:2004 EN16510-1 Anhang D, E, F Geprüft nach BS 3841-2:1994 Energieeffizienzindex Energieeffizienzklasse Brennmaterial Holzscheite, Holzbriketts Nennbrennlast 1,6 kg Nennwärmeleistung (Netto) 7,0 kW Mindestwärmeleistung (Netto) 6 kW Nutzeffizienz bei Nennwärmeleistung...
  • Seite 35 Technische Daten • Seitenwand • Rückwand • Boden Siehe Abschnitt • Decke Verwendete Materialien • Rück- und Seitentafeln der Brenn- Vermiculit 750 kg/m / hitzebeständige Keramik kammer 1600 kg/m / Gusseisen **) • Brennkammerisolierung Vermiculite 750 kg/m ***) • Brennkammerboden und Rost Stahl Hitzeresistente Keramik 2000 kg/m / Vermiculite •...

  • Seite 36: Produktinformation Gemäß Verordnung (Eu) 2015/1185

    Technische Daten 10.2 Produktinformation gemäß Verordnung (EU) 2015/1185 Modellkennung BOX30 50 Äquivalente Modelle BOX30 50 mit Holzscheit-Lagermodul Indirekte Heizfunktion Nein Direkte Wärmeabgabe 7 kW Indirekte Wärmeabgabe - kW Emissionen bei Emissionen bei minimaler Andere Nennwärmeleistung (*) Wärmeabgabe (*)(**) Bevorzugtes geeignete(r)

  • Seite 37: Abmessungen

    Abmessungen Abmessungen 11.1 Abmessungen BOX *) Verbrennungslufteintrittsöffnungen (Ø 125 mm) an der Hinter- und Unterseite des Geräts. 183* BOX 30 50...

  • Seite 38: Abmessungen Box 30 50 Mit Holzscheit-Lagermodul

    Abmessungen 11.2 Abmessungen BOX 50 mit Holzscheit-Lagermodul *) Verbrennungslufteintrittsöffnungen (Ø 125 mm) an der Hinter- und Unterseite des Geräts. 148* BOX 30 50...

  • Seite 39: Abmessungen Dekorative Steinleiste

    Abmessungen 11.3 Abmessungen dekorative Steinleiste 30(x2) 19x45 (x2) 40(x4) BOX 30 50...

  • Seite 40: Garantiebedingungen

    Garantiebedingungen Garantiebedingungen Um einen Garantieanspruch geltend zu machen, ist es wichtig, das Barbas-Gerät nach dem Kauf über www.barbasbellfires.com zu registrieren. Garantiebedingungen von Barbas Bellfires Barbas Bellfires B.V. garantiert für die Qualität des gelieferten Barbas-Geräts und die Qualität der eingesetzten Materialien. Alle Geräte von Barbas werden nach den höchsten möglichen Qualitätsstandards entwickelt und hergestellt.
  • Seite 41 Weiterhin endet die Garantie, wenn die ursprüngliche Kaufquittung Änderungen, Streichungen, Löschungen aufweist oder unlesbar ist. Artikel 4: Garantiegebiet Die Garantie gilt nur in Ländern, in denen Geräte von Barbas durch ein offizielles Händlernetzwerk verkauft werden. Artikel 5: Garantiezeitraum Diese Garantie wird nur während des Garantiezeitraums gewährt.
  • Seite 42 Garantiebedingungen BOX 30 50...
  • Seite 43 Garantiebedingungen BOX 30 50...

  • Seite 44: Ihr Barbas-Händler

    Ihr Barbas-Händler 18.01.2024 - 352970 - 285-002...
