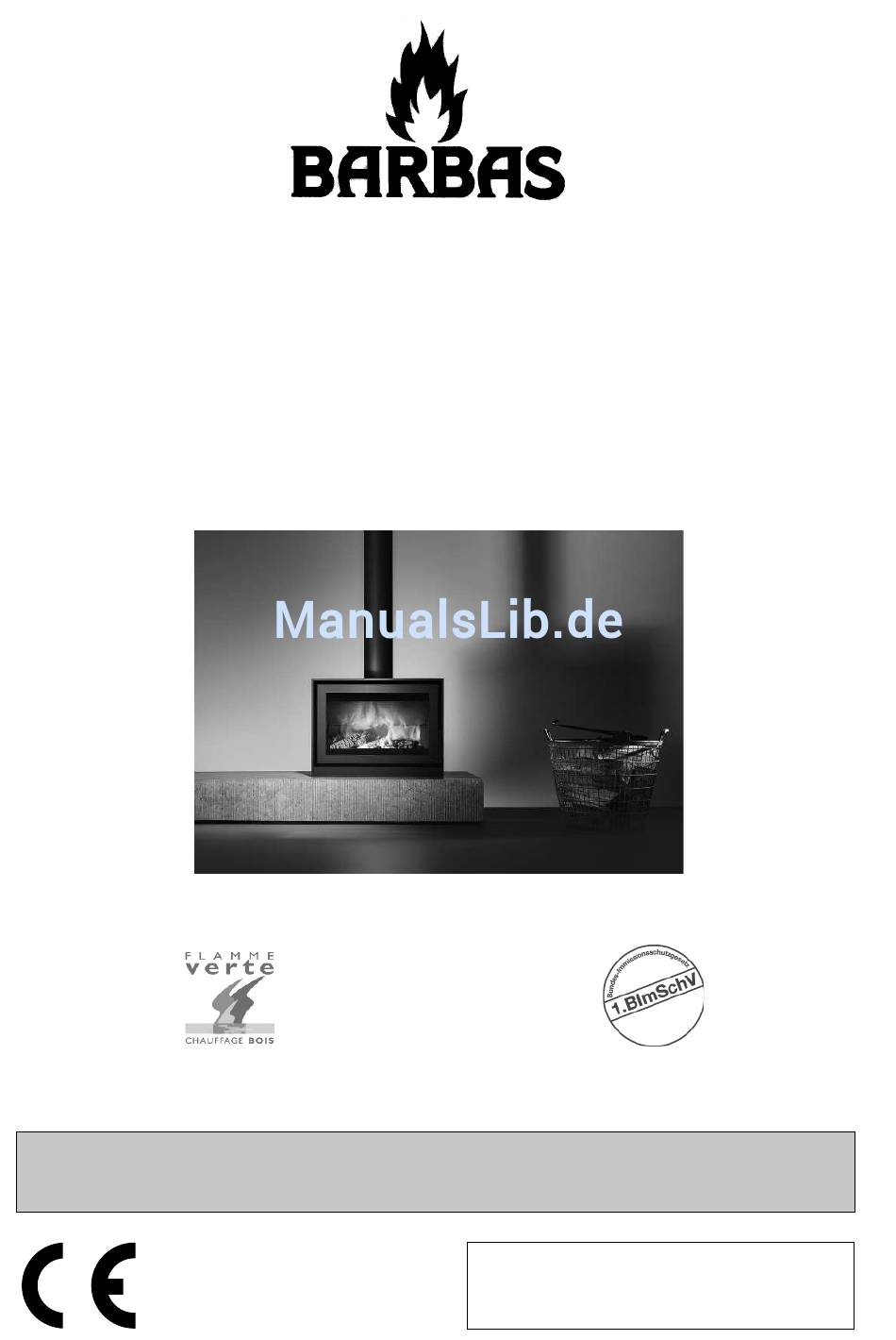

- Seite 1 GEBRAUCHSANLEITUNG & WARTUNGSANLEITUNG BOX 65 Barbas wünscht Ihnen viel Stimmung und Spaß mit Ihrem neuen Kamin Dieses Dokument ist Teil der Lieferung Ihres Kamins. Lesen Sie es vor der Nutzung aufmerksam durch und bewahren Sie es sorgfältig auf! Seriennummer: Produktionsdatum:...
- Seite 3 BOX 65 Gebrauchsanleitung...
- Seite 4 BOX 65 Gebrauchsanleitung...
-
Seite 5: Inhaltsverzeichnis
BOX 65 INHALT Seite 1. EINLEITUNG ....................2. SICHERHEIT ....................3. BEDIENUNG ....................4. DAS ERSTE MAL FEUERN ................5. INBETRIEBNAHME ..................6. BRENNSTOFF ....................7. WARTUNG ....................8. HÄUFIG GESTELLTE FRAGEN ..............9. TECHNISCHE DATEN ................. 10. GARANTIEBESTIMMUNG ................ - Seite 6 BOX 65 Gebrauchsanleitung...
-
Seite 7: Einleitung
BOX 65 EINLEITUNG Wir möchten Ihnen zum Kauf dieses modernen Barbas Kamin gratulieren. Mit diesem Qualitätsprodukt werden Sie jahrelang Heizvergnügen haben und das Spiel der Flammen und die gemütliche Wärme genießen. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie dieses Gerät in Betrieb-nehmen. Heben Sie bitte diese Bedienungs- anleitung mit Ihren Unterlagen auf. - Seite 8 Stellen Sie sicher, dass der Aufstellungsraum des Kamins ausreichend belüftet ist. Es ist wichtig, dass das Gerät, der Rauchkanal und Verbrennungsluft Versorgung jährlich von einem Barbas Vertragshändler/Fachmann gereinigt und kontrolliert wird. So bleibt der sichere Betrieb des Geräts gewährleistet. Dieses Gerät darf nicht ohne Glas in der Türe oder bei geöffneter Türe betrieben werden.
-
Seite 9: Bedienung
BOX 65 BEDIENUNG Abbildung 1: Bedienung Box Handgriff Hitzefeste Keramikscheibe Rost Aschenbecher Schieber für Verbrennungsluftzufuhr (Kombinierte Bedienung für die Zufuhr von Primär-, Sekundär- und Tertiärluft) Einströmöffnung (2x) Verbrennungsluft aus dem Wohnzimmer, wenn keine direkte Außenluftzufuhr angeschlossen ist. Die genaue Festlegung erfolgt während der Installation des Kamins. - Seite 10 BOX 65 Abbildung 2: Bedienung Box mit Holzfach-Modul Handgriff Hitzefeste Keramikscheibe Rost Aschenbecher Schieber für Verbrennungsluftzufuhr (Kombinierte Bedienung für die Zufuhr von Primär-, Sekundär- und Tertiärluft) Einströmöffnung (2x) Verbrennungsluft aus dem Wohnzimmer, wenn keine direkte Außenluftzufuhr angeschlossen ist. Die genaue Festlegung erfolgt während der Installation des Kamins.
-
Seite 11: Das Erste Mal Feuern
BOX 65 DAS ERSTE MAL FEUERN ALLGEMEIN Lassen Sie die Räume gründlich trocknen nach einem Umbau oder Neubau. An feuchten Wänden können leicht Staubpartikel aller Art anhaften, wie z. B. Rauchpartikel, die beim Anzünden des Kamins oder dem plötzlichen Öffnen der Tür in den Raum gelangen können. - Seite 12 BOX 65 4.3 ÜBERPRÜFUNG DES KAMINS VOR DER INBETRIEBNAHME Alle Funktionen des Kamins überprüfen, bevor er in Betrieb genommen wird. • Überprüfen Sie den Öffnungs- bzw. Schließvorgang der Tür. Handgriff ganz nach unten: Die Tür ist verriegelt. Handgriff nach vorne: Die Tür wird entriegelt und kann nach vorne hin geöffnet werden.
- Seite 13 BOX 65 • Prüfen, ob die 2 Umlenkplatten ordnungsgemäß in den Stützen liegen. • Den Schieber zur Regelung der Verbrennungsluftzufuhr (mitte unten der Scheibe) auf ordnungsgemäße Funktion überprüfen. • Stellen Sie sicher, dass sich keine Gegenstände im Aschenbecher befi nden.
-
Seite 14: Inbetriebnahme
BOX 65 INBETRIEBNAHME 5.1 BE- UND ENTLÜFTUNG Für die Verbrennung von Holz wird Luft benötigt. Berücksichtigen Sie, dass pro kg Holz, das Sie (bei geschlossener Kamintür) verheizen, zusätzlich 10 m - 15 m Luft benötigt werden. Pro Stunde also ca. 50 m zusätzlich! -
Seite 15: Instruktionen Während Des Heizens
BOX 65 5.3 INSTRUKTIONEN WÄHREND DES HEIZENS Mit dem Luftzufuhrschieber kann die weitere Verbrennungsluftzufuhr eingestellt werden. Achten Sie bitte darauf, dass das Feuer ruhig brennt. NB: Schieben Sie den Luftzufuhrschieber nach dem Anfachen in die mittlere Position, um eine optimale Verbrennung sicherzustellen. Dadurch heizen Sie wesentlich sauberer und mit einem deutlich höheren Wirkungsgrad (mehr Wärme und weniger Nachlegen). - Seite 16 BOX 65 Regelbereich Primärluftzufuhr (über Rost) Regelbereich Sekundär- und Tertiärluftzufuhr Verbrennungsluftzufuhr-schieber Mittlere Position Es wird empfohlen, eine angemessene Aschenschicht (2 bis 3 cm) im Kamin zu belassen. Diese dient nicht nur zum Schutz des Bodens, sondern führt auch zu einer erheblichen Verminderung des Brennstoffverbrauchs und einem besseren Anbrennen des nach- gelegten Holzes.
-
Seite 17: Reinigung Der Scheibe
BOX 65 Austauschen von Teilen Wenn Teile ersetzt werden müssen, sind immer Originalteile zu verwenden. Bei Nutzung von Nichtoriginalteilen verfällt die Garantie. Änderungen Es dürfen keinerlei Änderungen am Kamin vorgenommen werden. Auch beim Anbringen von Änderungen jeglicher Art verfällt die Garantie. -
Seite 18: Erhöhen Der Förderdruck
BOX 65 5.6 ERHÖHEN DER FÖRDERDRUCK Wenn es zu viel Strömungswiderstand in den Schornstein gibt und damit unzureichende Fluss der Abgase, kann man den Förderdruck erhöhen. Dazu entfernen Sie die obere Umlenkplatte aus dem Gerät und trennen Sie den hinteren Teil der Umlenkplatte durch diesen Teil hin und her zu bewegen, bis er bricht. -
Seite 19: Allgemeine Heizung Hinweise
BOX 65 5.7 ALLGEMEINE HEIZUNG HINWEISE • Ausschließlich mit trockenem Holz heizen. Feuchtes oder gar nasses Holz brennt nicht nur schlecht, sondern bewirkt auch eine größere Verschmutzung des Kamins (Scheiben), des Rauchkanals, des Raumes (z. B. beim Öffnen der Kamintür) und der Umwelt. - Seite 20 BOX 65 5.8 RENDEMENT In der Praxis können bei jeder Verbrennung Verluste folgender Art auftreten: • Es entschwindet zu viel Wärme aus dem Schornstein, anstatt in den Wohnraum abgegeben zu werden. • Unvollständige Verbrennung, z. B. CO (Kohlenmonoxid) und Rußpartikel.
-
Seite 21: Brennstoff
Sie, dass Ihr Kamin bei einer höheren Brennstoffzufuhr mehr Wärme erzeugt und die Gefahr von Überhitzung besteht (Feuergefahr!). Außerdem können Schäden an Ihrem Kamin und am Schornstein entstehen. BARBAS übernimmt keinerlei Haftung für Schä- den, die aufgrund von Überhitzung entstehen. - Seite 22 BOX 65 Pro Beladung: (= pro 45 Minuten) Holz: 2 Scheite á ca. 1,0 kg, Länge 30 cm Briketts: 2 Briketts á ca. 0,75 kg ê Maße Holzscheit: ± 30 cm lang und 25 cm Umfang Die maximale Heizbelastung ist basiert auf einer nominal Leistung von 8 kW und einem Wirkungsgrad von 75%.
-
Seite 23: Wartung
BOX 65 REGELMÄSSIGE WARTUNG • Aschenbecher • Den Inhalt des Aschenbechers regelmäßig entleeren überprüfen. • Der Aschenbecher sollte nie mehr als drei viertel gefüllt sein, da ansonsten die Belüftung des Feuers beeinträchtigt werden kann. • Den Aschenbecher frühestens 24 Stunden nach der letzten Heizperiode leeren. - Seite 24 • Lack Jährlich überprüfen, erforderlichenfalls mit hitzefestem BARBAS-Lack ausbessern (verwende Sie keine Lack wenn das Feuer brennt!) • Ersatzteile Ersatzteile oder Zubehör sind bei Ihrem BARBAS- Händler erhältlich (benutzen Sie nür ursprüngliche Ersatzteile) • Änderungen Eingeführte Änderungen am Gerät werden nicht erlaubt •...
-
Seite 25: Häufig Gestellte Fragen
BOX 65 HÄUFIG GESTELLTE FRAGEN Wie oft muss der Schornstein gekehrt werden? Mindestens einmal jährlich. Falls Sie mehr als 3 Mal pro Woche heizen, muss Ihr Schornstein auch öfter gekehrt werden. Den Schornstein von einem anerkannten Schornsteinfeger (-betrieb) reinigen lassen. - Seite 26 BOX 65 Kann ein Holz-Kamin an eine Zentralheizung angeschlossen werden? Barbas führt keine Kamine im Programm, die an eine Zentralheizung angeschlossen werden können. Unser Rat: Finger davon lassen !! Wie weiß ich, ob ich richtig heize? Grundsätzlich, indem Sie die Heizvorschriften einhalten.
- Seite 27 BOX 65 Darf ich meinen Kamin unbeaufsichtigt brennen lassen? Achten Sie auf ein ruhiges Flammenspiel mit nur wenig Holz, bei geschlossener Tür und Stellung des Luftzufuhrschiebers in mittlerer Position zwischen “ + ” und “ - ”. In dieser Position ist die Primärluftzufuhr geschlossen und die Sekundär-/Tertiärluftzufuhr geöffnet.
- Seite 28 BOX 65 Entgasen: Bei höheren Temperaturen (150 - 350°C) tritt eine Entgasungsphase ein. Hierbei löst sich die chemische Struktur des Brennstoffs auf, wobei fl üchtige Verbindungen wie Kohlenmonoxid (CO), Wasserdampf (H O) und Methan (CH ) entstehen. Darüber hinaus können Stoffe freigesetzt werden (teerartige Bestandteile), die zwar bei Zerfalltemperatur fl...
-
Seite 29: Technische Daten
BOX 65 TECHNISCHE DATEN Verbrennung: Gemessen gemäß EN 13240 : 2001 und EN 13240 - A2 : 2004 Brennstoff Holz Nennleistung 8 kW Wirkungsgrad Emissionen (trocken, bei 13% O , 273 K, 1013 hPa): Kohlenmonoxid (CO) 0,08%; 994 mg/m Staub... -
Seite 30: Garantiebestimmung
Garantiebestimmungen Interfocos B.V. garantiert den einwandfreien Zustand des gelieferten Barbas Kamins und die Qualität der verwendeten Materialien. Alle Barbas Kamine werden nach den höchstmöglichen Qualitätsstandards entwickelt und hergestellt. Sollte es dennoch einmal Grund zu Beanstandungen geben, leistet Interfocos B.V. folgende Fabrikgarantie. - Seite 31 3.2. Der Garantieanspruch verfällt ferner, wenn der Originalkaufbeleg ganz oder in Teilen verändert, durchgestrichen, gelöscht oder unleserlich gemacht wurde. Artikel 4: Geltungsbereich 4.1. Die Garantie ist nur in den Ländern gültig, wo Barbas Kamine über das offi zielle Händlernetz verkauft werden. Artikel 5: Garantiefrist 5.1.
-
