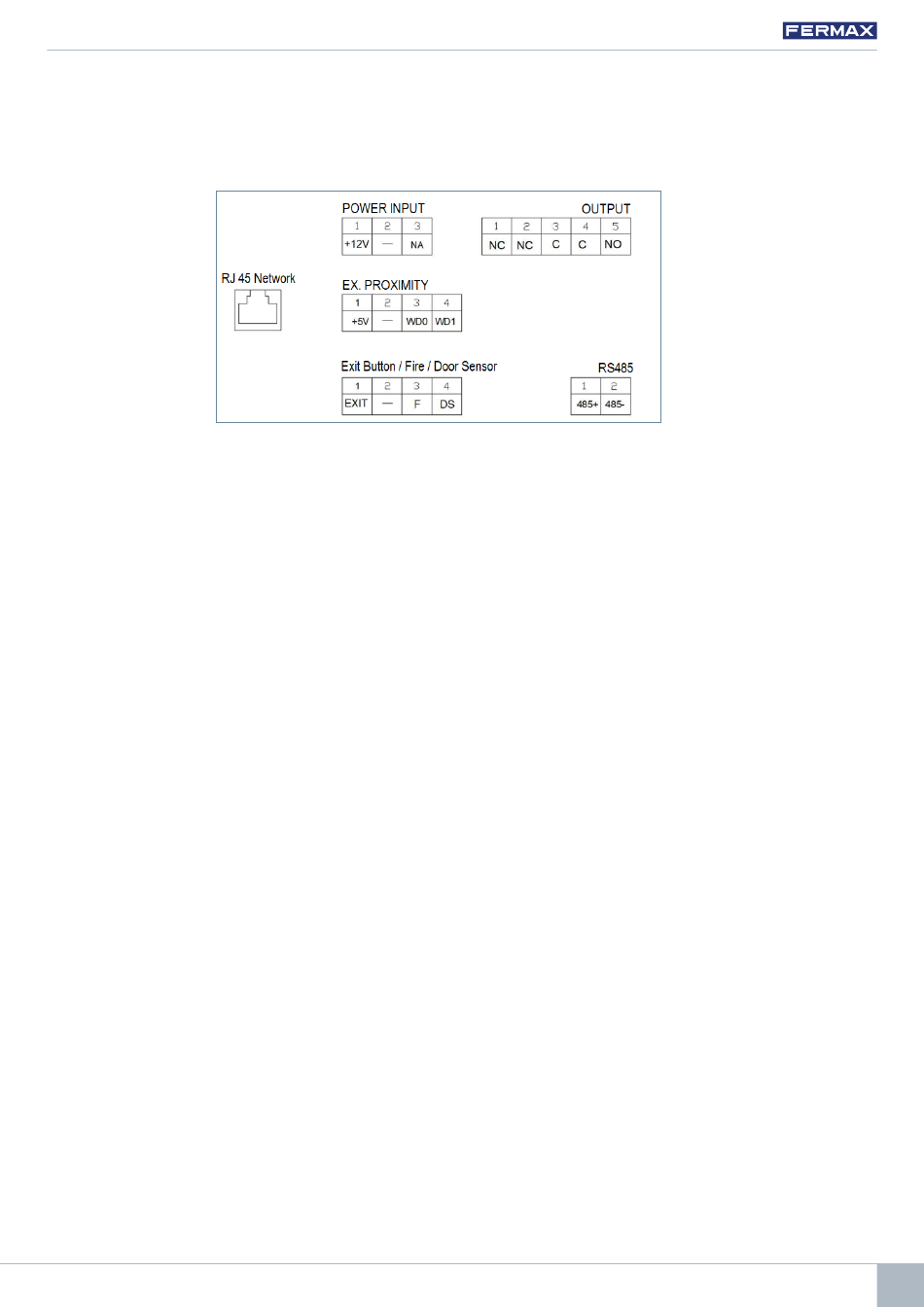

4.3. ANSCHLUSSKLEMMEN
Die KIN-Türstation wird über Anschlussklemmen mit der Anlage verbunden: Ethernet für LAN-Verbindung und
MOLEX-Typ für andere Verbindungen (Stromversorgung, RS-485, etc.)
Ein Beutel mit den Anschlussklemmen und ihren Kabeln wird mit der Türstation geliefert.
POWER INPUT: Stromversorgung von 12 Vcc für die Fälle, in denen kein PoE-LAN verfügbar ist.
OUTPUT: Relaisausgang zur Kontrolle des Türöffners.
• NC. Kontakt üblicherweise geschlossen..
• NO: Kontakt üblicherweise offen..
• C: Gemeinsamer Kontakt
HINWEIS: Die NC- und C-Kontakte sind doppelt und intern verbunden.
EX PROXIMITY:
• (WD0-WD1) Wiegand-Eingang/-Ausgang.
• (+5 V,-) Hilfsausgang von 5 Vcc.
Exit Button /Fire / Door Sensor. Siehe HINWEIS.
• (EXIT, -) Anschluss für inneren Türöffner
• (F, -) Kontakteingang für Feueralarm und Türöffner
• (DS, -) Anschluss für Türöffnungssensor.
RS485
• Ausgang für MODUL 4 RELAIS Ref. 1491/GATEWAY LIFTKONTROLLE Ref. 9545, GAST-CODE
MODUL Ref. 1494 oder EXTERNES RELAIS Ref. 1490.
(*) Ref. 1490 arbeitet in diesem Fall als Relais parallel zu dem auf der Türstation.
RJ 45 Netzwerk
• RJ-45-Anschluss für LAN oder LAN PoE
HINWEIS
Die Verwendung von EXIT, FIRE und DS erfordert eine Programmierung durch den Installateur. Siehe Abschnitt
PROGRAMMIERUNG ÜBER WEBBROWSER für weitere Details.
Die an EXIT angeschlossene Klingeltaste ermöglicht es dem Benutzer, die Tür von innen zu öffnen.
Der FEUER-Eingang der TÜRSTATION Nr. 1 muss mit einem Relaiskontakt-Ausgang einer Brandmeldezentrale
eines Drittanbieters verbunden werden. Wenn dieser Alarm ausgelöst wird, wird ein akustischer Alarm auf allen
Türstationen im Block erzeugt und die entsprechenden Türen werden entriegelt.
Wenn ein Türöffnungssensor in DS installiert ist, ertönt ein Alarmsignal auf der Türstation und bei der
Portierzentrale, wenn die Tür länger als programmiert offen bleibt oder wenn versucht wird, die Tür gewaltsam
zu öffnen.
Die Türstation verfügt über ein Manipulationssystem, so dass bei einem Versuch, sie von der Wand zu entfernen,
ein akustischer Alarm auf der Türstation, der Portierzentrale und in der MANAGEMENT-SOFTWARE (falls
vorhanden) ausgelöst wird.
TÜRSTATION KIN
25
