9 Wartung
83283401 1/2020-12 Sjo
Montage- und Betriebsanleitung
Zweistoffbrenner WKGL50/2-A ZM(H) (W-FM100/200)

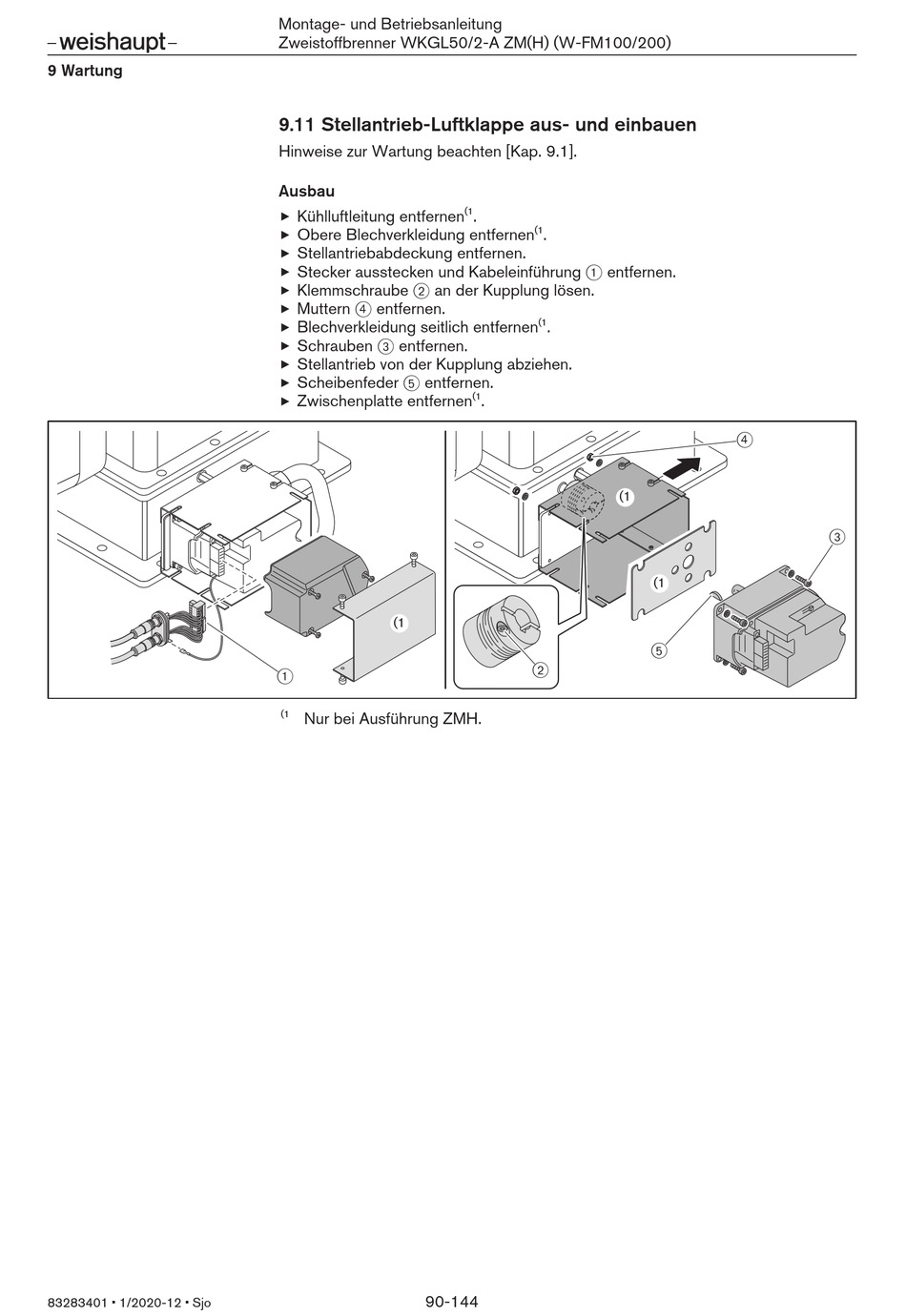

9.11 Stellantrieb-Luftklappe aus- und einbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Kühlluftleitung entfernen
Obere Blechverkleidung entfernen
Stellantriebabdeckung entfernen.
Stecker ausstecken und Kabeleinführung 1 entfernen.
Klemmschraube 2 an der Kupplung lösen.
Muttern 4 entfernen.
Blechverkleidung seitlich entfernen
Schrauben 3 entfernen.
Stellantrieb von der Kupplung abziehen.
Scheibenfeder 5 entfernen.
Zwischenplatte entfernen
(1
1
(1
Nur bei Ausführung ZMH.
90-144
(1
.
(1
.
(1
.
(1
.
(1
2
4
(1
5
3
