F
B
CH
Module d'amplificateur HiFi
Possibilités d'utilisation
Le module IPA-10 est conçu pour être monté dans un
amplificateur HiFi de petite puissance; pour son fonc-
tionnement, une tension DC de 8-18 V est nécessaire
et une tension de 14,4 V pour une puissance de sortie
RMS de 4,5 W. La consommation est de 0,55 A max.
Conseils d'utilisation
Le raccordement d'un transformateur secteur au sec-
teur 230 V~ doit être effectué par un technicien habi-
lité selon les normes de sécurité en vigueur dans le
pays d'utilisation de l'appareil.
Tous les éléments, non isolés, porteurs d'une tension
supérieure à 42 V, doivent être distants de 8 mm au
moins de tout boîtier métallique.
Le module répond à la norme européenne
89/336/CEE relative à la compatibilité électroma-
gnétique. Il doit impérativement être placé dans un
boîtier blindé, l'entrée doit être reliée par un câble
blindé. En cas de non-respect de ces normes, l'ap-
pareil n'est plus en conformité.
Nous déclinons toute responsabilité en cas de dom-
mage si l'appareil est utilisé dans un but autre que
celui pour lequel il a été conçu, s'il n'est pas correc-
tement branché ou réparé.
Lorsque le module est définitivement retiré du circuit
de distribution, vous devez le déposer dans une
usine de recyclage adaptée.

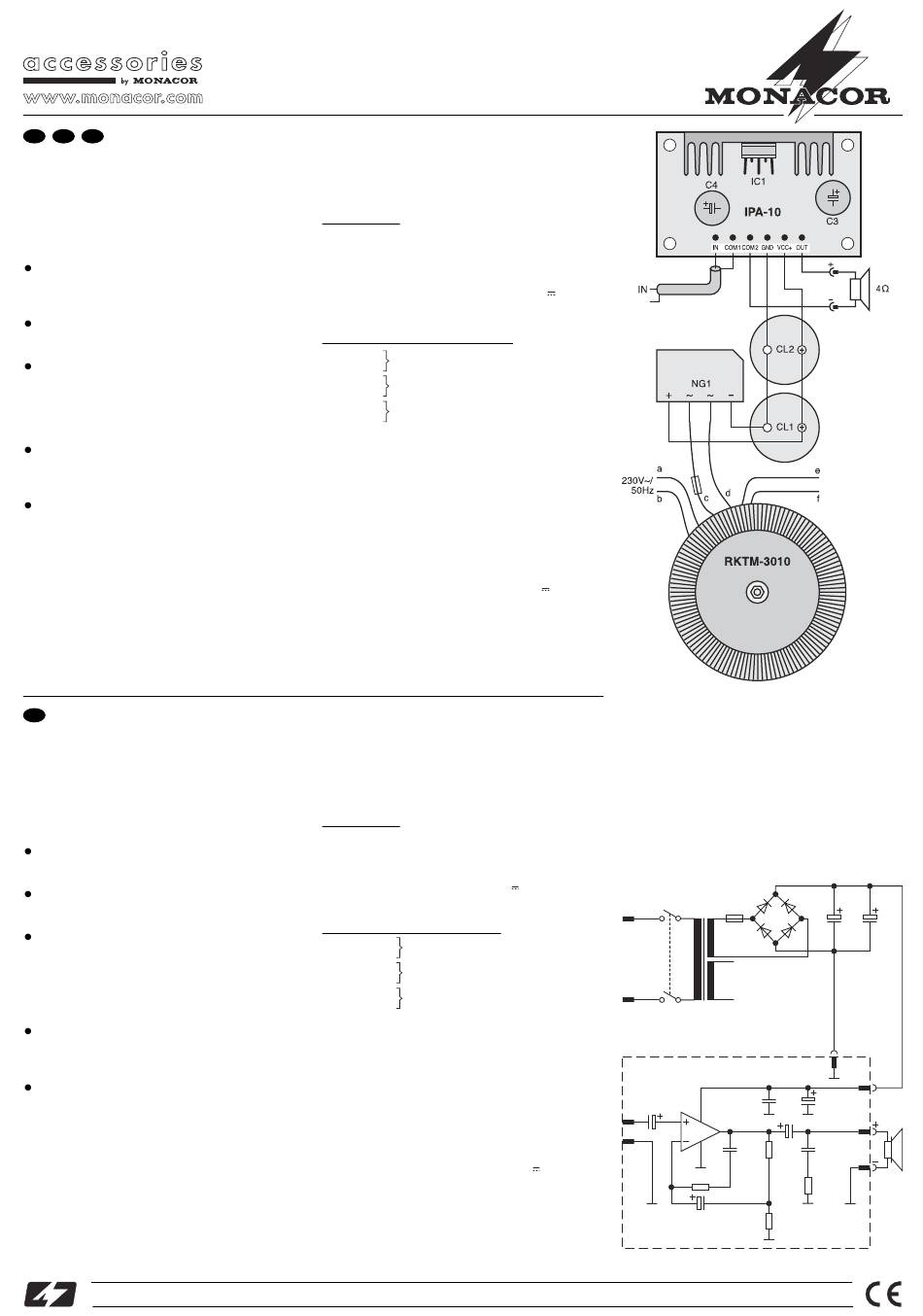

Montage
Nous vous recommandons d'utiliser le transformateur
MONACOR RKTM-3010. Reportez-vous au schéma pour
visualiser le câblage; attention: les indications données
peuvent différer si d'autres éléments sont utilisés.
Veillez à ce que les liaisons soient le plus courtes pos-
sible. Pour brancher l'entrée IN, utilisez un câble blindé.
Attention! Lorsque vous branchez les condensateurs
CL1 et CL2, veillez à respecter la polarité; en cas d'in-
version, les condensateurs pourraient exploser.
I
Modulo amplificatore HiFi
Possibilità d'impiego
Il modulo IPA-10 è stato realizzato per la costruzione di
un amplificatore HiFi di ridotta potenza. Per il funzio-
namento è sufficiente una tensione continua di 8-18 V.
Per una potenza d'uscita rms di 4,5 W occorrono
14,4 V. In questo caso l'assorbimento è di 0,55 A max.
Avvisi di sicurezza
Il collegamento del trasformatore con la rete 230 V~
deve essere eseguito secondo le norme VDE o secon-
do le norme di sicurezza vigenti nel rispettivo paese.
Tutte le parti con tensione non isolata superiore a
42 V devono trovarsi a non meno di 8 mm dal con-
tenitore metallico.
Il modulo è costruito secondo la direttiva EMC
89/336/CEE sulla compatibilità elettromagnetica.
Perché il dispositivo corrisponda a queste direttive
anche durante il funzionamento, deve essere monta-
to in un contenitore schermato con collegamenti pure
schermati. Se la direttiva EMC non viene rispettata,
la dichiarazione di conformità perde il suo valore.
Non si assume nessuna responsabilità per eventuali
danni causati dall'uso improprio del modulo, da colle-
gamenti errati o da riparazioni non eseguite a regola
d'arte.
Se si desidera eliminare il modulo definitivamente,
consegnarlo per lo smaltimento ad un'istituzione
locale per il riciclaggio.
Montaggio
Per la costruzione di un alimentatore rete si consiglia
l'uso del trasformatore RKTM-3010 del programma
MONACOR. Il cablaggio è illustrato nelle figure e può
essere diverso se si impiegano altri elementi.
In tutto il cablaggio occorre cercare di tenere i colle-
gamenti possibilmente corti. Per il collegamento dell'in-
gresso IN utilizzare una linea schermata.
®
Copyright
©
by MONACOR
IPA-10
Si une puissance supérieure à 4,5 W
module (par exemple pour une tension de fonctionne-
ment de 18 V), vous devez utiliser un ventilateur sup-
plémentaire ou un radiateur plus grand.
Branchements
Module IPA-10
IN
entrée signal
COM1 masse pour l'entrée du signal
COM2 masse pour la sortie HP (-)
GND
masse pour la tension de fonctionnement
VCC+
tension de fonctionnement 8-18 V
OUT
Sortie HP 4 Ω (+)
Transformateur secteur RKTM-3010
a blanc
circuit primaire 230 V~
b marron
c
jaune
Premier circuit secondaire 10 V~
d orange
e bleu
Second circuit secondaire 10 V~
f
violet
par exemple, pour un second canal
Caractéristiques techniques
Puissance de sortie RMS/Musique: 4,5 W/7,5 W en 4 Ω
Taux de distorsion: . . . . . . . . . . . 0,15 %/4,5 W
Impédance de sortie: . . . . . . . . . . 4 Ω
Impédance d'entrée: . . . . . . . . . . 150 kΩ
Bande passante: . . . . . . . . . . . . . 40-20 000 Hz
Tension d'entrée: . . . . . . . . . . . . . 50 mV
Rapport signal/bruit: . . . . . . . . . . > 70 dB
Courant de repos: . . . . . . . . . . . . 50 mA
Consommation: . . . . . . . . . . . . . . 0,55 A max.
Tension de fonctionnement: . . . . . 8-18 V
Dimensions (L x H x P): . . . . . . . 59 x 41 x 37 mm
Poids: . . . . . . . . . . . . . . . . . . . . . 40 g
Toutes les données sont mesurées pour une tension de
fonctionnement de 14,4 V.
Tout droit de modification réservé.
Attenzione! Nel collegamento dei condensatori elettro-
litici CL1 e CL2 badare bene alla polarità corretta. I con-
densatori con polarità scorretta possono esplodere.
Se si preleva una potenza superiore a 4,5 W rms (p. es.
con tensione di 18 V) occorre impiegare un dissipatore
maggiore oppure un ventilatore supplementare.
Collegamenti
Modulo IPA-10
IN
segnale di ingresso
COM1 massa per il segnale di ingresso
COM2 massa per l'uscita altoparlante (-)
GND
massa per la tensione d'esercizio
VCC+
tensione d'esercizio 8-18 V
OUT
uscita altoparlante 4 Ω (+)
Trasformatore di rete RKTM-3010
a bianco
avvolgimento primario (230 V~)
b marron
c
giallo
1. avvolgimento secondario (10 V~)
d arancione
e blu
2. avvolgimento secondario (10 V~)
f
viola
per esempio per 2. canale
Dati tecnici
Potenza d'uscita rms/musicale: 4,5 W/7,5 W con 4 Ω
Fattore di distorsione: . . . . . . . . 0,15 %/4,5 W
Impedenza d'uscita: . . . . . . . . . 4 Ω
Impedenza d'ingresso: . . . . . . . 150 kΩ
Banda passante: . . . . . . . . . . . 40-20 000 Hz
Tensione d'ingresso
(per potenza piena): . . . . . . . . . 50 mV
Rapporto S/R: . . . . . . . . . . . . . > 70 dB
Corrente di riposo: . . . . . . . . . . 50 mA
Consumo: . . . . . . . . . . . . . . . . 0,55 A max.
Tensione d'esercizio: . . . . . . . . 8-18 V
Dimensioni (l x h x p): . . . . . . . . 59 x 41 x 37 mm
Peso: . . . . . . . . . . . . . . . . . . . . 40 gr
Tutti i valori misurati con tensione d'esercizio di 14,4 V.
Con riserva di modifiche tecniche.
®
International GmbH & Co. KG, Bremen, Germany. All rights reserved.
Best.-Nr. 03.4230
est prise au
RMS
230V
IPA-10
IN
COM1
NG1
B80C5000
RKTM-3010
+
1,6 AT
~
~
a
c
10V~
-
d
~
e
10V~
(2. canal)
b
f
(2. canale)
GND
8-18 V
C2
IC1
C5
100n
TDA 2003
10µ
C3
1
5
1000µ
4
2
C6
3
C7
R1
100n
39n
221
R3
39R2
R4
1
C4
R2
470µ
2R21
11.01.02
®
(2. canal)
(2. canale)
CL1
CL2
4700µ
4700µ
VCC+
C1
100µ
OUT
COM 2
