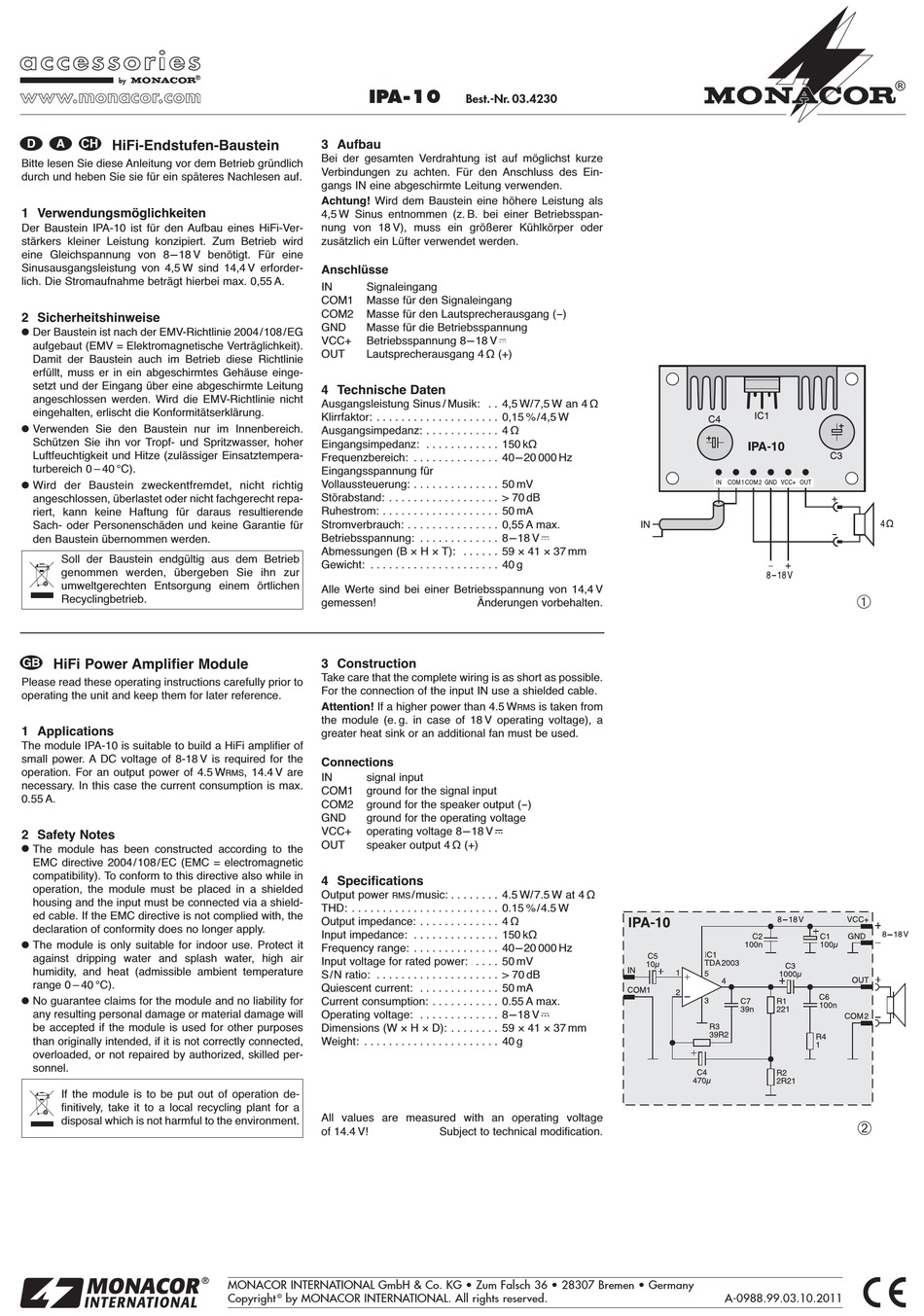

Monacor Accessories IPA-10 Anleitung

®
D A CH HiFi-Endstufen-Baustein
Bitte lesen Sie diese Anleitung vor dem Betrieb gründlich
durch und heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Der Baustein IPA-10 ist für den Aufbau eines HiFi-Ver-
stärkers kleiner Leistung konzipiert. Zum Betrieb wird
eine Gleichspannung von 8-18 V be nötigt. Für eine
Sinusausgangs leistung von 4,5 W sind 14,4 V erforder-
lich. Die Stromaufnahme beträgt hierbei max. 0,55 A.
2 Sicherheitshinweise
G
Der Baustein ist nach der EMV-Richtlinie 2004/108/EG
aufgebaut (EMV = Elektromagnetische Verträglichkeit).
Damit der Baustein auch im Betrieb diese Richtlinie
erfüllt, muss er in ein abgeschirmtes Ge häuse einge-
setzt und der Eingang über eine abgeschirmte Leitung
angeschlossen werden. Wird die EMV-Richtlinie nicht
eingehalten, erlischt die Konfor mitäts erklärung.
G
Verwenden Sie den Baustein nur im Innenbereich.
Schützen Sie ihn vor Tropf- und Spritzwasser, hoher
Luftfeuchtigkeit und Hitze (zulässiger Einsatztempera-
turbereich 0 – 40 °C).
G
Wird der Baustein zweckentfremdet, nicht richtig
angeschlossen, überlastet oder nicht fach ge recht re pa -
riert, kann keine Haftung für daraus resultierende
Sach- oder Personenschäden und keine Garantie für
den Baustein übernommen werden.
Soll der Baustein endgültig aus dem Betrieb
genommen werden, übergeben Sie ihn zur
umweltgerechten Entsorgung einem örtlichen
Recyclingbetrieb.
GB HiFi Power Amplifier Module
Please read these operating instructions carefully prior to
operating the unit and keep them for later reference.
1 Applications
The module IPA-10 is suitable to build a HiFi amplifier of
small power. A DC voltage of 8-18 V is required for the
operation. For an output power of 4.5 W
necessary. In this case the current consumption is max.
0.55 A.
2 Safety Notes
G
The module has been constructed according to the
EMC directive 2004/108/EC (EMC = electromagnetic
compatibility). To conform to this directive also while in
operation, the module must be placed in a shielded
housing and the input must be connected via a shield-
ed cable. If the EMC directive is not complied with, the
declaration of conformity does no longer apply.
G
The module is only suitable for indoor use. Protect it
against dripping water and splash water, high air
humidity, and heat (admissible ambient tempera ture
range 0 – 40 °C).
G
No guarantee claims for the module and no liability for
any resulting personal damage or material damage will
be accepted if the module is used for other purposes
than originally intended, if it is not correctly connected,
overloaded, or not repaired by authorized, skilled per-
sonnel.
If the module is to be put out of operation de -
finitively, take it to a local recycling plant for a
disposal which is not harmful to the environment.
IPA-10
3 Aufbau
Bei der gesamten Verdrahtung ist auf möglichst kurze
Verbindungen zu achten. Für den Anschluss des Ein-
gangs IN eine abgeschirmte Leitung verwenden.
Achtung! Wird dem Baustein eine höhere Leistung als
4,5 W Sinus entnommen (z. B. bei einer Betriebsspan-
nung von 18 V), muss ein größerer Kühlkörper oder
zusätz lich ein Lüfter verwendet werden.
Anschlüsse
IN Signaleingang
COM1 Masse für den Signaleingang
COM2 Masse für den Lautsprecherausgang (-)
GND Masse für die Betriebsspannung
VCC+ Betriebsspannung 8-18 V
OUT Lautsprecherausgang 4 Ω (+)
4 Technische Daten
Ausgangsleistung Sinus / Musik: . . 4,5 W/7,5 W an 4 Ω
Klirrfaktor: . . . . . . . . . . . . . . . . . . . . 0,15 %/4,5 W
Ausgangsimpedanz: . . . . . . . . . . . . 4 Ω
Eingangsimpedanz: . . . . . . . . . . . . 150 kΩ
Frequenzbereich: . . . . . . . . . . . . . . 40-20 000 Hz
Eingangsspannung für
Vollaussteuerung: . . . . . . . . . . . . . . 50 mV
Störabstand: . . . . . . . . . . . . . . . . . . > 70 dB
Ruhestrom: . . . . . . . . . . . . . . . . . . . 50 mA
Stromverbrauch: . . . . . . . . . . . . . . . 0,55 A max.
Betriebsspannung: . . . . . . . . . . . . . 8-18 V
Abmessungen (B × H × T): . . . . . . 59 × 41 × 37 mm
Gewicht: . . . . . . . . . . . . . . . . . . . . . 40 g
Alle Werte sind bei einer Betriebsspannung von 14,4 V
gemessen!
3 Construction
Take care that the complete wiring is as short as pos sible.
For the connection of the input IN use a shield ed cable.
Attention! If a higher power than 4.5 W
the module (e. g. in case of 18 V operating voltage), a
great er heat sink or an additional fan must be used.
Connections
, 14.4 V are
RMS
IN signal input
COM1 ground for the signal input
COM2 ground for the speaker output (-)
GND ground for the operating voltage
VCC+ operating voltage 8-18 V
OUT speaker output 4 Ω (+)
4 Specifications
Output power
THD: . . . . . . . . . . . . . . . . . . . . . . . . 0.15 %/4.5 W
Output impedance: . . . . . . . . . . . . . 4 Ω
Input impedance: . . . . . . . . . . . . . . 150 kΩ
Frequency range: . . . . . . . . . . . . . . 40-20 000 Hz
Input voltage for rated power: . . . . 50 mV
S/N ratio: . . . . . . . . . . . . . . . . . . . . > 70 dB
Quiescent current: . . . . . . . . . . . . . 50 mA
Current consumption: . . . . . . . . . . . 0.55 A max.
Operating voltage: . . . . . . . . . . . . . 8-18 V
Dimensions (W × H × D): . . . . . . . . 59 × 41 × 37 mm
Weight: . . . . . . . . . . . . . . . . . . . . . . 40 g
All values are measured with an operating voltage
of 14.4 V!
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright by MONACOR INTERNATIONAL. All rights reserved.
©
Best.-Nr. 03.4230
Änderungen vorbehalten.
is taken from
RMS
/music: . . . . . . . . 4.5 W/7.5 W at 4 Ω
RMS
Subject to technical modification.
