Montage
Vergewissern Sie sich vor der Ausführung von Durchführungsbohrungen, dass
hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä.
beschädigt werden.
Zeichnen Sie die Position der Sensoren in den Stossfänger an.
Beachten Sie die Sicherheitshinweise der Bohrmaschine.
Suchen Sie für die Steuereinheit einen passenden Platz zur Montage im Kofferraum.
Bohren Sie Löcher für die Sensoren-Leitungen und die PKE-Antennen-Leitung, je nach Fahr-
zeug kann ein Loch ausreichend sein. Der Durchmesser für den Steckerverbinder ist ca.
10mm.
Führen Sie die Anschlusskabel der Sensoren/der PKE Antenne von außen durch die Stoß-
stange zur Kofferraumöffnung. Verlegen Sie die Leitungen sorgfältig nach innen, damit keine
Feuchtigkeit ins Wageninnere kommt.
Achten Sie beim Verlegen der Kabel, dass sicherheitsrelevante Einrichtungen
nicht beeinträchtigt werden.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder
an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen
Die Sensoren sind mit Klebepads versehen, damit sie einfach auf der Innenseite des
Stoßfängers befestigt werden können.

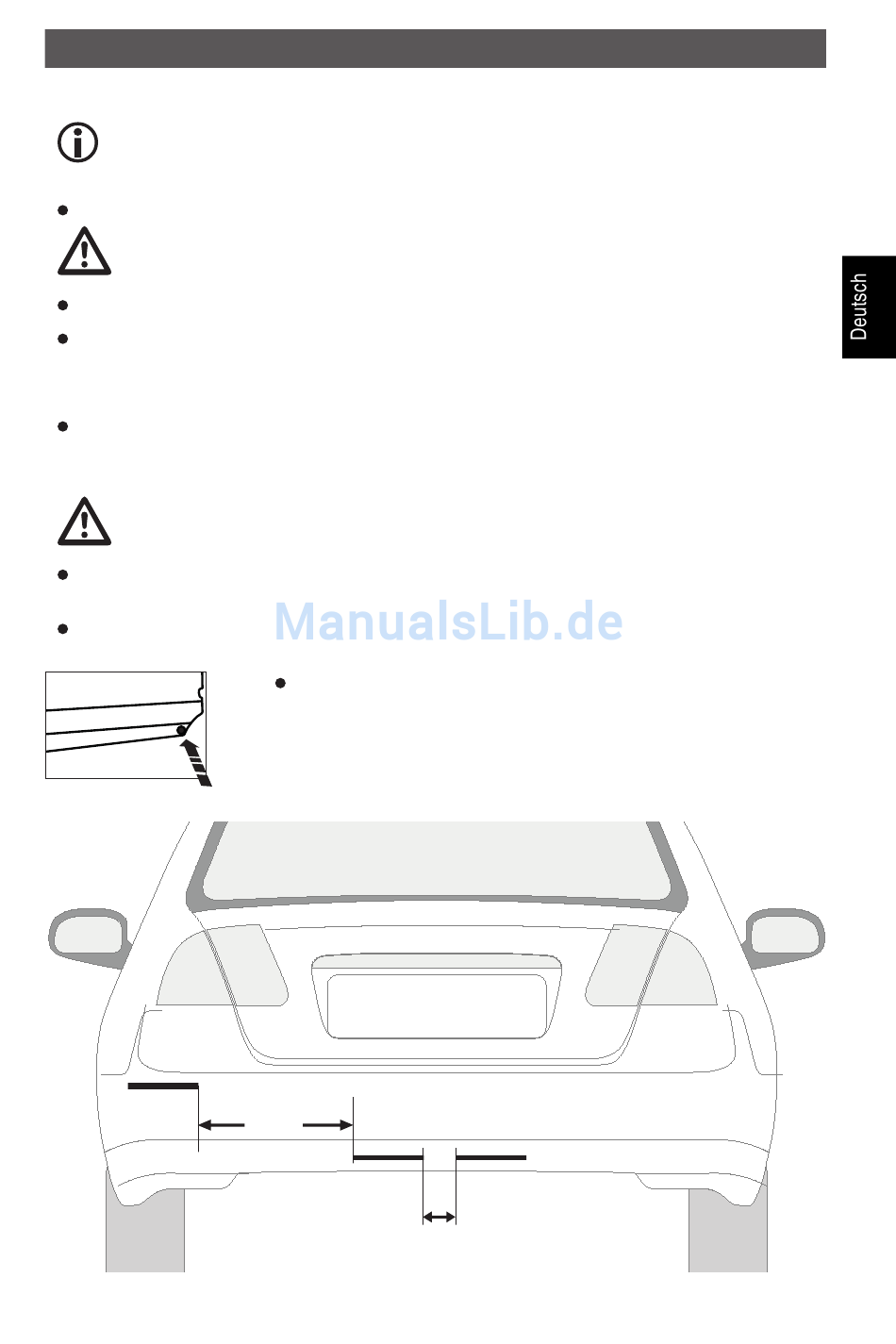

PKE Antenne
Wählen Sie für die Montage den Bereich in der unteren Rundung
des Stossfängers entfernt von Metallteilen.
500mm
Sensor1
Sensor2
50mm
