Abstand darf 40 cm nicht übersteigen.
Montage der Sensoren
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass
hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä.
beschädigt werden.

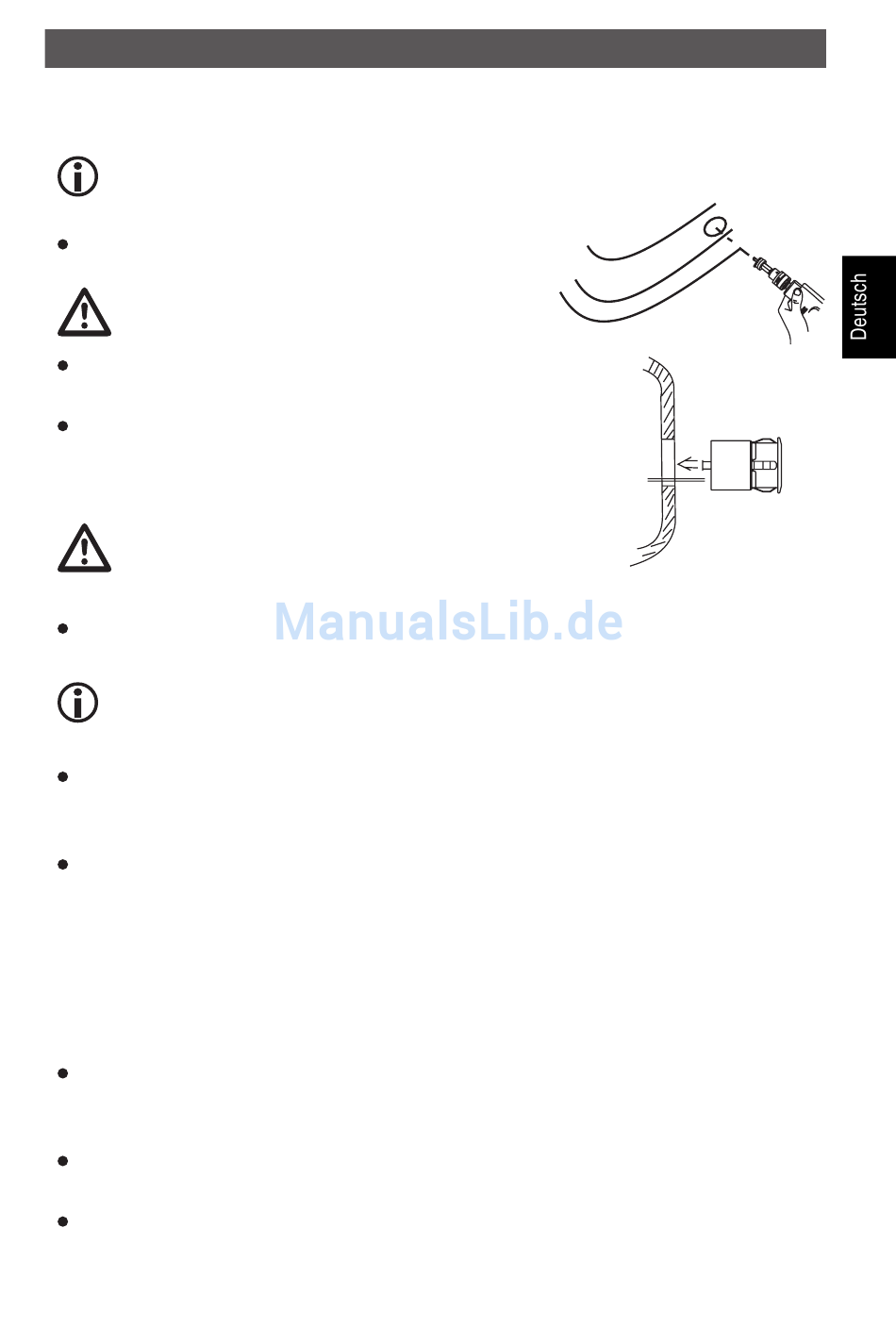

Zeichnen Sie die Position der Sensoren auf den Stoßfän-
gern an.
Beachten Sie die Sicherheitshinweise der Bohr-
maschine.
Bohren Sie die Löcher an den Markierungen mit der gelief-
erten Lochsäge.
Führen Sie die Anschlusskabel der Sensoren von außen
durch die Stoßstange zur Kofferraumöffnung. Verlegen Sie
die Leitungen sorgfältig nach innen, damit keine Feuchtig-
keit ins Wageninnere kommt.
Achten Sie beim Verlegen der Kabel, dass sicher-
heitsrelevante Einrichtungen nicht beeinträch-
tigt werden.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder
an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen
Achten Sie auf die Kennzeichnungen an den Kabeln und an der Anschlussbox.
Verbinden Sie nur Kabel und Anschluss mit der gleichen Bezeichnung. Die
Stecker passen nur polungsrichtig in die Buchsen.
Montieren Sie die Anschlussbox mittels beiliegendem Klebeband unter der Verkleidung an
einer Stelle, an der die Kabel der Frontsensoren, der Hecksensoren, das Displaykabel und
das farbige Anschlusskabel verlegt werden können.
Befestigen Sie das Display auf dem Armaturenbrett. Achten Sie darauf, dass er die Sicht
nicht beeinträchtigt. Die Klebestelle muss absolut staub- und fettfrei sein.
Verdrahtung des farbigen Anschlusskabels
Roter Draht an 12V Zündung (+12V)
Blauer Draht an Bremsleuchte (Braking)
Gelber Draht an Rückfahrscheinwerfer (Reversing)
Schwarzer Draht an Fahrzeugmasse (GND)
Benutzen Sie zum Anklemmen an die 12V Zündung, Bremsleuchte und den Rückfahrschein-
werfer Kabelschneidverbinder, sog. Kabeldiebe. Dadurch brauchen Sie die vorhandenen Lei-
tungen nicht zu durchtrennen. Verbinden Sie das schwarze Kabel mit der Fahrzeugmasse.
Die Anschlussbox erhält eine Versorgungsspannung, sobald das Fahrzeug gestartet wird.
Das Display bleibt dunkel.
Nach Abschluss der Verdrahtungsarbeiten, prüfen Sie nochmals die korrekte Ausführung der
- 11 -
