  • Seite 1 RFK Integro 4.3 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Servicehinweis ..........9 CE-Erklärung ..........10 Umweltgerechte Entsorgung ......10 Garantiebedingungen........11 Inverkehrbringer: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Änderungen vorbehalten - 2 -...

  • Seite 3: Sicherheitsbestimmungen

    Sicherheitsbestimmungen Das Rückfahrsystem ist ein Hilfsmittel und entbindet den Fahrer nicht von seiner Sorgfaltspflicht im Straßenverkehr gemäß STVO. Sicherheitshinweise Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann das Gerät beschädigt werden.

  • Seite 4: Geräteansicht

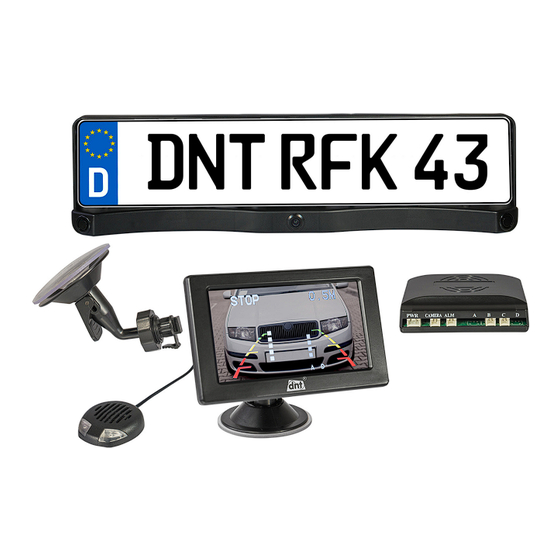

    Geräteansicht Lieferumfang Kennzeichenhalter Steuerung TFT Monitor mit Sensorik Lautsprecher Saughalterung Geräteansicht Steuerung Stromversorgung Sensor rechte Seite Kameraeingang Sensor linke Seite Lautsprecheranschluss Farbmonitor Tasten auf der Rückseite - Wert verringern Kamerabild Funktion + Wert erhöhen Abstand Sensor Abstand Sensor linke Seite in Meter rechte Seite in Meter relativer Abstand Sensor relativer Abstand Sensor...
  • Seite 5 Verkabelung Verkabelungsplan - 5 -...

  • Seite 6: Inbetriebnahme

    Inbetriebnahme Prüfen Sie vor dem Einbau die Funktionalität der Komponenten. Ein bereits ver- bautes Produkt ist von der Rücknahme ausgeschlossen. Vorbereitung und Einbau der Nummernschildhalterung und der Steuerung Sie benötigen gegebenenfalls ein Spannungsmessgerät, um die Polarität des Rückfahrlichtes zu messen. Entfernen Sie den Minuspol von der Batterie.

  • Seite 7: Monitor Befestigen

    Inbetriebnahme Legen Sie das 2. Legen Sie das Kabel Verschließen Sie die Kabel dazu. mit dem Sie eine Klemme. Verbindung herstel- len möchten in die Klemme Monitor befestigen Befestigen Sie den Monitor auf dem Saughalter. Befestigen Sie die Einheit nun an der Wind- schutzscheibe vorzugsweise am linken Fensterrand.

  • Seite 8: Betrieb

    Betrieb Betrieb Im Display werden 2 Balken in das Kamerabild eingeblendet. Zusätzlich erhalten Sie eine aku- stische und visuelle Warnung von den 2 Ultraschallsensoren. Die visuelle Warnung wird mit Meterangabe und 2 weißen Balken in den Monitor eingeblendet. Von 2.0 m bis 1.6 m wird der Abstand im Display angezeigt, der Lautsprecher bleibt stumm. Ab 1.5 m erhalten Sie zusätzlich einen Alarmton, dessen Frequenz sich erhöht je näher das Objekt dem Fahrzeug kommt.

  • Seite 9: Serviceabwicklung

    -20 - + 70°C Serviceabwicklung Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbin- dung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr...

  • Seite 10: Umweltgerechte Entsorgung

    We, Manufacturer/Importer Dnt Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastr, 4, D-63128 Dietzenbach, Germany Declare that the product RFK Integro 4.3 is in conformity with Council Directive R&TTE 1999/05/EC EN 300 440-1 V1.6.1 (2010-08) EN 300 440-2 V1.4.1 (2010-08) EN 301 489-1 V1.9.2 (2011-09)

  • Seite 11: Garantiebedingungen

    Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimmungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantie- leistung verpflichtet.
