Verwandte Anleitungen für DNT RFK WiF
Inhaltszusammenfassung für DNT RFK WiF

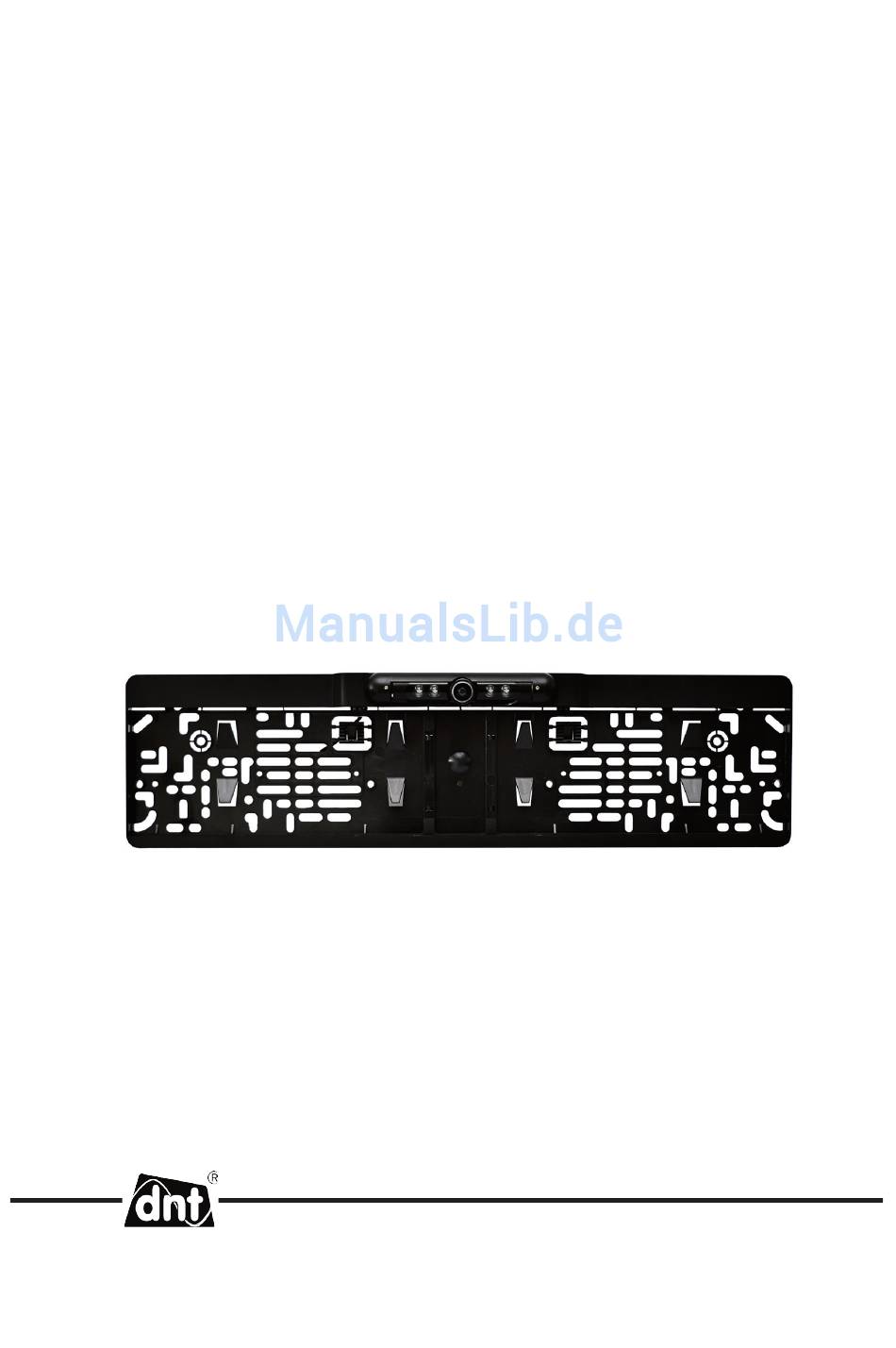

- Seite 1 RFK WiFi Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
CE-Erklärung ..........12 Umweltgerechte Entsorgung ......12 Serviceabwicklung ..........13 Garantiebedingungen........15 Inverkehrbringer: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Änderungen vorbehalten - 2 -... -
Seite 3: Sicherheitshinweise
Sicherheitsbestimmungen Das Rückfahrsystem ist ein Hilfsmittel und entbindet den Fahrer nicht von seiner Sorgfaltspflicht im Straßenverkehr gemäß STVO. Beachten Sie auch, dass das Smartphone im Auto nur benutzt Sicherheitshinweise werden darf, wenn es fest in einer Halterung steckt. Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Allgemeine Hinweise Stellen Sie das Gerät niemals auf einen instabilen Untergrund. -
Seite 4: Lieferumfang

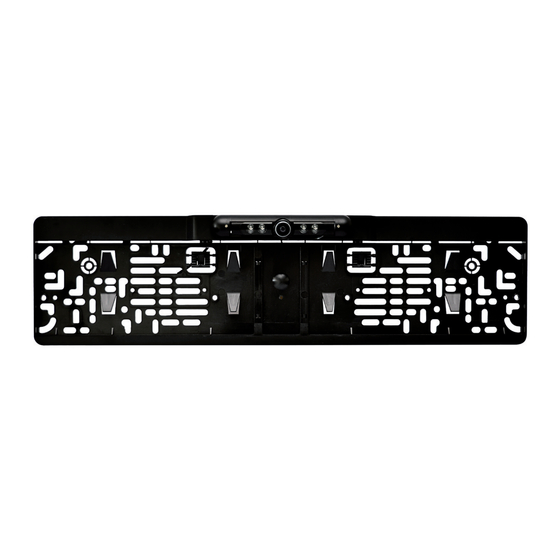

Geräteansicht Lieferumfang Kennzeichenhalterung mit Kamera Sender Montagematerial Bedienungsanleitung Geräteansicht Infrarot-LEDs Kamera Halterung Anschlusskabel Anschlusskabel zur Anschlusskabel an Kamera - 4 -... -
Seite 5: Einbau
Einbau Prüfen Sie vor dem Einbau die Funktionalität der Komponenten. Ein bereits verbautes Produkt ist von der Rücknahme ausgeschlos- sen. Vorbereitung und Einbau der Nummernschildhalterung und der Sendeeinheit Sie benötigen gegebenenfalls ein Spannungsmessgerät, um die Polarität des 12V-Anschlusses zu messen. Die nachfolgenden Darstellungen zeigen in der Abfolge das Einsetzen des Kennzeichens. -
Seite 6: Inbetriebnahme
Inbetriebnahme Benutzung der Kabelklemmen Die nachstehenden Bilder erklären die Benutzung der mitgelieferten Kabelklemmen. Legen Sie das Kabel mit dem Sie eine Verbindung herstellen möchten in die Klemme Legen Sie das 2. Kabel dazu. Verschließen Sie die Klemme. Schieben Sie das Kennzeichen in die obere Öffnung. Drücken Sie das Kennzeichen in Richtung Halterung. - Seite 7 Inbetriebnahme Setzen Sie die Verschlüsse von oben in die Halterung ein. Stellen Sie die Kamera in einen Winkel, bei dem Sie abhängig von der Höhe des Kennzei- chens vom Boden, eine gute Sicht nach hinten haben. Die eingeblendeten Hilfslinien im Smartphone geben Ihnen einen Anhalt zum Abstand.
-
Seite 8: App Herunterladen Und Installieren
Zum Download und der Installation folgen Sie der Beschreibung. iOS: Öffnen Sie den Appstore. Im Suchfeld geben Sie dnt oder RFK Wifi. Wählen Sie unter den Suchergebnissen RFK Wifi und bestätigen mit Öffnen. Nachdem die App installiert ist, sehen Sie eine entspre- chende Icone. - Seite 9 Inbetriebnahme Android: Download und Installation der App: Öffnen Sie den Playstore. Im Suchfeld geben Sie dnt oder RFK Wifi ein. Wählen Sie unter den Suchergebnissen RFK Wifi und bestätigen mit Installieren. Nachdem die App installiert ist, sehen Sie eine entspre- chende Icone auf dem Bildschirm.
-
Seite 10: Betrieb
Betrieb Starten Sie die App. Einstellungen SSID (Name) der RFK WiFi ändern. Wenn Sie den Namen ändern, müssen Sie die Verbindung über die WLAN -Einstel- lungen neu herstellen. Statusanzeige: grau- keine Verbindung Weiß- Verbindung zum RFK WiFi hergestellt. Durch kurzes Tippen auf das Display wird das Menü ausgeblendet. Die eingeblendeten Linien sind lediglich als Hilfe zum Einschätzen des Abstan- des gedacht. - Seite 11 Technische Informationen Kamera Bildsensor CMOS Auflösung 640x480 Pixel Modulationsart Bildwinkel 110° HF-Ausgangsleistung min. Beleuchtung 0,5Lux IR Nachtsichtbereich Stromversorgung versorgt über den Sender Strom max. 150mA (inkl. Sender) Temperaturbereich -10 - +50°C Abmessungen 528 x 137 x 40 mm Gewicht 252g Transmitter Spannungsversorgung Protokoll...
-
Seite 12: Ce-Erklärung
Konformitätserklärung Hiermit erklärt dnt GmbH, dass sich das Gerät RFK WiFi in Übereinstimmung mit den grundle- genden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/ EG(R&TTE) und 2004/104EC(EMV) befindet.. Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich. Umweltgerechte Entsorgung Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte gekennzeichnet. -
Seite 13: Serviceabwicklung
Serviceabwicklung Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbin- dung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr Freitag von 8.00-16.00 Uhr... - Seite 14 - 14 -...
-
Seite 15: Garantiebedingungen
Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimmungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantie- leistung verpflichtet. - Seite 16 Garantiekaart Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. N° de série Seienr. Kaufdatum: Date of purchase: Date d’achat: Koopdatum: Stempel und Unterschrift des Händlers...
