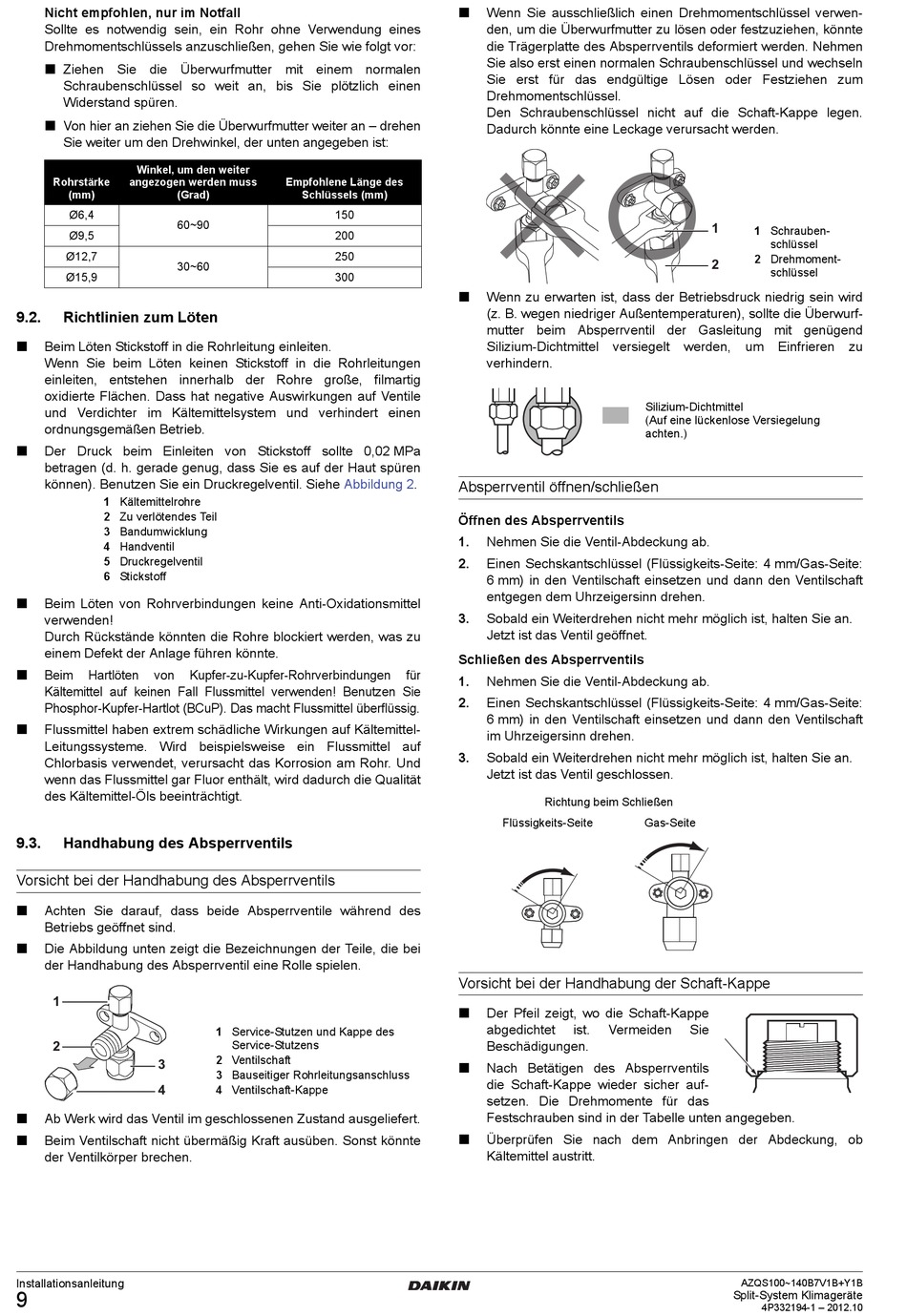

Nicht empfohlen, nur im Notfall
Sollte es notwendig sein, ein Rohr ohne Verwendung eines
Drehmomentschlüssels anzuschließen, gehen Sie wie folgt vor:
 Ziehen Sie die Überwurfmutter mit einem normalen
Schraubenschlüssel so weit an, bis Sie plötzlich einen
Widerstand spüren.
 Von hier an ziehen Sie die Überwurfmutter weiter an – drehen
Sie weiter um den Drehwinkel, der unten angegeben ist:
Winkel, um den weiter
Rohrstärke angezogen werden muss
(mm) (Grad)
Ø6,4
60~90
Ø9,5
Ø12,7
30~60
Ø15,9
9.2. Richtlinien zum Löten
Beim Löten Stickstoff in die Rohrleitung einleiten.

Wenn Sie beim Löten keinen Stickstoff in die Rohrleitungen
einleiten, entstehen innerhalb der Rohre große, filmartig
oxidierte Flächen. Dass hat negative Auswirkungen auf Ventile
und Verdichter im Kältemittelsystem und verhindert einen
ordnungsgemäßen Betrieb.
Der Druck beim Einleiten von Stickstoff sollte 0,02 MPa

betragen (d. h. gerade genug, dass Sie es auf der Haut spüren
können). Benutzen Sie ein Druckregelventil. Siehe
1 Kältemittelrohre
2 Zu verlötendes Teil
3 Bandumwicklung
4 Handventil
5 Druckregelventil
6 Stickstoff
Beim Löten von Rohrverbindungen keine Anti-Oxidationsmittel

verwenden!
Durch Rückstände könnten die Rohre blockiert werden, was zu
einem Defekt der Anlage führen könnte.
Beim Hartlöten von

Kältemittel auf keinen Fall Flussmittel verwenden! Benutzen Sie
Phosphor-Kupfer-Hartlot (BCuP). Das macht Flussmittel überflüssig.
Flussmittel haben extrem schädliche Wirkungen auf Kältemittel-

Leitungssysteme. Wird beispielsweise ein Flussmittel auf
Chlorbasis verwendet, verursacht das Korrosion am Rohr. Und
wenn das Flussmittel gar Fluor enthält, wird dadurch die Qualität
des Kältemittel-Öls beeinträchtigt.
9.3.

Handhabung des Absperrventils

Vorsicht bei der Handhabung des Absperrventils
Achten Sie darauf, dass beide Absperrventile während des

Betriebs geöffnet sind.
Die Abbildung unten zeigt die Bezeichnungen der Teile, die bei

der Handhabung des Absperrventil eine Rolle spielen.
1
2
3
4
Ab Werk wird das Ventil im geschlossenen Zustand ausgeliefert.

Beim Ventilschaft nicht übermäßig Kraft ausüben. Sonst könnte

der Ventilkörper brechen.
Installationsanleitung
9
Empfohlene Länge des
Schlüssels (mm)
150
200
250
300
Abbildung
Kupfer-zu-Kupfer-Rohrverbindungen
1 Service-Stutzen und Kappe des
Service-Stutzens
2 Ventilschaft
3 Bauseitiger Rohrleitungsanschluss
4 Ventilschaft-Kappe
 Wenn Sie ausschließlich einen Drehmomentschlüssel verwen-
den, um die Überwurfmutter zu lösen oder festzuziehen, könnte
die Trägerplatte des Absperrventils deformiert werden. Nehmen
Sie also erst einen normalen Schraubenschlüssel und wechseln
Sie erst für das endgültige Lösen oder Festziehen zum
Drehmomentschlüssel.
Den Schraubenschlüssel nicht auf die Schaft-Kappe legen.
Dadurch könnte eine Leckage verursacht werden.
Wenn zu erwarten ist, dass der Betriebsdruck niedrig sein wird

(z. B. wegen niedriger Außentemperaturen), sollte die Überwurf-
mutter beim Absperrventil der Gasleitung mit genügend
Silizium-Dichtmittel
verhindern.
2.
Absperrventil öffnen/schließen
Öffnen des Absperrventils
1. Nehmen Sie die Ventil-Abdeckung ab.
2. Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm/Gas-Seite:
6 mm) in den Ventilschaft einsetzen und dann den Ventilschaft
entgegen dem Uhrzeigersinn drehen.
3. Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
Jetzt ist das Ventil geöffnet.
Schließen des Absperrventils
für
1. Nehmen Sie die Ventil-Abdeckung ab.
2. Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm/Gas-Seite:
6 mm) in den Ventilschaft einsetzen und dann den Ventilschaft
im Uhrzeigersinn drehen.
3. Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
Jetzt ist das Ventil geschlossen.
Richtung beim Schließen
Flüssigkeits-Seite
Vorsicht bei der Handhabung der Schaft-Kappe
Der Pfeil zeigt, wo die Schaft-Kappe

abgedichtet ist.
Beschädigungen.
Nach Betätigen des Absperrventils

die Schaft-Kappe wieder sicher auf-
setzen. Die Drehmomente für das
Festschrauben sind in der Tabelle unten angegeben.
Überprüfen Sie nach dem Anbringen der Abdeckung, ob

Kältemittel austritt.
1
1 Schrauben-
schlüssel
2 Drehmoment-
2
schlüssel
versiegelt werden, um Einfrieren
Silizium-Dichtmittel
(Auf eine lückenlose Versiegelung
achten.)
Gas-Seite
Vermeiden Sie
AZQS100~140B7V1B+Y1B
Split-System Klimageräte
4P332194-1 – 2012.10
zu
