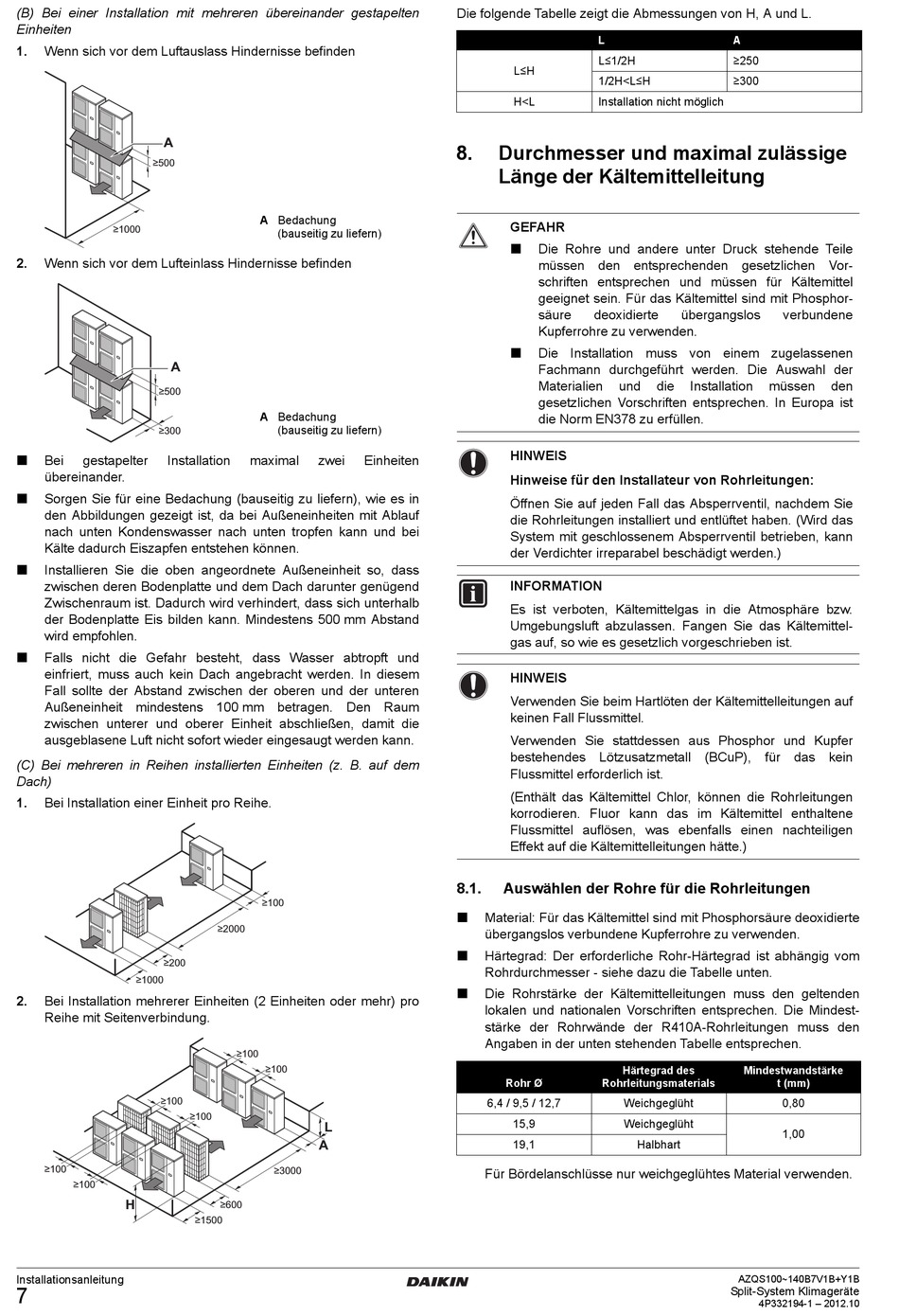

(B) Bei einer Installation mit mehreren übereinander gestapelten
Einheiten
1. Wenn sich vor dem Luftauslass Hindernisse befinden
A
2. Wenn sich vor dem Lufteinlass Hindernisse befinden
A
Bei gestapelter Installation

übereinander.
Sorgen Sie für eine Bedachung (bauseitig zu liefern), wie es in

den Abbildungen gezeigt ist, da bei Außeneinheiten mit Ablauf
nach unten Kondenswasser nach unten tropfen kann und bei
Kälte dadurch Eiszapfen entstehen können.
Installieren Sie die oben angeordnete Außeneinheit so, dass

zwischen deren Bodenplatte und dem Dach darunter genügend
Zwischenraum ist. Dadurch wird verhindert, dass sich unterhalb
der Bodenplatte Eis bilden kann. Mindestens 500 mm Abstand
wird empfohlen.
Falls nicht die Gefahr besteht, dass Wasser abtropft und

einfriert, muss auch kein Dach angebracht werden. In diesem
Fall sollte der Abstand zwischen der oberen und der unteren
Außeneinheit mindestens 100 mm betragen. Den Raum
zwischen unterer und oberer Einheit abschließen, damit die
ausgeblasene Luft nicht sofort wieder eingesaugt werden kann.
(C) Bei mehreren in Reihen installierten Einheiten (z. B. auf dem
Dach)
1. Bei Installation einer Einheit pro Reihe.
2. Bei Installation mehrerer Einheiten (2 Einheiten oder mehr) pro
Reihe mit Seitenverbindung.
H
Installationsanleitung
7
A Bedachung
(bauseitig zu liefern)
A Bedachung
(bauseitig zu liefern)
maximal zwei Einheiten
L
A
Die folgende Tabelle zeigt die Abmessungen von H, A und L.
L
L≤1/2H
L≤H
1/2H<L≤H
H<L Installation nicht möglich
8. Durchmesser und maximal zulässige
Länge der Kältemittelleitung
GEFAHR
Die Rohre und andere unter Druck stehende Teile

müssen den entsprechenden gesetzlichen Vor-
schriften entsprechen und müssen für Kältemittel
geeignet sein. Für das Kältemittel sind mit Phosphor-
säure deoxidierte
Kupferrohre zu verwenden.
Die Installation muss von einem zugelassenen

Fachmann durchgeführt werden. Die Auswahl der
Materialien und
gesetzlichen Vorschriften entsprechen. In Europa ist
die Norm EN378 zu erfüllen.
HINWEIS
Hinweise für den Installateur von Rohrleitungen:
Öffnen Sie auf jeden Fall das Absperrventil, nachdem Sie
die Rohrleitungen installiert und entlüftet haben. (Wird das
System mit geschlossenem Absperrventil betrieben, kann
der Verdichter irreparabel beschädigt werden.)
INFORMATION
Es ist verboten, Kältemittelgas in die Atmosphäre bzw.
Umgebungsluft abzulassen. Fangen Sie das Kältemittel-
gas auf, so wie es gesetzlich vorgeschrieben ist.
HINWEIS
Verwenden Sie beim Hartlöten der Kältemittelleitungen auf
keinen Fall Flussmittel.
Verwenden Sie stattdessen aus Phosphor und Kupfer
bestehendes Lötzusatzmetall (BCuP), für das kein
Flussmittel erforderlich ist.
(Enthält das Kältemittel Chlor, können die Rohrleitungen
korrodieren. Fluor kann das im Kältemittel enthaltene
Flussmittel auflösen, was ebenfalls einen nachteiligen
Effekt auf die Kältemittelleitungen hätte.)
8.1. Auswählen der Rohre für die Rohrleitungen
Material: Für das Kältemittel sind mit Phosphorsäure deoxidierte

übergangslos verbundene Kupferrohre zu verwenden.
Härtegrad: Der erforderliche Rohr-Härtegrad ist abhängig vom

Rohrdurchmesser - siehe dazu die Tabelle unten.
Die Rohrstärke der Kältemittelleitungen muss den geltenden

lokalen und nationalen Vorschriften entsprechen. Die Mindest-
stärke der Rohrwände der R410A-Rohrleitungen muss den
Angaben in der unten stehenden Tabelle entsprechen.
Härtegrad des
Rohr Ø Rohrleitungsmaterials
6,4 / 9,5 / 12,7 Weichgeglüht
15,9 Weichgeglüht
19,1
Für Bördelanschlüsse nur weichgeglühtes Material verwenden.
A
≥250
≥300
übergangslos verbundene
die Installation müssen
Mindestwandstärke
t (mm)
0,80
1,00
Halbhart
AZQS100~140B7V1B+Y1B
Split-System Klimageräte
4P332194-1 – 2012.10
