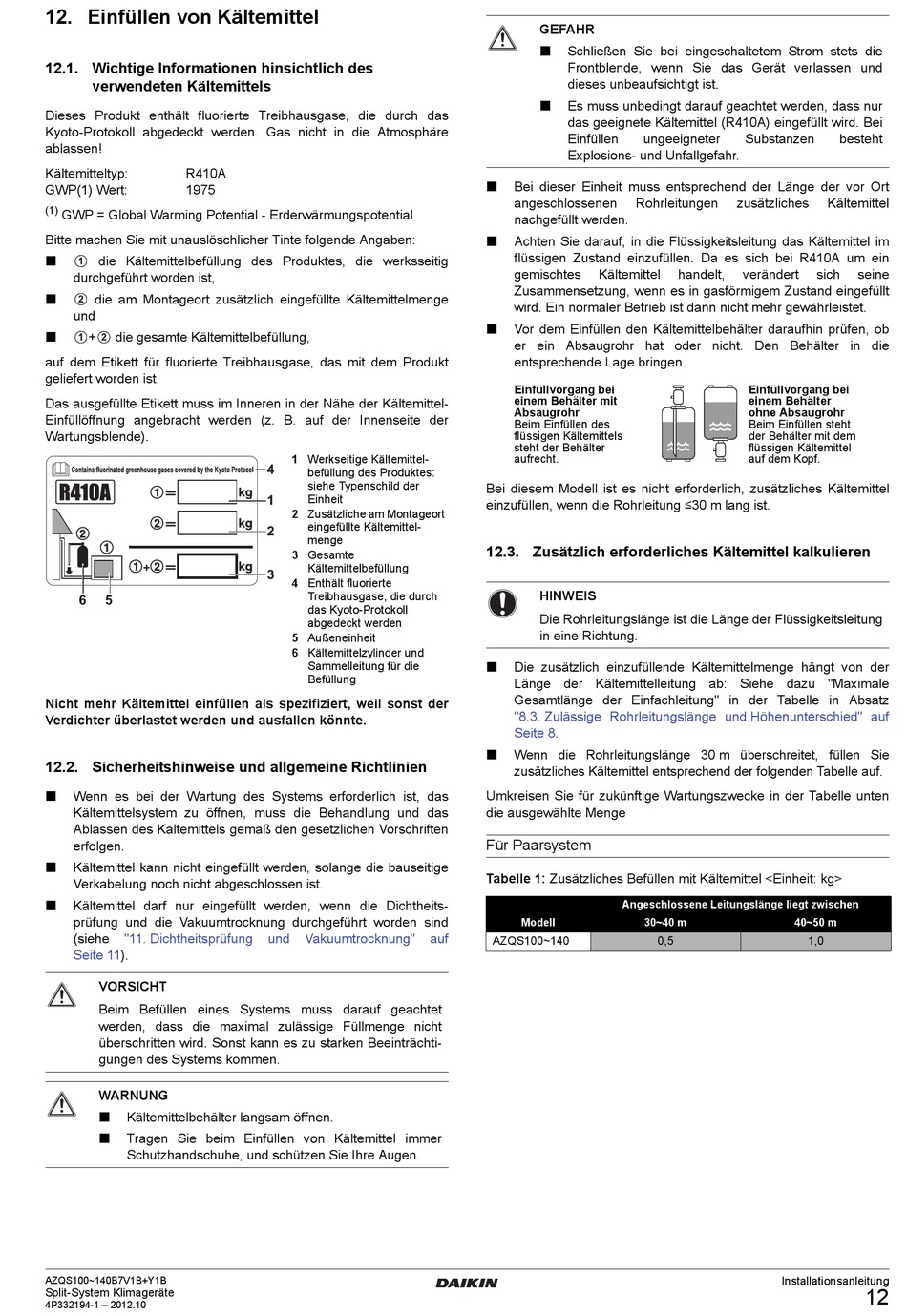

12. Einfüllen von Kältemittel
12.1. Wichtige Informationen hinsichtlich des
verwendeten Kältemittels
Dieses Produkt enthält fluorierte Treibhausgase, die durch das
Kyoto-Protokoll abgedeckt werden. Gas nicht in die Atmosphäre
ablassen!
Kältemitteltyp: R410A
GWP(1) Wert: 1975
(1)
GWP = Global Warming Potential - Erderwärmungspotential
Bitte machen Sie mit unauslöschlicher Tinte folgende Angaben:
die Kältemittelbefüllung des Produktes, die werksseitig

durchgeführt worden ist,
die am Montageort zusätzlich eingefüllte Kältemittelmenge

und
+ die gesamte Kältemittelbefüllung,

auf dem Etikett für fluorierte Treibhausgase, das mit dem Produkt
geliefert worden ist.
Das ausgefüllte Etikett muss im Inneren in der Nähe der Kältemittel-
Einfüllöffnung angebracht werden (z. B. auf der Innenseite der
Wartungsblende).
6 5
Nicht mehr Kältemittel einfüllen als spezifiziert, weil sonst der
Verdichter überlastet werden und ausfallen könnte.

12.2. Sicherheitshinweise und allgemeine Richtlinien

Wenn es bei der Wartung des Systems erforderlich ist, das

Kältemittelsystem zu öffnen, muss die Behandlung und das
Ablassen des Kältemittels gemäß den gesetzlichen Vorschriften
erfolgen.
 Kältemittel kann nicht eingefüllt werden, solange die bauseitige
Verkabelung noch nicht abgeschlossen ist.
Kältemittel darf nur eingefüllt werden, wenn die Dichtheits-

prüfung und die Vakuumtrocknung durchgeführt worden sind
(siehe "11. Dichtheitsprüfung
Seite 11).
VORSICHT
Beim Befüllen eines Systems muss darauf geachtet
werden, dass die maximal zulässige Füllmenge nicht
überschritten wird. Sonst kann es zu starken Beeinträchti-
gungen des Systems kommen.
WARNUNG
Kältemittelbehälter langsam öffnen.

Tragen Sie beim Einfüllen von Kältemittel immer

Schutzhandschuhe, und schützen Sie Ihre Augen.
AZQS100~140B7V1B+Y1B
Split-System Klimageräte
4P332194-1 – 2012.10
1 Werkseitige Kältemittel-
4
befüllung des Produktes:
siehe Typenschild der
1
Einheit
2 Zusätzliche am Montageort
eingefüllte Kältemittel-
2
menge
3 Gesamte
Kältemittelbefüllung
3
4 Enthält fluorierte
Treibhausgase, die durch
das Kyoto-Protokoll
abgedeckt werden
5 Außeneinheit
6 Kältemittelzylinder und
Sammelleitung für die
Befüllung
und Vakuumtrocknung" auf
GEFAHR
Schließen Sie bei eingeschaltetem Strom stets die

Frontblende, wenn Sie das Gerät verlassen und
dieses unbeaufsichtigt ist.
Es muss unbedingt darauf geachtet werden, dass nur

das geeignete Kältemittel (R410A) eingefüllt wird. Bei
Einfüllen ungeeigneter
Explosions- und Unfallgefahr.
Bei dieser Einheit muss entsprechend der Länge der vor Ort

angeschlossenen Rohrleitungen
nachgefüllt werden.
Achten Sie darauf, in die Flüssigkeitsleitung das Kältemittel im

flüssigen Zustand einzufüllen. Da es sich bei R410A um ein
gemischtes Kältemittel
Zusammensetzung, wenn es in gasförmigem Zustand eingefüllt
wird. Ein normaler Betrieb ist dann nicht mehr gewährleistet.
Vor dem Einfüllen den Kältemittelbehälter daraufhin prüfen, ob

er ein Absaugrohr hat oder nicht. Den Behälter in die
entsprechende Lage bringen.
Einfüllvorgang bei
einem Behälter mit
Absaugrohr
Beim Einfüllen des
flüssigen Kältemittels
steht der Behälter
aufrecht.
Bei diesem Modell ist es nicht erforderlich, zusätzliches Kältemittel
einzufüllen, wenn die Rohrleitung ≤30 m lang ist.
12.3. Zusätzlich erforderliches Kältemittel kalkulieren
HINWEIS
Die Rohrleitungslänge ist die Länge der Flüssigkeitsleitung
in eine Richtung.
Die zusätzlich einzufüllende Kältemittelmenge hängt von der

Länge der Kältemittelleitung ab: Siehe dazu "Maximale
Gesamtlänge der Einfachleitung" in der Tabelle in Absatz
"8.3. Zulässige Rohrleitungslänge und Höhenunterschied" auf
Seite 8.
Wenn die Rohrleitungslänge 30 m überschreitet, füllen Sie

zusätzliches Kältemittel entsprechend der folgenden Tabelle auf.
Umkreisen Sie für zukünftige Wartungszwecke in der Tabelle unten
die ausgewählte Menge
Für Paarsystem
Tabelle 1: Zusätzliches Befüllen mit Kältemittel <Einheit: kg>
Angeschlossene Leitungslänge liegt zwischen
Modell 30~40 m
AZQS100~140
Substanzen
zusätzliches Kältemittel
handelt, verändert sich
Einfüllvorgang bei
einem Behälter
ohne Absaugrohr
Beim Einfüllen steht
der Behälter mit dem
flüssigen Kältemittel
auf dem Kopf.
40~50 m
0,5 1,0
Installationsanleitung
besteht
seine
12
