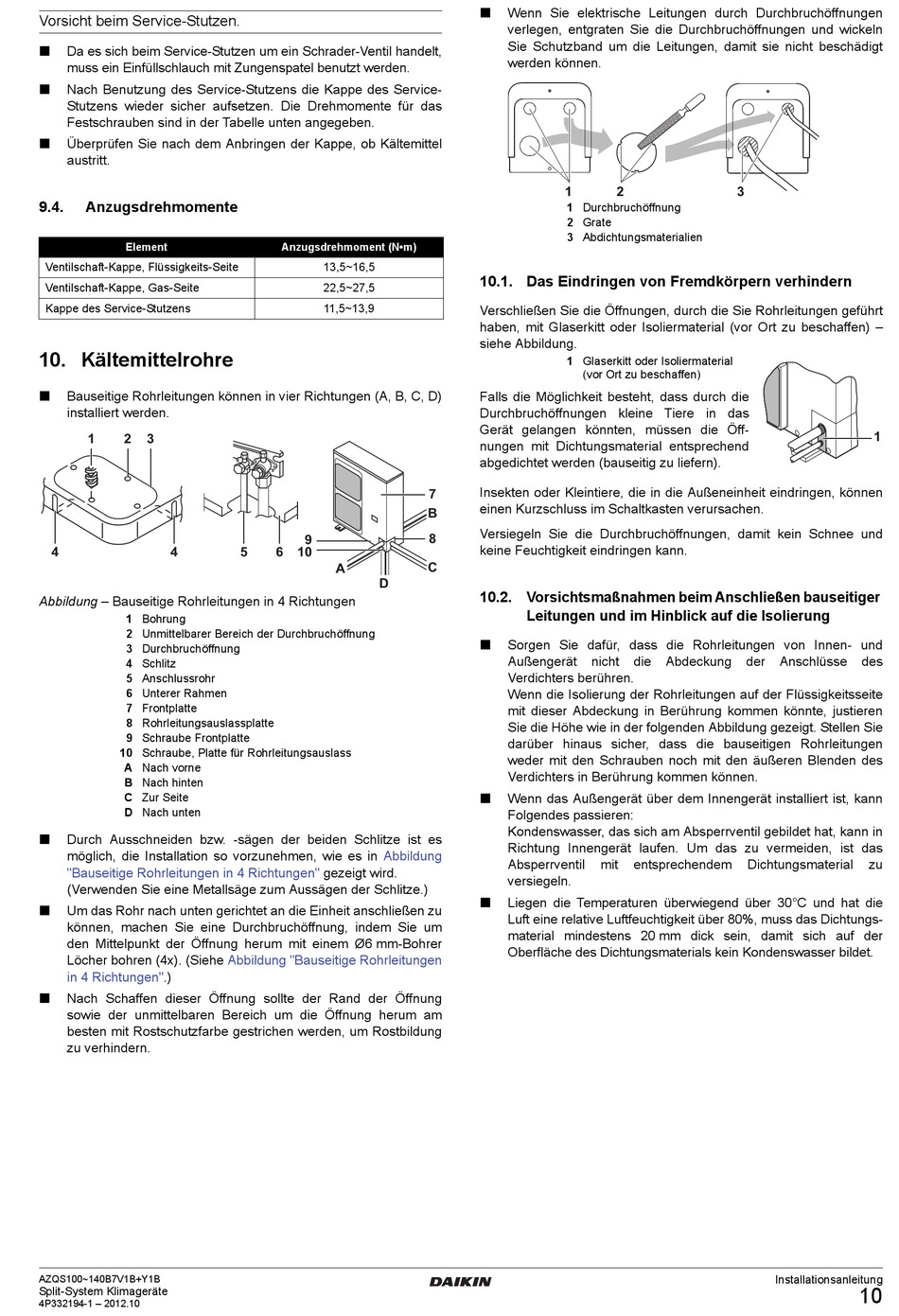

Vorsicht beim Service-Stutzen.
Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt,

muss ein Einfüllschlauch mit Zungenspatel benutzt werden.
Nach Benutzung des Service-Stutzens die Kappe des Service-

Stutzens wieder sicher aufsetzen. Die Drehmomente für das
Festschrauben sind in der Tabelle unten angegeben.
 Überprüfen Sie nach dem Anbringen der Kappe, ob Kältemittel
austritt.
9.4.

Anzugsdrehmomente

Element
Ventilschaft-Kappe, Flüssigkeits-Seite
Ventilschaft-Kappe, Gas-Seite
Kappe des Service-Stutzens
10. Kältemittelrohre
Bauseitige Rohrleitungen können in vier Richtungen (A, B, C, D)

installiert werden.
1 2 3
4 4
Abbildung – Bauseitige Rohrleitungen in 4 Richtungen
1 Bohrung
2 Unmittelbarer Bereich der Durchbruchöffnung
3 Durchbruchöffnung
4 Schlitz
5 Anschlussrohr
6 Unterer Rahmen
7 Frontplatte
8 Rohrleitungsauslassplatte
9 Schraube Frontplatte
10 Schraube, Platte für Rohrleitungsauslass
A Nach vorne
B Nach hinten
C Zur Seite
D Nach unten
Durch Ausschneiden bzw. -sägen der beiden Schlitze ist es

möglich, die Installation so vorzunehmen, wie es in
"Bauseitige Rohrleitungen in 4 Richtungen"
(Verwenden Sie eine Metallsäge zum Aussägen der Schlitze.)
Um das Rohr nach unten gerichtet an die Einheit anschließen zu

können, machen Sie eine Durchbruchöffnung, indem Sie um
den Mittelpunkt der Öffnung herum mit einem Ø6 mm-Bohrer
Löcher bohren (4x). (Siehe
in 4 Richtungen".)
 Nach Schaffen dieser Öffnung sollte der Rand der Öffnung
sowie der unmittelbaren Bereich um die Öffnung herum am
besten mit Rostschutzfarbe gestrichen werden, um Rostbildung
zu verhindern.
AZQS100~140B7V1B+Y1B
Split-System Klimageräte
4P332194-1 – 2012.10
Anzugsdrehmoment (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
9
5 6 10
A
D
Abbildung
gezeigt wird.
Abbildung "Bauseitige Rohrleitungen
 Wenn Sie elektrische Leitungen durch Durchbruchöffnungen
verlegen, entgraten Sie die Durchbruchöffnungen und wickeln
Sie Schutzband um die Leitungen, damit sie nicht beschädigt
werden können.
1
1 Durchbruchöffnung
2 Grate
3 Abdichtungsmaterialien
10.1. Das Eindringen von Fremdkörpern verhindern
Verschließen Sie die Öffnungen, durch die Sie Rohrleitungen geführt
haben, mit Glaserkitt oder Isoliermaterial (vor Ort zu beschaffen) –
siehe Abbildung.
1 Glaserkitt oder Isoliermaterial
(vor Ort zu beschaffen)
Falls die Möglichkeit besteht, dass durch die
Durchbruchöffnungen kleine Tiere in das
Gerät gelangen könnten, müssen die Öff-
nungen mit Dichtungsmaterial entsprechend
abgedichtet werden (bauseitig zu liefern).
7 Insekten oder Kleintiere, die in die Außeneinheit eindringen, können
einen Kurzschluss im Schaltkasten verursachen.
B
Versiegeln Sie die Durchbruchöffnungen, damit kein Schnee und
8
keine Feuchtigkeit eindringen kann.
C
10.2. Vorsichtsmaßnahmen beim Anschließen bauseitiger
Leitungen und im Hinblick auf die Isolierung
Sorgen Sie dafür, dass die Rohrleitungen von Innen- und

Außengerät nicht
Verdichters berühren.
Wenn die Isolierung der Rohrleitungen auf der Flüssigkeitsseite
mit dieser Abdeckung in Berührung kommen könnte, justieren
Sie die Höhe wie in der folgenden Abbildung gezeigt. Stellen Sie
darüber hinaus sicher, dass die bauseitigen Rohrleitungen
weder mit den Schrauben noch mit den äußeren Blenden des
Verdichters in Berührung kommen können.
Wenn das Außengerät über dem Innengerät installiert ist, kann

Folgendes passieren:
Kondenswasser, das sich am Absperrventil gebildet hat, kann in
Richtung Innengerät laufen. Um das zu vermeiden, ist das
Absperrventil
versiegeln.
Liegen die Temperaturen überwiegend über 30°C und hat die

Luft eine relative Luftfeuchtigkeit über 80%, muss das Dichtungs-
material mindestens 20 mm dick sein, damit sich auf der
Oberfläche des Dichtungsmaterials kein Kondenswasser bildet.
2 3
die Abdeckung der
mit entsprechendem Dichtungsmaterial
1
Anschlüsse des
zu
Installationsanleitung
10
