Jabra PanaCast 50 Montageanleitung
Wandmontage
Vorschau ausblenden
Andere Handbücher für PanaCast 50:
- Benutzerhandbuch (44 Seiten) ,
- Installationshandbuch (38 Seiten) ,
- Montageanleitung (14 Seiten)
Verwandte Anleitungen für Jabra PanaCast 50
Inhaltszusammenfassung für Jabra PanaCast 50

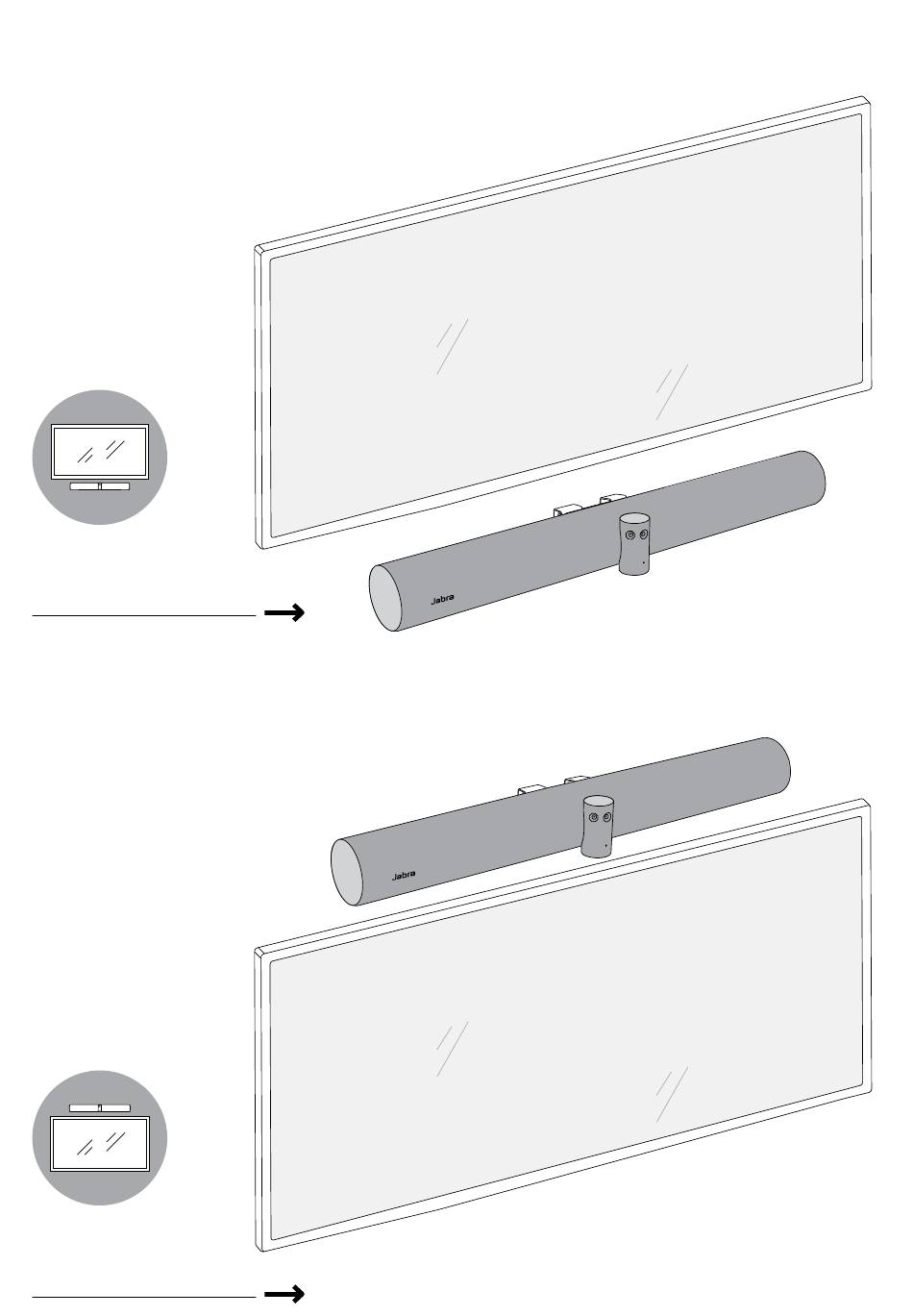

- Seite 1 PanaCast 50 Wandmontage Befestigung unter dem Bildschirm Beginnen Sie auf Seite 1 Befestigung über dem Bildschirm Beginnen Sie auf Seite 6...
-
Seite 2: Im Lieferumfang Enthalten
Im Lieferumfang enthalten: Wandmontage M5x12-Schrauben (2 Stck.) Erforderliche Werkzeuge (nicht im Lieferumfang enthalten) 4-mm- Bohrmaschine Sechskantschlüssel Wandschrauben Wasserwaage... - Seite 3 Messen Sie ab dem unteren Bildschirmrand 8 cm nach unten ab. Der obere Rand der Wandhalterung sollte genau in diesem Abstand (8 cm) angelegt werden. Schrauben Sie die Wandhalterung mithilfe eines Bohrers an die Wand (Schrauben sind nicht im Lieferumfang enthalten).
- Seite 4 Führen Sie alle erforderlichen Kabel durch die Wandhalterung und nach rechts. Neigen Sie das Scharnier an der PanaCast 50, um besser an die Schraubenlöcher zu kommen.
- Seite 5 Befestigen Sie die PanaCast 50 mithilfe der mitgelieferten M5x12-Schrauben und eines 4-mm-Sechskantschlüssels an der Wandhalterung. M5x12 Schließen Sie die erforderlichen Kabel an die PanaCast 50 an. STROM (POWER) POWER AUX-EINGANG ZURÜCKSETZEN AUXIN RESET (AUXIN) (RESET) ETHERNET ETHERNET USB C USB-C (USB C)
- Seite 6 Sie den Winkel an, indem Sie die rechte Schraube lösen, die Kameraausrichtung gerade ausrichten und die Schraube anschließend wieder festziehen. Drehen Sie die PanaCast 50 in ihre endgültige Position und richten Sie die Kamera so aus, dass sie auf Augenhöhe der Meeting-Teilnehmer zeigt.
- Seite 8 Messen Sie ab dem oberen Bildschirmrand 8 cm nach oben ab. Der untere Rand der Wandhalterung sollte genau in diesem Abstand (8 cm) angelegt werden. Schrauben Sie die Wandhalterung mithilfe eines Bohrers an die Wand (Schrauben sind nicht im Lieferumfang enthalten).
- Seite 9 Führen Sie alle erforderlichen Kabel durch die Wandhalterung und nach rechts. Neigen Sie das Scharnier an der PanaCast 50, um besser an die Schraubenlöcher zu kommen.
- Seite 10 Schließen Sie die erforderlichen Kabel an die PanaCast 50 an, bevor Sie sie an der Wandhalterung festschrauben. POWER STROM (POWER) AUX-EINGANG ZURÜCKSETZEN AUXIN RESET (RESET) (AUXIN) ETHERNET ETHERNET USB C USB-C (USB C) Befestigen Sie die PanaCast 50 mithilfe der mitgelieferten M5x12-Schrauben und eines 4-mm-Sechskantschlüssels an der Wandhalterung.
- Seite 11 Sie den Winkel an, indem Sie die rechte Schraube lösen, die Kameraausrichtung gerade ausrichten und die Schraube anschließend wieder festziehen. Drehen Sie die PanaCast 50 in ihre endgültige Position und richten Sie die Kamera so aus, dass sie auf Augenhöhe der Meeting-Teilnehmer zeigt.
