  • Seite 1 INSTALLATIONSHANDBUCH PANACAST Videobar-System Technologie für jeden Moment deines Lebens...
  • Seite 2 ® ® © 2023 GN Audio A/S. Alle Rechte vorbehalten. Jabra ist eine Marke von GN Audio A/S. Die Bluetooth Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc., und jegliche Benutzung dieser Marken durch GN Audio A/S erfolgt unter Lizenz.
  • Seite 3 5. Verkabelung ........ 20 2.2 Jabra PanaCast Control – Überblick 5.1 Raumverkabelung 2.3 Im Lieferumfang enthaltenes Zubehör: 5.2 Videobar-Verkabelung Basisstation für das Jabra PanaCast 50 Videobar-System 5.3 Touch-Controller-Verkabelung 2.4 Im Lieferumfang enthaltenes Zubehör – 6. Konfigurierung ......25 Jabra PanaCast Control 6.1 Konfiguration unter Verwendung des...
  • Seite 4 9.1 Betriebssystem 9.2 Microsoft Teams und Teams Rooms 9.3 Zoom und Zoom Rooms 10. Geräte neu starten ....31 11. Werkseinstellungen ....34 12. Support ........37 12.1 FAQs und technische Daten 12.2 So pflegst du dein Jabra-Gerät...

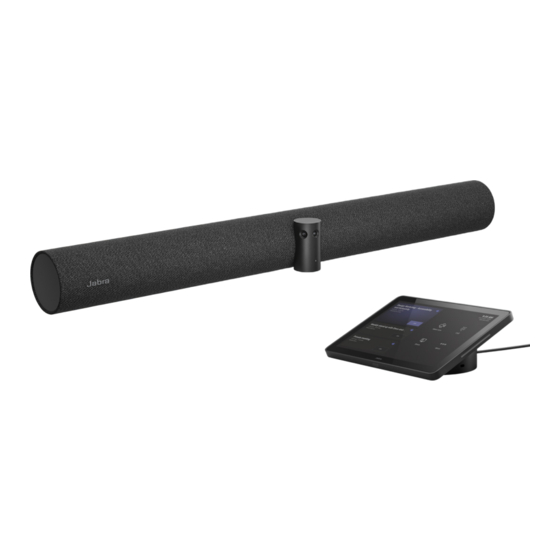

  • Seite 5 1. Willkommen Vielen Dank, dass du dich für das Jabra PanaCast 50 Videobar-System entschieden hast. Wir hoffen, du hast viel Spaß damit! Mit dem Jabra PanaCast 50 Videobar-System profitierst du von Features wie: • Weltklasse-Audiotechnologie mit Vollduplex und leistungsstarke Stereo- Lautsprecher •...
  • Seite 6 2. Überblick 2.1 Jabra PanaCast 50 Videobar-System Basisstation – Überblick VORDERSEITE Mikrofone Mikrofone Kameras Mikrofone Mikrofone Lautsprecher LED-Anzeige Lautsprecher...
  • Seite 7 RÜCKSEITE Ports HDMI IN HDMI OUT2 HDMI OUT1 USB A USB A ETHERNET USB C POWER 3.5MM JACK Lüftungsschlitze Taste Zurücksetzen Einstellbare Montagehalterung...
  • Seite 8 2.2 Jabra PanaCast Control – Überblick Ethernet-Anschluss VORDERSEITE RÜCKSEITE (PoE) USB-C-Anschluss 10-Zoll-LCD- Ultraschall- Ports Touchscreen Proximity-Detektor (Für Zugriff Abdeckung entfernen) Proximity-Sensor Manuelle Taste Befestigungsschrauben Stiftloch-Reset...
  • Seite 9 2.3 Im Lieferumfang enthaltenes Zubehör: Basisstation für das Jabra PanaCast 50 Videobar-System Netzteil Netzkabel HDMI-Kabel RJ45 (1,83 m) (1 m) (1,83 m) Ethernet-Kabel (4,57 m) Wandhalterung Kabelfach-Abdeckung (2 Stck.) mit Kamera- eingelassenen Schrauben und Sichtschutzabdeckung Schraubenzieher Weiteres Zubehör kann unter jabra.com/accessories bestellt werden.
  • Seite 10 2.4 Im Lieferumfang enthaltenes Zubehör – Jabra PanaCast Control Jabra PanaCast Control POWER OVER ETHERNET(PoE)-KIT PoE-Injektor Netzkabel (1 m) RJ45 Ethernet-Kabel (2 Stck.) (4,75 m) Weiteres Zubehör kann unter jabra.com/accessories bestellt werden.
  • Seite 11 2.5 Optionales Zubehör Zubehör kann unter jabra.com/accessories erworben werden. Bildschirmhalterung Tischstativ...
  • Seite 12 Zubehör kann unter jabra.com/accessories erworben werden. Regionale HDMI-Kabel HDMI- RJ45 Netzkabel (1,83 m) Eingangskabel Ethernet-Kabel (1 m) (4,57 m) (4,57 m) USB-A-auf-C-Kabel USB-A-auf-B-Kabel Tischhalterung für (4,57 m) (1,83 m) Jabra PanaCast Control...
  • Seite 13 2.6 Abmessungen – Jabra PanaCast 50 Videobar-System Basisstation 141mm/5.55in 77mm/3.03in 139mm/5.47in 77mm/3.03in 151.6mm/5.96in 108.5mm/4.27in...
  • Seite 14 2.7 Abmessungen – Jabra PanaCast Control 84.4mm/3.32in...
  • Seite 15 3. Einrichtungsanleitung Das Jabra PanaCast 50 Videobar-System eignet sich für Meetingräume mit einer Größe von bis zu 4,5 m x 6 m. Hier findest du den Leitfaden (PDF) für die Installation im Meeting-Raum: jabra.com/help/panacast50vbs/getstarted Im Folgenden sind einige typische Optionen für die Installation im Meeting-Raum...
  • Seite 16 4. Montage 4.1 Wandhalterungsmontage Hier kannst du dir das Video und das PDF für die Wandhalterungsmontage ansehen: jabra.com/help/panacast50vbs/getstarted...
  • Seite 17 4.2 Bildschirmhalterungsmontage Die Bildschirmhalterung ist für Bildschirme bis zu 220 cm und VESA-Halterungen bis zu 600 cm ausgelegt. Hier kannst du dir das Video und das PDF für die Bildschirmhalterungsmontage ansehen: jabra.com/help/panacast50vbs/getstarted...
  • Seite 18 4.3 Tischstativ-Montage Hier kannst du dir das Video und das PDF für die Tischstativ-Montage ansehen: jabra.com/help/panacast50vbs/getstarted...
  • Seite 19 4.4 Installationshöhe Wir empfehlen, die Videobar auf Augenhöhe der Teilnehmer im Meeting-Raum zu montieren. Wenn du die Videobar mithilfe der Wandhalterung oder Empfohlen: Bildschirmhalterung installieren 30-35 cm Mind. 8 cm möchtest, sollte die Kamera 8 cm unter Bildschirm idealerweise 30-35 cm über der Empfohlen: 1 m Tischplatte oder 100 cm über dem Boden positioniert werden.
  • Seite 20 5. Verkabelung 5.1 Raumverkabelung Monitor Powered Ethernet Touch- Controller Ethernet HDMI- AUSGANG 1 Ethernet Ethernet PoE-Kit Videobar Ethernet-Schalter...
  • Seite 21 5.2 Videobar-Verkabelung VIDEOBAR MIT EINEM MONITOR VERBUNDEN Monitor HDMI-AUSGANG 1 Stromanschluss Ethernet Videobar Ethernet-Schalter...
  • Seite 22 VIDEOBAR MIT ZWEI MONITOREN VERBUNDEN Monitor 1 Monitor 2 HDMI-AUSGANG 1 HDMI-AUSGANG 2 (Kabel nicht im Lieferumfang enthalten) Ethernet Stromanschluss Videobar Ethernet-Schalter...
  • Seite 23 5.3 Touch-Controller-Verkabelung POWERED ETHERNET Power-over- Ethernet- Schalter Powered Ethernet...
  • Seite 24 POWER-OVER-ETHERNET-KIT Wenn die Ethernet-Verbindung dem Touch-Controller keinen Strom zuführt, muss der im Lieferumfang enthaltene PoE-Injektor zwischen dem Ethernet- Schalter und dem Touch-Controller angeschlossen werden. Ethernet- Schalter Stromanschluss PoE-Injektor...
  • Seite 25 6. Konfigurierung Bevor du mit der Konfiguration des Jabra PanaCast 50 Videobar-Systems beginnst, stelle zunächst sicher, dass die Videobar und der Touch-Controller mit demselben LAN (Local Area Network) verbunden und eingeschaltet sind. Im letzten Konfigurationsschritt musst du dich beim Videokonferenz-Konto deines Serviceproviders anmelden.
  • Seite 26 6.1 Konfiguration unter Verwendung des Touch-Controller Das Konfigurieren des Jabra PanaCast 50 Videobar-Systems ist ganz einfach. Du musst lediglich den Anweisungen des Einrichtungsassistenten mit dem Touch- Controller folgen. Der Einrichtungsvorgang umfasst: - Auswahl der Sprache - Einstellen von Datum und Uhrzeit...
  • Seite 27 6.2 Konfiguration unter Verwendung der Videobar Das PanaCast 50 Videobar-System kann auch nur anhand der Videobar konfiguriert werden. Diese Konfigurationsmethode ermöglicht es, das System einzurichten, wenn kein Touch-Controller verfügbar ist. Für diese Konfigurationsoption ist entweder ein Touch-Monitor oder eine verkabelte Tastatur und Maus erforderlich.
  • Seite 28 7. Pairing Die Videobar und der Touch-Controller des Jabra PanaCast 50 Videobar-Systems sind vorab gepairt und können direkt konfiguriert werden. Wenn die Videobar und der Touch-Controller separat erworben werden oder das Pairing getrennt wurde, müssen sie manuell gepairt werden. 1. Vergewissere dich, dass die Videobar und...
  • Seite 29 Passwort ändern. Der Standard-Benutzername lautet admin und das Passwort sind die letzten sechs Ziffern der Seriennummer des Geräts, das für den Zugriff auf die Web-Konsole verwendet wird. Wenn das Jabra PanaCast 50 Videobar-System noch nicht konfiguriert wurde, führt dich die Web-Konsole durch den erforderlichen Konfigurationsvorgang.
  • Seite 30 9.1 Betriebssystem Das Jabra PanaCast 50 Videobar-System läuft auf Android 9.2 Microsoft Teams und Teams Rooms Microsoft Teams oder Microsoft Teams Rooms erkennt das Jabra PanaCast  50 Videobar-System automatisch und legt es als standardmäßiges Video- und Audiogerät fest. 9.3 Zoom und Zoom Rooms Zoom oder Zoom Rooms erkennt das Jabra PanaCast ...
  • Seite 31 10. Geräte neu starten Für einen Neustart der Videobar und des Touch-Controller öffnest du das Menü Device settings (Geräte-Einstellungen) auf dem Touch-Controller und gehst zum Abschnitt Restart (Neustart). Beide Geräte werden neu gestartet. Du kannst auch auf die Web-Konsole zugreifen, indem du die IP-Adresse der Videobar oder des Touch-Controller in einen Browser eingibst und das Menü...
  • Seite 32 Individueller Neustart der Videobar Halte die Taste Reset (Neustart) an der Rückseite der Videobar gedrückt. Lasse die Taste nach 5 Sekunden los. Die Meldung „Restarting“ (Neustart) wird auf dem Bildschirm angezeigt. Die Videobar wird daraufhin neu gestartet und gibt eine Sprachmitteilung aus, wenn sie einsatzbereit ist.
  • Seite 33 Individueller Neustart des Touch-Controller Verwende eine Büroklammer, um die Taste Pinhole reset (Stiftloch-Reset) an der Rückseite des Touch-Controller gedrückt zu halten. Lasse die Taste nach 5 Sekunden los. Die Meldung „Restarting“ (Neustart) wird auf dem Bildschirm angezeigt. Der Touch-Controller leuchtet grün auf und wird neu gestartet. Der Neustart dauert ca.
  • Seite 34 11. Werkseinstellungen Für ein Zurücksetzen der Videobar und des Touch-Controller auf die Werkseinstellungen öffnest du das Menü Device settings (Geräte-Einstellungen) auf dem Touch-Controller, gehst zum Abschnitt Restart (Neustart) und wählst Factory reset (Zurücksetzen auf Werkseinstellungen) aus. Beide Geräte werden zurückgesetzt. Du kannst auch auf die Web-Konsole zugreifen, indem du die IP-Adresse der Videobar oder des Touch-Controller in einen Browser eingibst und das Menü...
  • Seite 35 Individuelles Zurücksetzen der Videobar auf die Werkseinstellungen Durch das Zurücksetzen werden die Standard-Werkseinstellungen der Videobar wiederhergestellt. Halte die Taste Zurücksetzen (Reset) an der Rückseite der Videobar 20 Sekunden lang gedrückt, bis die LED-Anzeige rosa blinkt und die Meldung „factory data reset“ (Zurücksetzen auf Werkseinstellungen) auf dem Bildschirm angezeigt wird.
  • Seite 36 Individuelles Zurücksetzen des Touch-Controller auf die Werkseinstellungen Durch das Zurücksetzen werden die Standard-Werkseinstellungen des Touch- Controller wiederhergestellt. Verwende eine Büroklammer, um die Taste Stiftloch-Reset (Pinhole reset) an der Rückseite des Touch-Controller 20 Sekunden lang gedrückt zu halten, bis die Meldung „factory data reset“ (Zurücksetzen auf Werkseinstellungen) auf dem Bildschirm angezeigt wird.
  • Seite 37 12.2 So pflegst du dein Jabra-Gerät Das Jabra PanaCast 50 Videobar-System ist nicht für den Gebrauch im Freien geeignet. • Vermeide direkte Sonneneinstrahlung und Temperaturen über 40 °C bzw. unter 0 °C. • Setze die Kamera oder Kabel weder Regen noch anderen Flüssigkeiten aus.
  • Seite 38 Weitere Informationen zum Jabra PanaCast 50 Videobar-System erhältst du unter jabra.com/help/panacast50vbs/getstarted...
