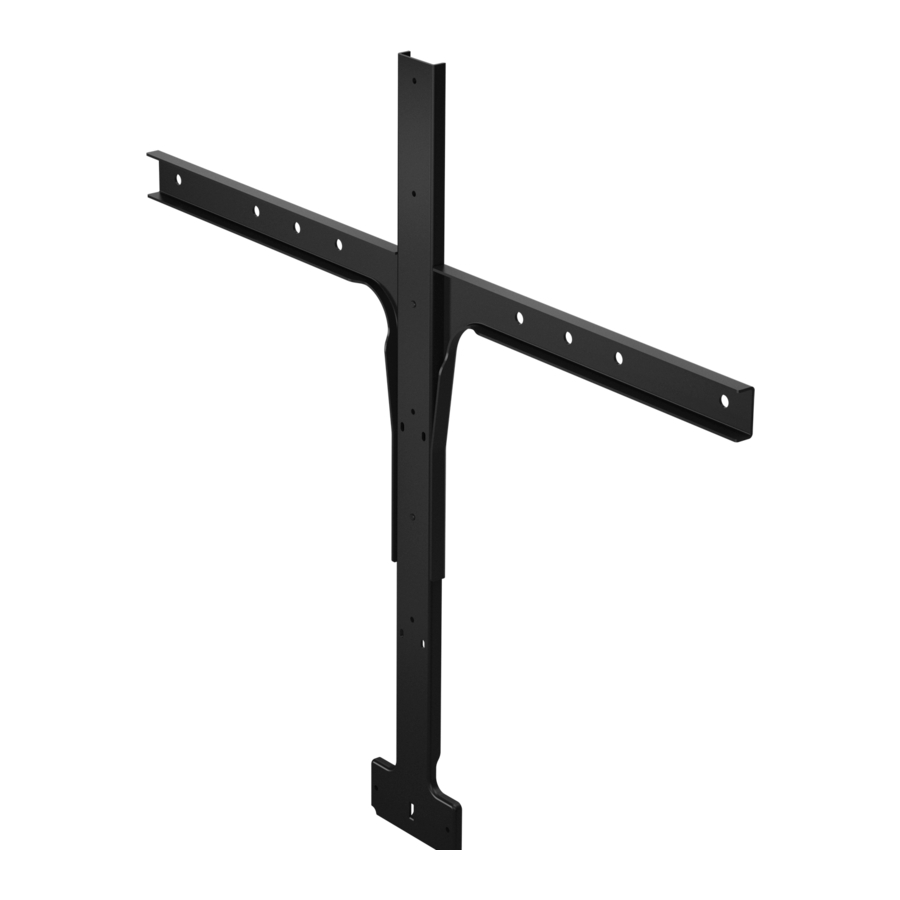

Jabra PanaCast 50 Handbuch

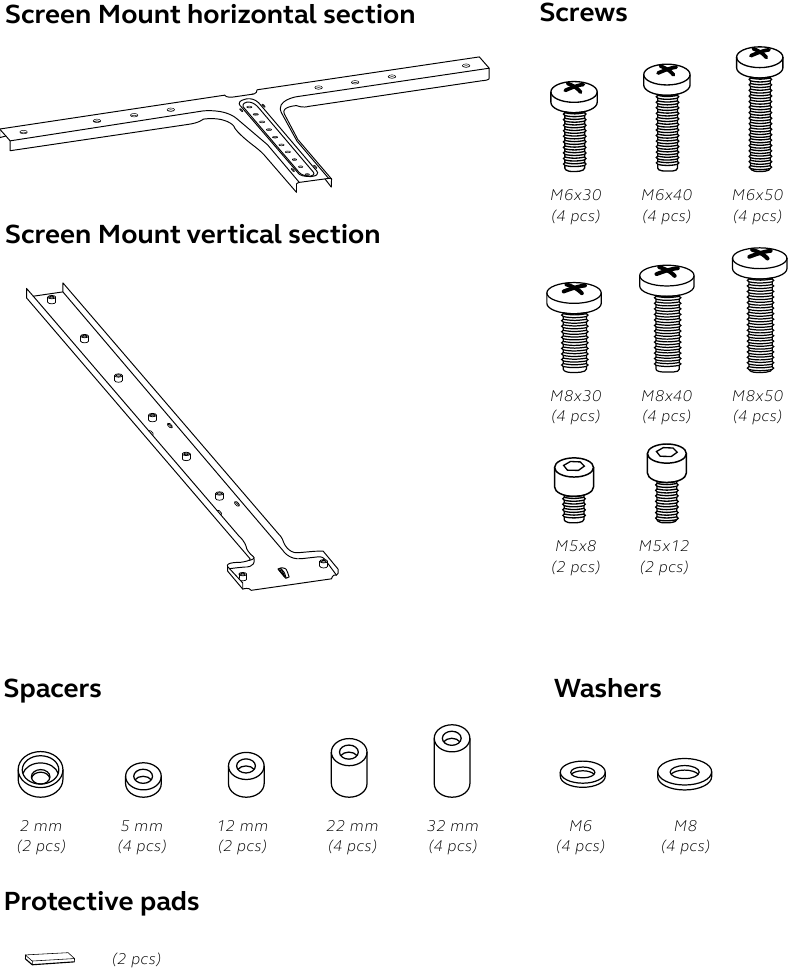

Auspacken

Benötigtes Werkzeug (nicht im Lieferumfang enthalten)

Installation

Installation unterhalb des Bildschirms

1. Wenn der Bildschirm bereits an der Wand montiert ist, entfernen Sie ihn von der Wand.

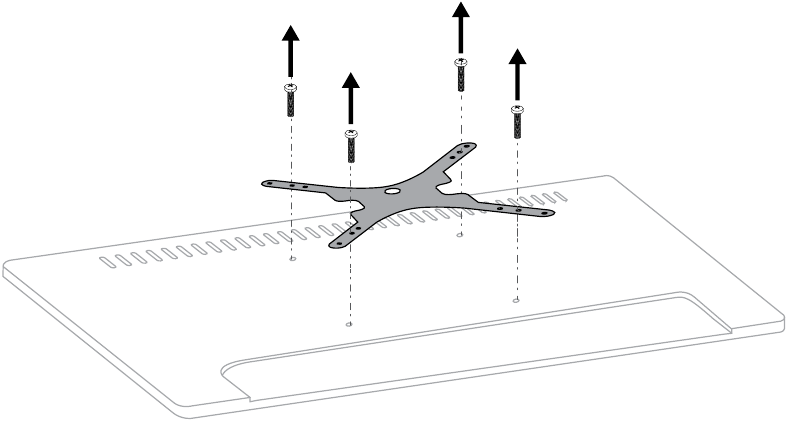

2. Entfernen Sie die vorhandene VESA-Halterung von Ihrem Bildschirm.

3. Messen Sie den Abstand zwischen dem VESA-Halterungsloch und der Unterseite des Bildschirms. Dieser Abstand ist X.

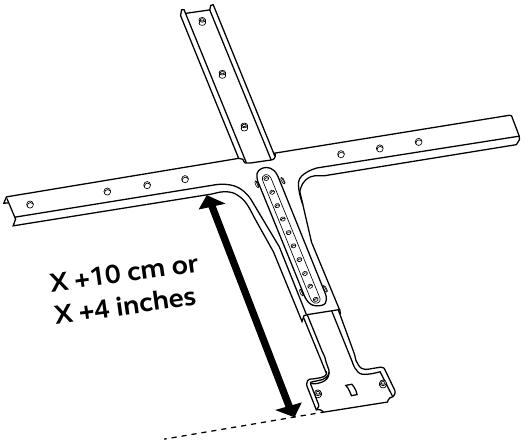

4. Montieren Sie die Bildschirmhalterung und stellen Sie sicher, dass der dargestellte Abstand ca. X +10 cm oder X +4 Zoll beträgt.

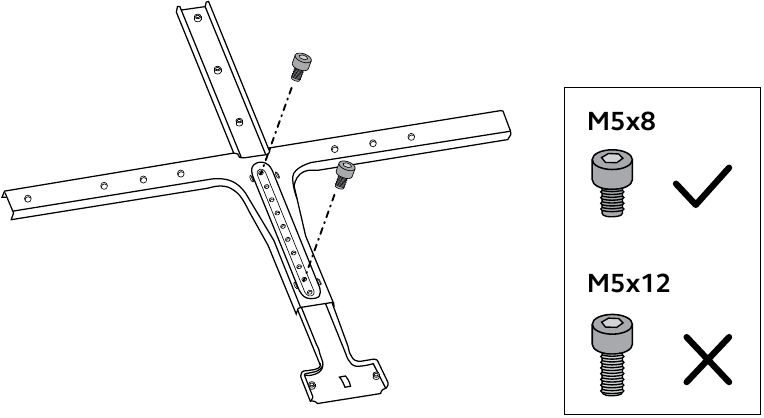

5. Schrauben Sie die horizontalen und vertikalen Abschnitte mit den mitgelieferten M5x8-Schrauben und einem 4-mm-Innensechskantschlüssel zusammen.

6. Kleben Sie die selbstklebenden Schutzpolster auf die Rückseite der Bildschirmhalterung.

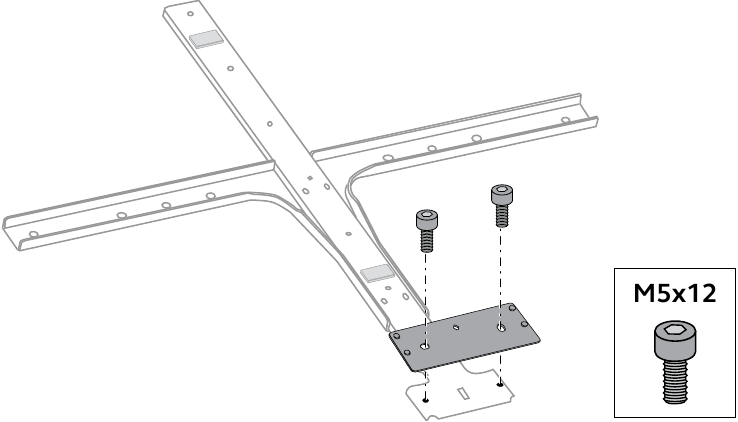

7. Schrauben Sie die Wandhalterung an die Bildschirmhalterung mit den M5x12-Schrauben und einem 4-mm-Innensechskantschlüssel.

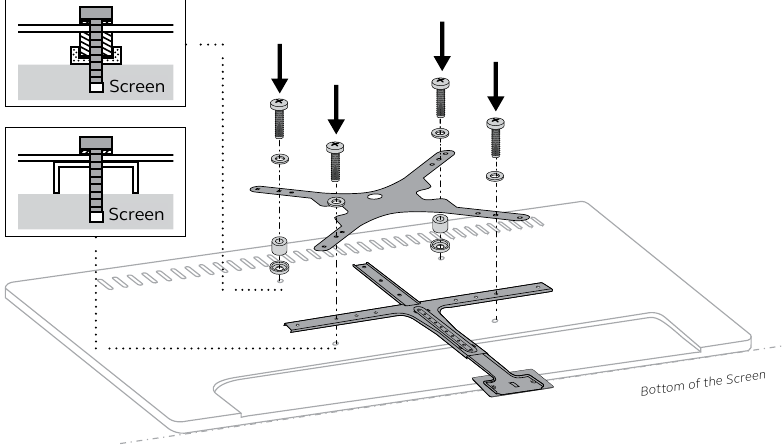

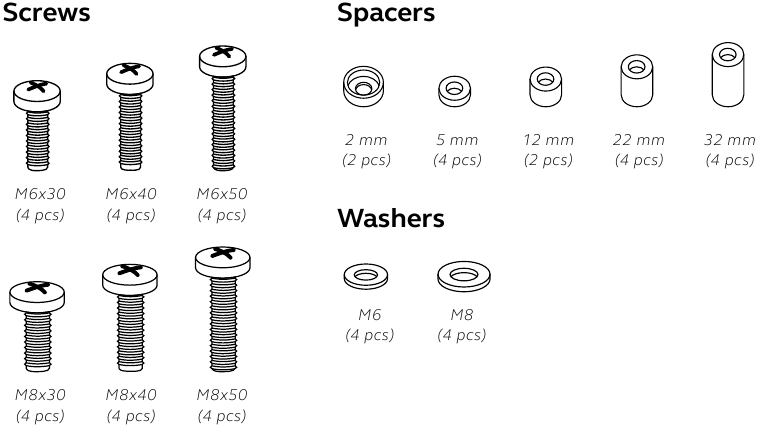

8. Wählen Sie die Schrauben, Unterlegscheiben und Abstandshalter, die am besten zu den Konturen Ihres Bildschirms passen.

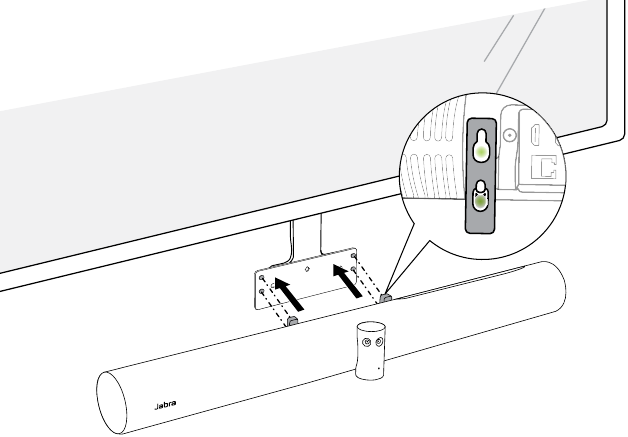

9. Schrauben Sie die Bildschirmhalterung und die VESA-Halterung (nicht im Lieferumfang enthalten) wie abgebildet am Bildschirm fest und verwenden Sie dabei die ideale Abstandshalterlänge für die obersten Schrauben.

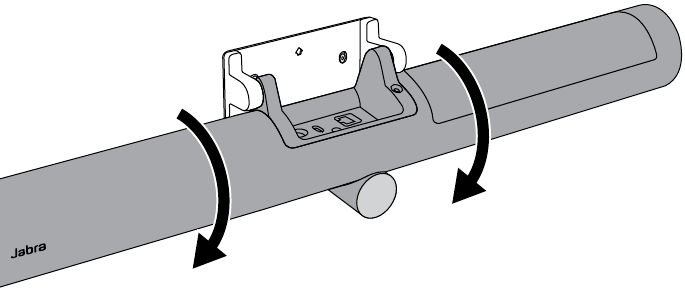

10. Befestigen Sie die Video Bar an der Bildschirmhalterung. Schrauben sind nicht erforderlich.

11. Drehen Sie die Video Bar nach unten, um einfachen Zugang zu den Anschlüssen zu erhalten.

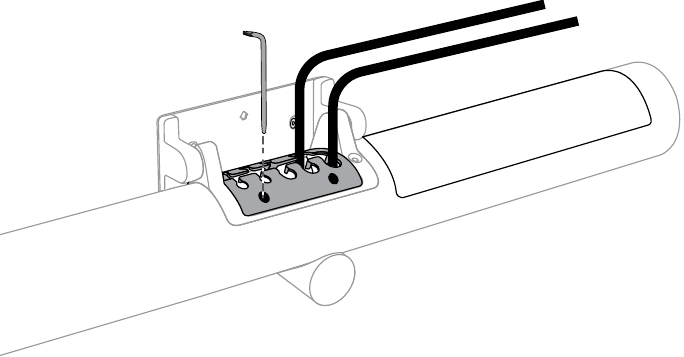

12. Schließen Sie die entsprechenden Kabel an die Video Bar an..

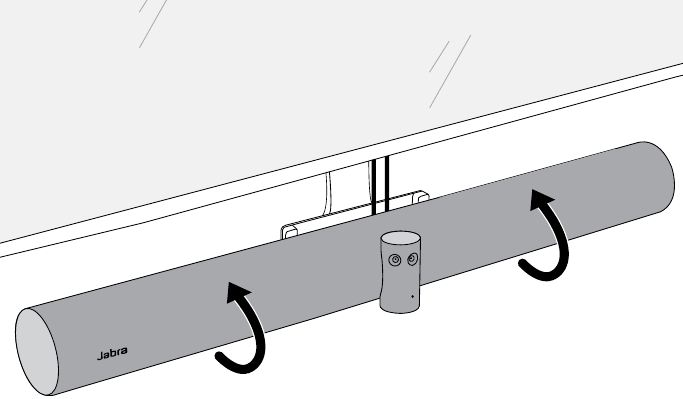

13. Schrauben Sie die Kabelabdeckung mit den mitgelieferten Schrauben an der Video Bar fest.

14. Drehen Sie die PanaCast 50 in ihre Endposition und winkeln Sie die Kamera so an, dass sie auf Augenhöhe zeigt.



Installation oberhalb des Bildschirms

1. Wenn der Bildschirm bereits an der Wand montiert ist, entfernen Sie ihn von der Wand.

2. Entfernen Sie die vorhandene VESA-Halterung von Ihrem Bildschirm.

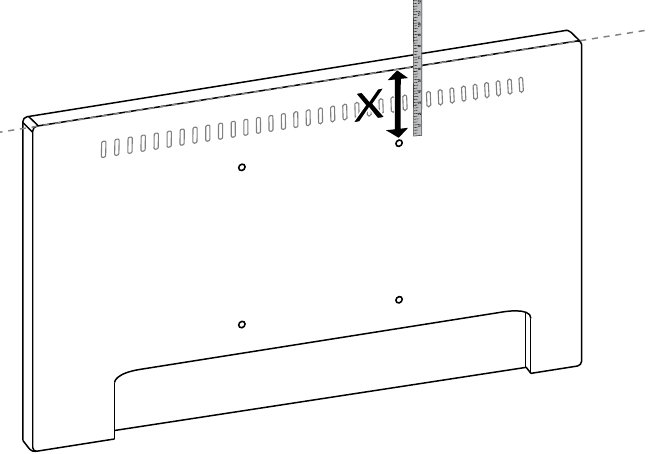

3. Messen Sie den Abstand zwischen dem VESA-Halterungsloch und der Oberseite des Bildschirms. Dieser Abstand ist X.

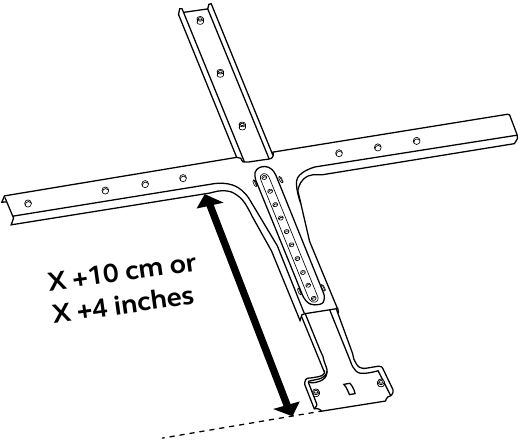

4. Montieren Sie die Bildschirmhalterung und stellen Sie sicher, dass der dargestellte Abstand ca. X +10 cm oder X +4 Zoll beträgt.

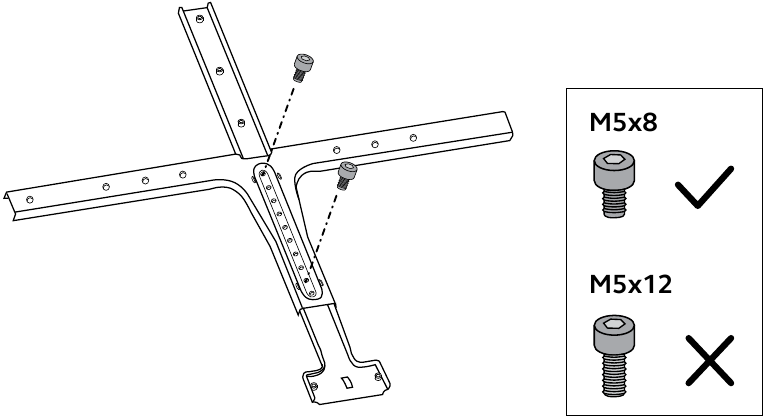

5. Schrauben Sie die horizontalen und vertikalen Abschnitte mit den mitgelieferten M5x8-Schrauben und einem 4-mm-Innensechskantschlüssel zusammen.

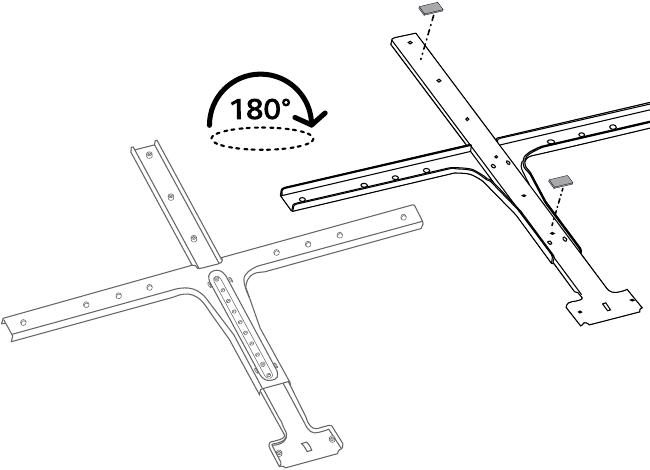

6. Kleben Sie die selbstklebenden Schutzpolster auf die Rückseite der Bildschirmhalterung.

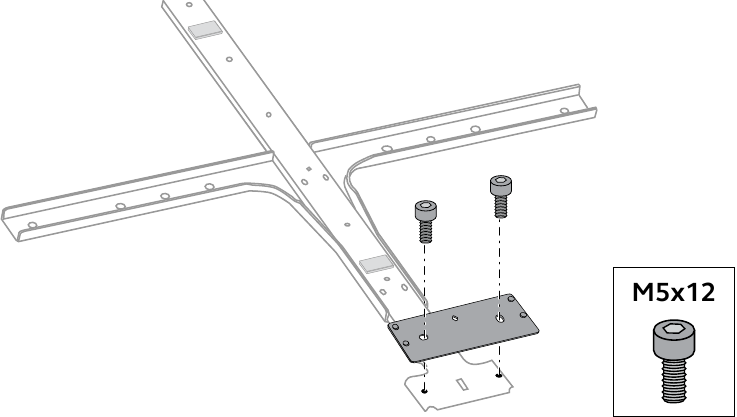

7. Schrauben Sie die Wandhalterung an die Bildschirmhalterung mit den M5x12-Schrauben und einem 4-mm-Innensechskantschlüssel.

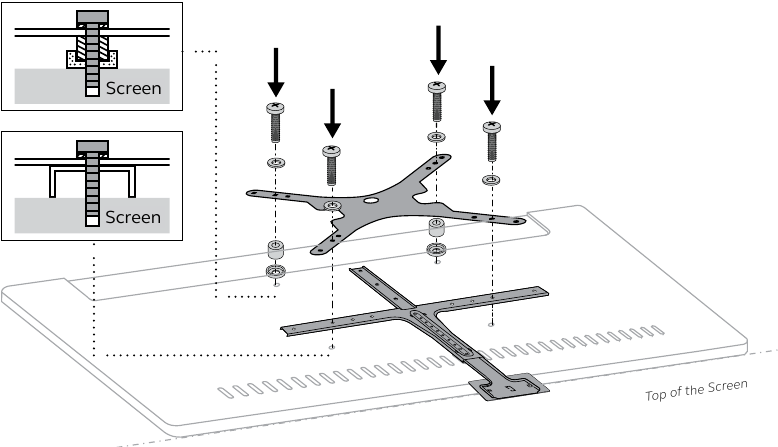

8. Wählen Sie die Schrauben, Unterlegscheiben und Abstandshalter, die am besten zu den Konturen Ihres Bildschirms passen.

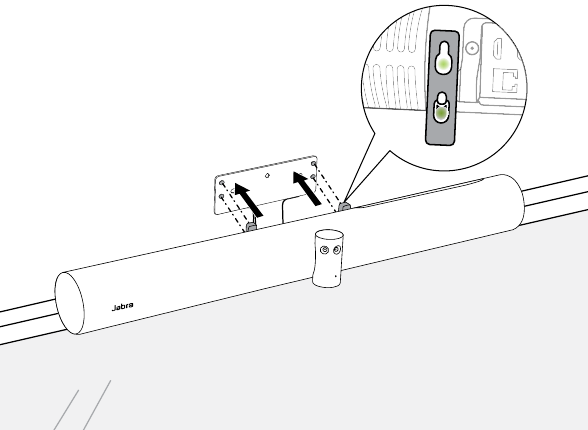

9. Schrauben Sie die Bildschirmhalterung und die VESA-Halterung (nicht im Lieferumfang enthalten) wie abgebildet am Bildschirm fest und verwenden Sie dabei die ideale Abstandshalterlänge für die obersten Schrauben.

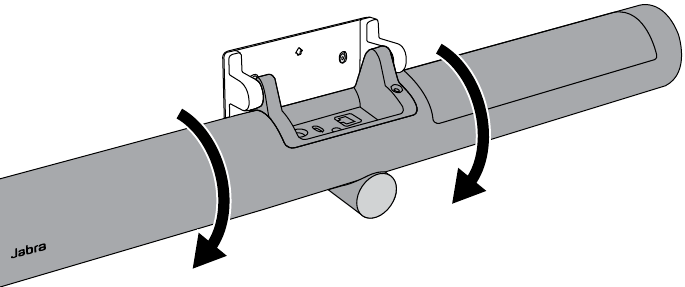

10. Befestigen Sie die Video Bar an der Bildschirmhalterung. Schrauben sind nicht erforderlich.

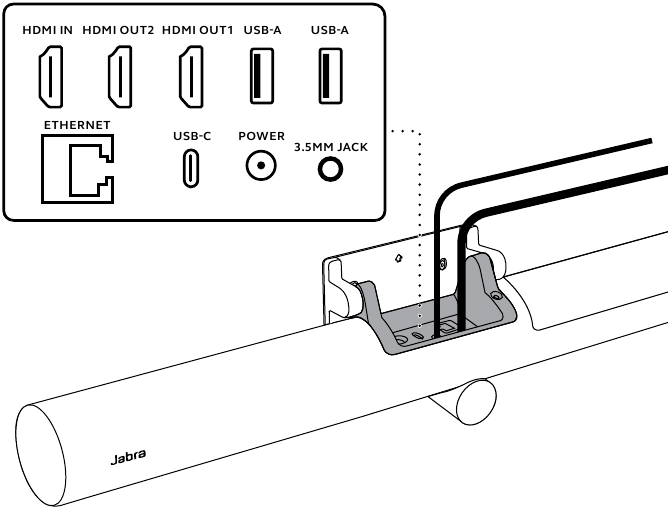

11. Drehen Sie die Video Bar nach unten, um einfachen Zugang zu den Anschlüssen zu erhalten.

12. Schließen Sie die entsprechenden Kabel an die Video Bar an..

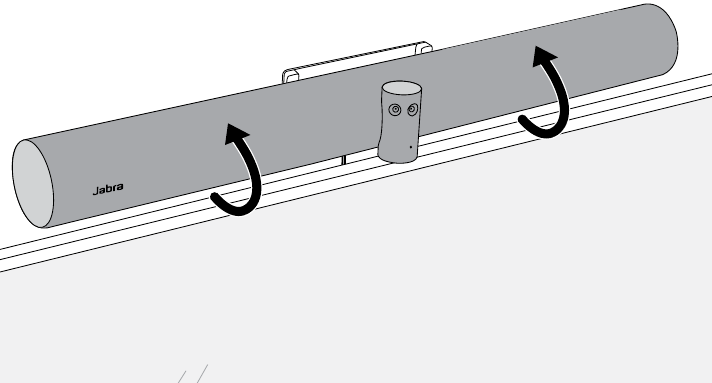

13. Schrauben Sie die Kabelabdeckung mit den mitgelieferten Schrauben an der Video Bar fest.

14. Drehen Sie die PanaCast 50 in ihre Endposition und winkeln Sie die Kamera so an, dass sie auf Augenhöhe zeigt.
