Jabra PanaCast 50 Montageanleitung
Bildschirmhalterung
Vorschau ausblenden
Andere Handbücher für PanaCast 50:
- Benutzerhandbuch (44 Seiten) ,
- Installationshandbuch (38 Seiten) ,
- Montageanleitung (12 Seiten)
Verwandte Anleitungen für Jabra PanaCast 50
Inhaltszusammenfassung für Jabra PanaCast 50

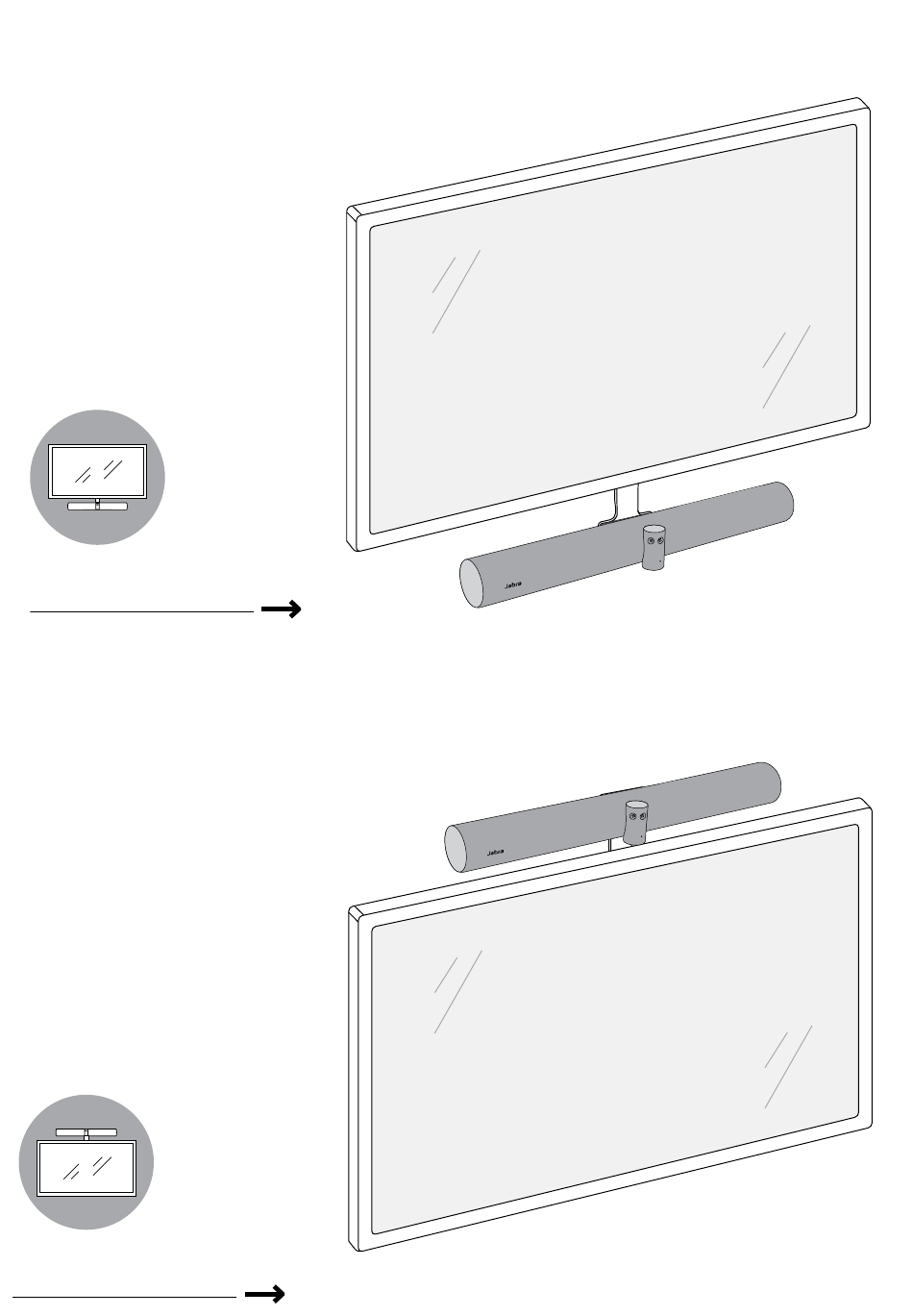

- Seite 1 PanaCast 50 Bildschirmhalterung Befestigung unter dem Bildschirm Beginnen Sie auf Seite 1 Befestigung über dem Bildschirm Beginnen Sie auf Seite 7...
-
Seite 2: Erforderliche Werkzeuge (Nicht Im Lieferumfang Enthalten)
Schrauben Bildschirmhalterung, horizontaler Abschnitt M6x30 M6x40 M6x50 (4 Stck.) (4 Stck.) (4 Stck.) Bildschirmhalterung, vertikaler Abschnitt M8x30 M8x40 M8x50 (4 Stck.) (4 Stck.) (4 Stck.) M5x8 M5x12 (2 Stck.) (2 Stck.) Abstandhalter Unterlegscheiben 2 mm 5 mm 12 mm 22 mm 32 mm (2 Stck.) (4 Stck.) (2 Stck.) (4 Stck.) - Seite 3 Wenn der Bildschirm bereits an der Wand montiert ist, nehmen Sie ihn von der Wand ab. Entfernen Sie die vorhandene VESA-Halterung von Ihrem Bildschirm.
- Seite 4 Messen Sie den Abstand zwischen dem Bohrloch der VESA-Halterung und dem unteren Bildschirmrand. Dieser Abstand ist X. Bauen Sie die Bildschirmhalterung zusammen und vergewissern Sie sich, dass der angezeigte Abstand ungefähr X +10 cm beträgt.
- Seite 5 Schrauben Sie den horizontalen und den vertikalen Abschnitt mithilfe der mitgelieferten M5x8-Schrauben und eines 4-mm-Sechskantschlüssels zusammen. M5x8 M5x12 Kleben Sie die Klebe-Schutzpolster an die Rückseite der Bildschirmhalterung.
- Seite 6 Wählen Sie die Schrauben, Unterlegscheiben und Abstandhalter aus, die am besten zur Kontur Ihres Bildschirms passen. Schrauben Abstandhalter 2 mm 5 mm 12 mm 22 mm 32 mm (2 Stck.) (4 Stck.) (2 Stck.) (4 Stck.) (4 Stck.) M6x30 M6x40 M6x50 Unterlegscheiben (4 Stck.) (4 Stck.) (4 Stck.) (4 Stck.) (4 Stck.)
- Seite 7 Neigen Sie das Scharnier an der PanaCast 50, um besser an die Schraubenlöcher zu kommen. Befestigen Sie die PanaCast 50 mithilfe der mitgelieferten M5x12-Schrauben und eines 4-mm-Sechskantschlüssels an der Wandhalterung. M5x12...
- Seite 8 Drehen Sie die PanaCast 50 in ihre endgültige Position und richten Sie die Kamera so aus, dass sie auf Augenhöhe der Meeting-Teilnehmer zeigt.
- Seite 9 Wenn der Bildschirm bereits an der Wand montiert ist, nehmen Sie ihn von der Wand ab. Entfernen Sie die vorhandene VESA-Halterung von Ihrem Bildschirm.
- Seite 10 Messen Sie den Abstand zwischen dem Bohrloch der VESA-Halterung und dem oberen Bildschirmrand. Dieser Abstand ist X. Bauen Sie die Bildschirmhalterung zusammen und vergewissern Sie sich, dass der angezeigte Abstand ungefähr X +10 cm beträgt.
- Seite 11 Schrauben Sie den horizontalen und den vertikalen Abschnitt mithilfe der mitgelieferten M5x8- Schrauben und eines 4-mm-Sechskantschlüssels zusammen. M5x8 M5x12 Kleben Sie die Klebe-Schutzpolster an die Rückseite der Bildschirmhalterung.
- Seite 12 Wählen Sie die Schrauben, Unterlegscheiben und Abstandhalter aus, die am besten zur Kontur Ihres Bildschirms passen. Schrauben Abstandhalter 2 mm 5 mm 12 mm 22 mm 32 mm (2 Stck.) (4 Stck.) (2 Stck.) (4 Stck.) (4 Stck.) M6x30 M6x40 M6x50 Unterlegscheiben (4 Stck.) (4 Stck.) (4 Stck.) (4 Stck.) (4 Stck.)
- Seite 13 Neigen Sie das Scharnier an der PanaCast 50, um besser an die Schraubenlöcher zu kommen. Befestigen Sie die PanaCast 50 mithilfe der mitgelieferten M5x12-Schrauben und eines 4-mm-Sechskantschlüssels an der Wandhalterung. M5x12...
- Seite 14 Drehen Sie die PanaCast 50 in ihre endgültige Position und richten Sie die Kamera so aus, dass sie auf Augenhöhe der Meeting-Teilnehmer zeigt.
