6.3.4 COM-Anschlussspezifikationen

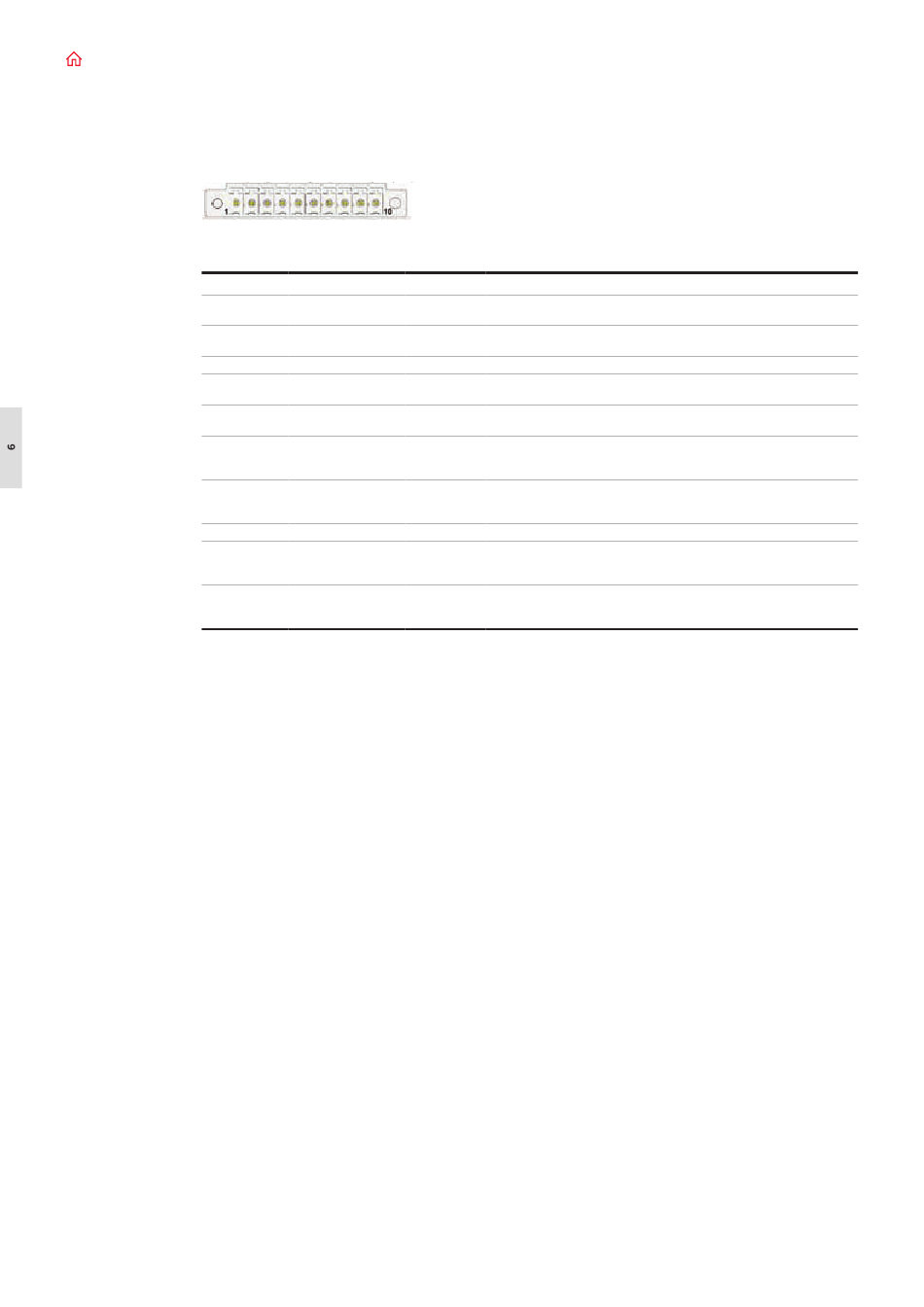

Anschlusslayout:
Anschlussbelegung:
Pin Nr.
1
2
3
4
5
6
7
8
9
10
Spezifikationen für Anschlüsse:
• Anschlussleiste, Header.
• Typ: Stecker.
• Typ: 10-polig, 3,5-mm-Teilung.
Spezifikationen für Gegenstecker:
• Steckbarer Schraubklemmenblock.
• Typ: Buchse.
• Typ: 10-polig, 3,5-mm-Teilung.
• Beispiel:
Hersteller: Shenzhen Connection Electronics Co., Ltd. Teilenummer: MC 1,5/10-STF-3,5 – 1847204
(oder gleichwertig).
E D G E I N D U S T R I A L G AT E W AY
T M
Signal
COM 0: D+
COM 0: D-
COM 0: IGND
COM 0: D+
COM 0: D-
COM 1: TX/D-
COM 1: RX/D+
COM 1: GND
COM 1: RX/D+
COM 1: TX/D-
Typ
O
O
P
I
I
O
I
P
I
O
Beschreibung
COM Port 0:
RS-485: A (D+ Leitung)
COM Port 0:
RS-485: B (D- Leitung)
Erde (getrennt)
COM Port 0:
RS-485: A (D+ Leitung)
COM Port 0:
RS-485: B (D- Leitung)
COM Port 1:
RS-232: TX
RS-485: B (D- Leitung)
COM Port 1:
RS-232: RX
RS-485: A (D+ Leitung)
Erde (nicht getrennt)
COM Port 1:
RS-232: RX
RS-485: A (D+ Leitung)
COM Port 1:
RS-232: TX
RS-485: B (D- Leitung)
