8.2.2 Austausch der DIN-Schienen-Montageklemme durch
die Montagehalterung
Für den Austausch der DIN-Schienen-Montageklemme durch die Montagehalterung gehen Sie
folgendermaßen vor:
1. Entfernen Sie die 3 Schrauben, mit denen die DIN-Schienen-Montageklemme befestigt ist.
2. Entfernen Sie die DIN-Schienen-Montageklemme.
3. Platzieren Sie die 3 Abstandshalter (H = 4 mm; Außendurchm. = 14 mm, Innendurchm. = 7 mm) und
Montagehalterung.
4. Ziehen Sie die 3 Schrauben an, die in Schritt 1 entfernt wurden, mit einem Drehmoment von 0,7 Nm an.
—

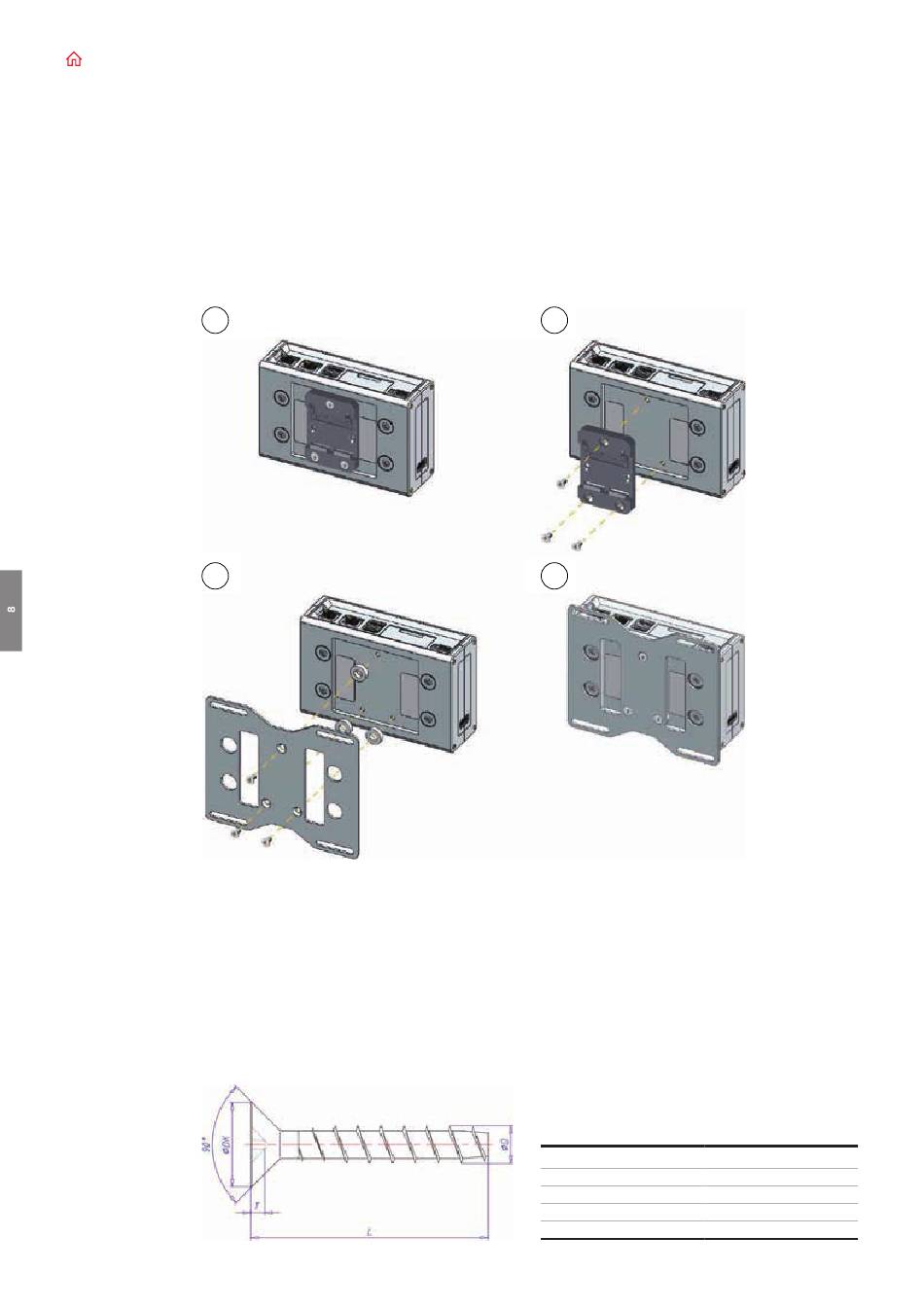

1
Abbildung 15
3
8.2.3 Schrauben für die Verwendung mit der Montagehalterung oder
der DIN-Schienen-Montageklemme
Die drei (3) Schrauben, mit den denen die Halterung an der DIN-Schienen Montageklemme befestigt ist,
weisen die folgenden Merkmale auf:
• Phillips Typ H Kreuzschlitz-Senkkopfschraube KA35x12.
• Vollgewinde.
• Rostfreier Stahl.
• Beispiel für Hersteller und Teilenummer: Bossard BN 13580 2000997.
—
Abbildung 16
E D G E I N D U S T R I A L G AT E W AY
T M
2
4
Referenz
ØΦDK
T
L
ØD
Wert (mm)
7,3
1,3
12
3,5
