A B B A B I L I T Y
—
6.3 COM-Ports
Das ABB Ability™ Edge Industrial Gateway bietet die folgenden COM-Ports:
• 1x RS-485: COM 0; Überspannungsschutz, isoliert, Half-Duplex
• 1x RS-232/485: COM 1; Überspannungsschutz, RS-485-Abschluss und Failsafe-Widerstände
(Standard: RS-232).
COM-Port-Spezifikationen:
• Die COM-Ports sind spannungsgeschützt.
• Maximal unterstützte Baudraten sind:
•
•
Die Antennenanschlüsse befinden sich an der Frontseite.
6.3.1 Hinweis für Abschlusswiderstände für COM 1 im RS-485-Modus
COM 1 hat 2 Stiftpaare (jedes Signal ist doppelt vorhanden):
• Wenn sich das ABB Ability™ Edge Industrial Gateway am Anfang oder am Ende einer RS-485-Kette
befindet, kann ein Stift-Ersatzteilpaar verwendet werden, um einen dauerhaft Standard-Achswiderstand
von 120Ω zu verbinden, falls die Anwendung dies erfordert.
• Liegt das ABB Ability™ Edge Industrial Gateway nicht am Anfang oder Ende der RS-485-Kette, stehen
zwei Optionen zur Verfügung:
• Option 1: Ein Stiftpaar muss nicht angeschlossen bleiben.
• Option 2: Ein Stiftpaar kann verwendet werden, um das vorherige Gerät der Kette zu verbinden,
und das andere Paar kann zum Anschluss des folgenden Geräts der Kette verwendet werden.
6.3.2 Hinweis für Failsafe-Widerstände für COM 0 im RS-485-Modus
Failsafe-Widerstände (1.21 kΩ) sind bereits standardmäßig eingesteckt und können vom Benutzer
nicht entfernt werden.
6.3.3 Hinweis für Failsafe-Widerstände für COM 1 im RS-485-Modus
Um die RS-485-Failsafe-Widerstände einzusetzen, verwenden Sie den im Service Panel verfügbaren
DIP-Schalter.

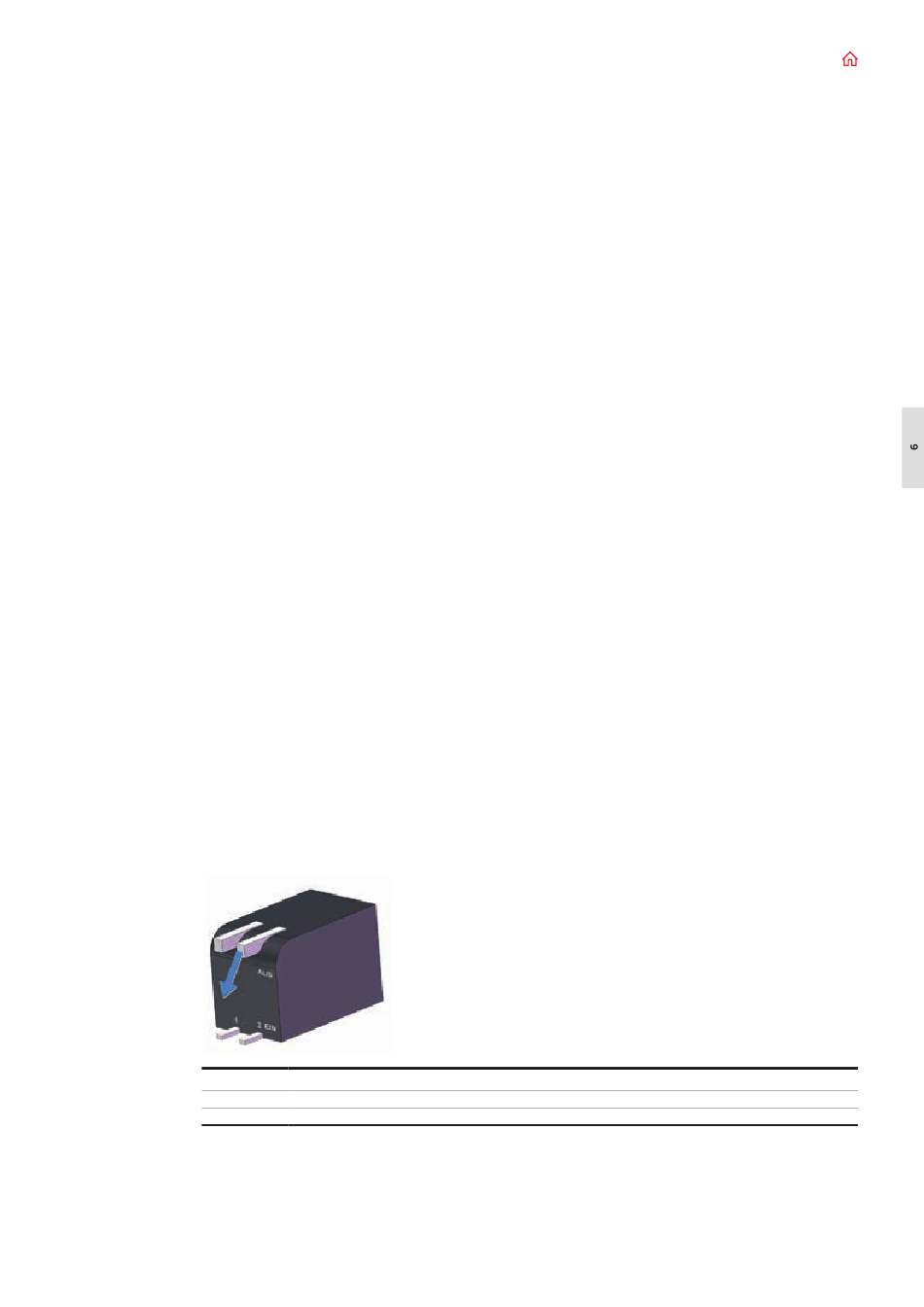

Bedeutung der Schalter
Die Standard-DIP-Schalterkonfiguration ist OFF (AUS); das bedeutet, dass keine Widerstände
eingesteckt sind.
—
Abbildung 10
SW #
1
2
E D G E I N D U S T R I A L G AT E W AY
T M
Für den RS-232-Modus: bis zu 450 Kbit/s
Für den RS-485-Modus: bis zu 1,75 Mbit/s
Signal
RS232_RX/485_D+ Leitung
RS232_TX/485_D- Leitung
AN: 4,7 kΩ Pull-up-Widerstand auf COM 1 eingesteckt
AN: 4,7 kΩ Pull-down-Widerstand auf COM 1 eingesteckt
39
Beschreibung
