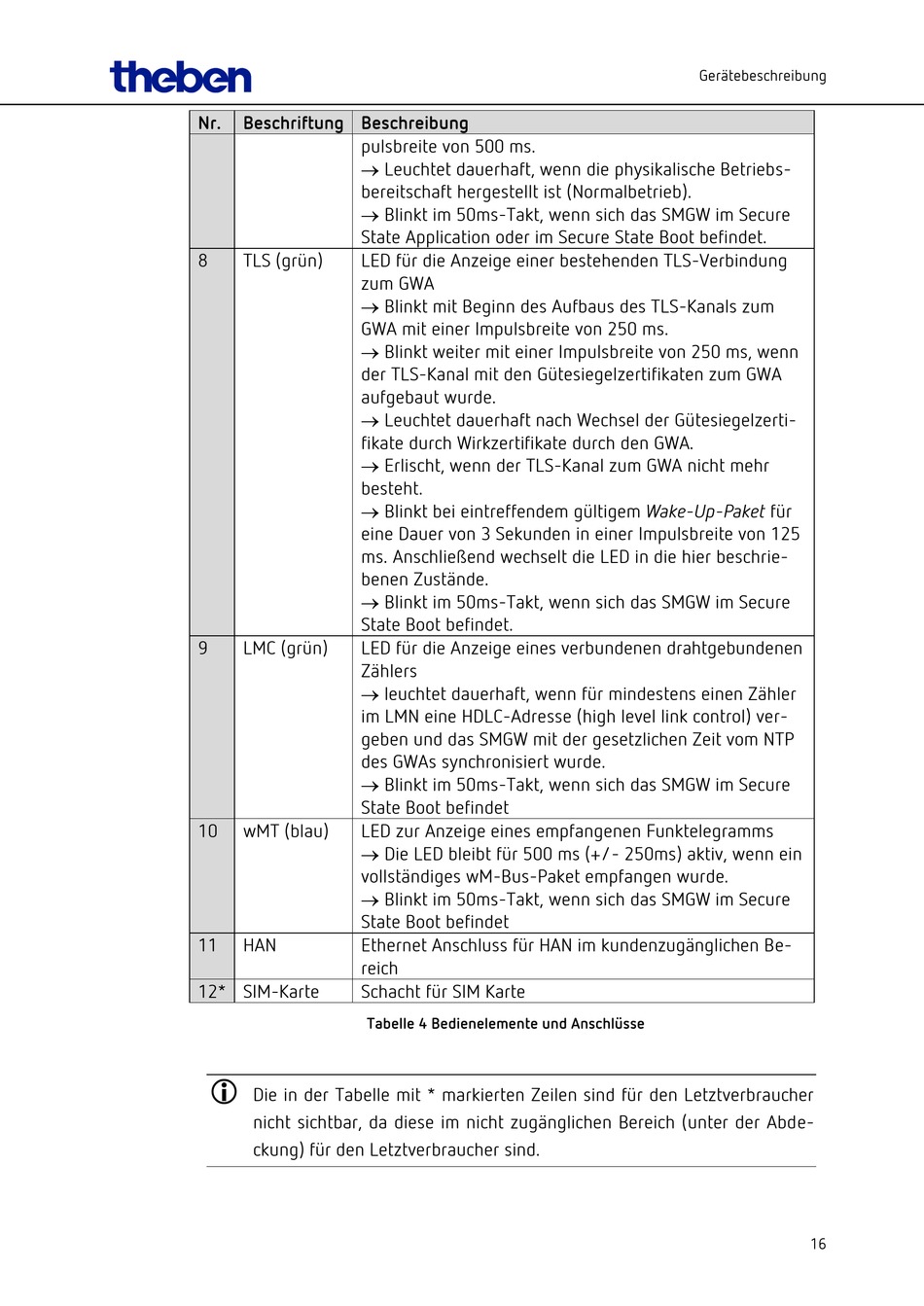

Theben CONEXA 3.0 Handbuch Seite 16

Nr. Beschriftung Beschreibung
pulsbreite von 500 ms.
 Leuchtet dauerhaft, wenn die physikalische Betriebs-
bereitschaft hergestellt ist (Normalbetrieb).
 Blinkt im 50ms-Takt, wenn sich das SMGW im Secure
State Application oder im Secure State Boot befindet.
8 TLS (grün) LED für die Anzeige einer bestehenden TLS-Verbindung
zum GWA
 Blinkt mit Beginn des Aufbaus des TLS-Kanals zum
GWA mit einer Impulsbreite von 250 ms.
 Blinkt weiter mit einer Impulsbreite von 250 ms, wenn
der TLS-Kanal mit den Gütesiegelzertifikaten zum GWA
aufgebaut wurde.
 Leuchtet dauerhaft nach Wechsel der Gütesiegelzerti-
fikate durch Wirkzertifikate durch den GWA.
 Erlischt, wenn der TLS-Kanal zum GWA nicht mehr
besteht.
 Blinkt bei eintreffendem gültigem Wake-Up-Paket für
eine Dauer von 3 Sekunden in einer Impulsbreite von 125
ms. Anschließend wechselt die LED in die hier beschrie-
benen Zustände.
 Blinkt im 50ms-Takt, wenn sich das SMGW im Secure
State Boot befindet.
9 LMC (grün) LED für die Anzeige eines verbundenen drahtgebundenen
Zählers
 leuchtet dauerhaft, wenn für mindestens einen Zähler
im LMN eine HDLC-Adresse (high level link control) ver-
geben und das SMGW mit der gesetzlichen Zeit vom NTP
des GWAs synchronisiert wurde.
 Blinkt im 50ms-Takt, wenn sich das SMGW im Secure
State Boot befindet
10 wMT (blau) LED zur Anzeige eines empfangenen Funktelegramms
 Die LED bleibt für 500 ms (+/- 250ms) aktiv, wenn ein
vollständiges wM-Bus-Paket empfangen wurde.
 Blinkt im 50ms-Takt, wenn sich das SMGW im Secure
State Boot befindet
11 HAN Ethernet Anschluss für HAN im kundenzugänglichen Be-
reich
12* SIM-Karte Schacht für SIM Karte
Tabelle 4 Bedienelemente und Anschlüsse

Die in der Tabelle mit * markierten Zeilen sind für den Letztverbraucher
nicht sichtbar, da diese im nicht zugänglichen Bereich (unter der Abde-
ckung) für den Letztverbraucher sind.
