Theben CONEXA 3.0 Montage- Und Bedienungsanleitung

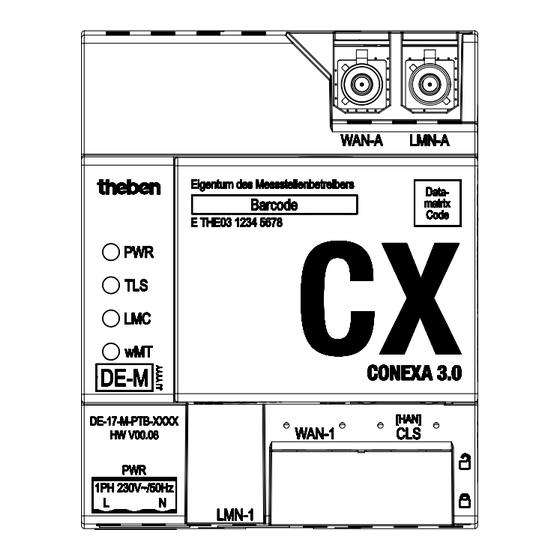

CONEXA 3.0
Smart Meter Gateway
Kommunikationsmodul für
Zählerdatenfernauslesung
Montage- und Bedienungs-
anleitung
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
†
durchführen lassen!
•
Das Gerät ist für die Montage auf DIN-Hutschienen vorge-
sehen (nach IEC 60715)
•
Es entspricht der Produktnorm EN 62052-11
(Messeinrichtungen für Wechselstromzähler) und der
Produktnorm EN 60950-1 (Einrichtungen der Informations-
technik)
Das Gerät nicht außerhalb der spezifizierten technischen
†
Daten betreiben
!
Die Montage des Gerätes muss in einem geschlossenen
Schaltschrank aus Metall oder entsprechend brandbe-
ständigem Material erfolgen!
!
Nach ordnungsgemäßer Montage darf ausschließlich die
Letztverbraucherschnittstelle (HAN) zugänglich sein!
!
Gegen unbefugtes Entriegeln des Steckmoduls muss
eine Benutzersicherung durch die Einbausituation oder
andere geeignete Maßnahmen gegeben sein!
2. Bestimmungsgemäße Verwendung
CONEXA 3.0 ist ein Smart Meter Gateway (SMGW). Es er-
möglicht eine Zählerdatenfernauslesung. Die Daten (Strom,
Gas, Wasser, Wärme) werden gesammelt, gespeichert
und verschlüsselt an den Gateway-Administrator (GWA)
weitergeleitet.
L Für eine mess- und eichrechtkonforme Verwendung
müssen die Angaben im Dokument „Betriebshinweise für
eine mess- und eichrechtkonforme Verwendung" beachtet
und umgesetzt werden.
L Das SMGW verfügt über keine integrierte Hardware-
Anzeige. Alle eichrechtlich relevanten Informationen
können über die HAN Schnittstelle mit der Transparenz-
und Displaysoftware TRuDi angezeigt werden. Weitere
Informationen hierzu finden Sie im CONEXA3.0 Handbuch
– Letztverbraucher und im Handbuch TRuDI.
L Weitere Funktionsbeschreibungen finden Sie in den nach-
folgend aufgelisteten Handbüchern.
Dokument und Bezugsquelle
CONEXA 3.0 Handbuch - Service-Techniker
https:/ /www.smart-metering-theben.de/produkt/conexa-3-0/
CONEXA 3.0 Handbuch - Letztverbraucher
https:/ /www.smart-metering-theben.de/produkt/conexa-3-0/
CONEXA 3.0 Handbuch - Gateway Administrator
307117 08
31.03.2020 https:/ /www.smart-metering-theben.de/produkt/conexa-3-0/
Betriebshinweise für eine mess- und eichrechtkonforme Verwendung
https:/ /www.smart-metering-theben.de/produkt/conexa-3-0/
COSEM HTTP Webservice
https:/ /www.smart-metering-theben.de/produkt/conexa-3-0/
Logbucheinträge CONEXA 3.0
https:/ /www.smart-metering-theben.de/produkt/conexa-3-0/
Montage- und Bedienungsanleitung
https:/ /www.smart-metering-theben.de/produkt/conexa-3-0/
Handbuch TRuDI
https:/ /www.ptb.de/cms/de/ptb/fachabteilungen/abt2/fb-23/
ag-234/info-center-234/trudi.html
Entsorgung
Gerät zur umweltgerechten Entsorgung an den Eigentümer
†
zurücksenden
3. Montage und Anschluss
CONEXA 3.0 montieren
!
Trennvorrichtung erforderlich!
Versorgungsstromkreis benötigt eine allpolige Trenn-
vorrichtung. Die Trennvorrichtung muss mindestens die
Anforderungen nach DIN VDE 100 erfüllen
!
Installationssicherung erforderlich!
Versorgungsstromkreis benötigt eine Installationssiche-
rung nach DIN VDE 100. Zusätzlicher Kurzschlussschutz
mit einem Trennvermögen l > 1500 A erforderlich.
click
CONEXA 3.0 anschließen
Spannungsversorgung anschließen
Leitung auf 8 mm (max. 9 mm) abisolieren
†
Leitung in Klemme stecken und befestigen
†
(Steckklemme Art. Nr. 9070965, Schraubklemme
Art. Nr. 9070966)
Klemme in die Spannungsversorgungsbuchse stecken
†
Ans Stromnetz anschließen
†
▻ Das Betriebssystem startet
▻ Anschließend leuchtet die Power-LED permanent
(nach ca. 60 s)
1
