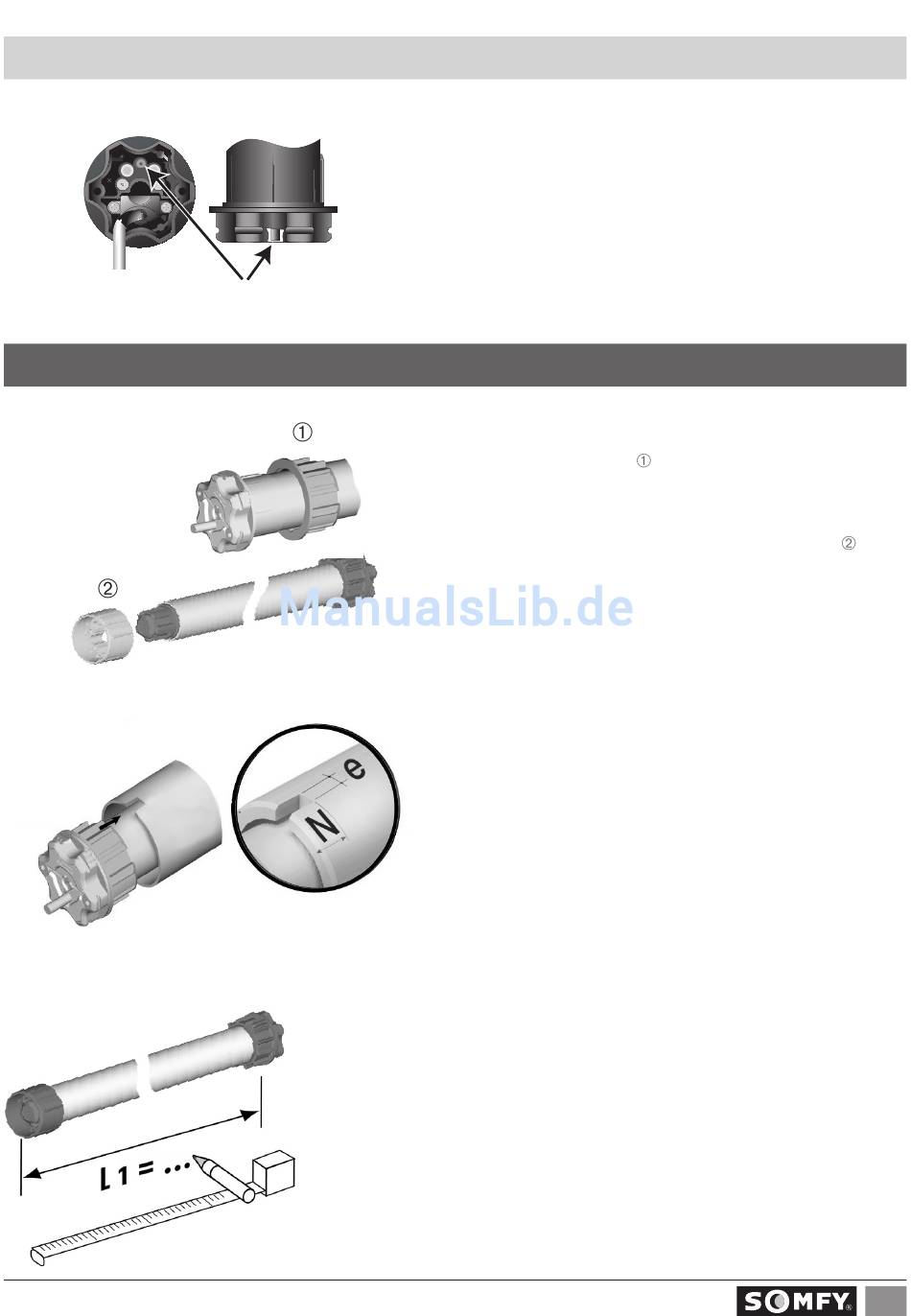

Prüfen der Einstellung
roter Resetknopf nicht eingerastet
2. Montage
Bei Fertigwellen:
Bei Präzisionsrohren:
Der Mitnehmer sollte zur Sicherheit mit der Welle/dem Präzisionsrohr verschraubt werden.
IPSO
Prüfen Sie, ob der rote Reset-Knopf nicht einge-
rastet ist. Nehmen Sie hierzu den Antrieb so in die
Hand, dass Sie den Antriebskopf sehen. Der rote
Reset-Knopf muss sichtbar sein (siehe Grafik).
Ist dies nicht der Fall, wiederholen Sie die Einstel-
lung der Drehrichtung nochmals.
Auf den Antrieb den zur jeweiligen Antriebswelle
passenden Adapter
bei bitte auf den richtigen Sitz am Nocken.
Anschließend den passenden Mitnehmer
clipsen.
Den Antrieb dem Profil entsprechend in die Welle
schieben. Achten Sie bei Verwendung eines Präzi-
sionsrohres bitte auf die Ausklinkung für den No-
cken.
N = 25 mm
e = 3,95 mm
Messen Sie hierzu das Maß L 1 am Antrieb wie ne-
benstehend gezeigt oder entnehmen Sie dieses
Maß den technischen Daten (siehe S. 7).
schieben. Achten Sie hier-
auf-
3
