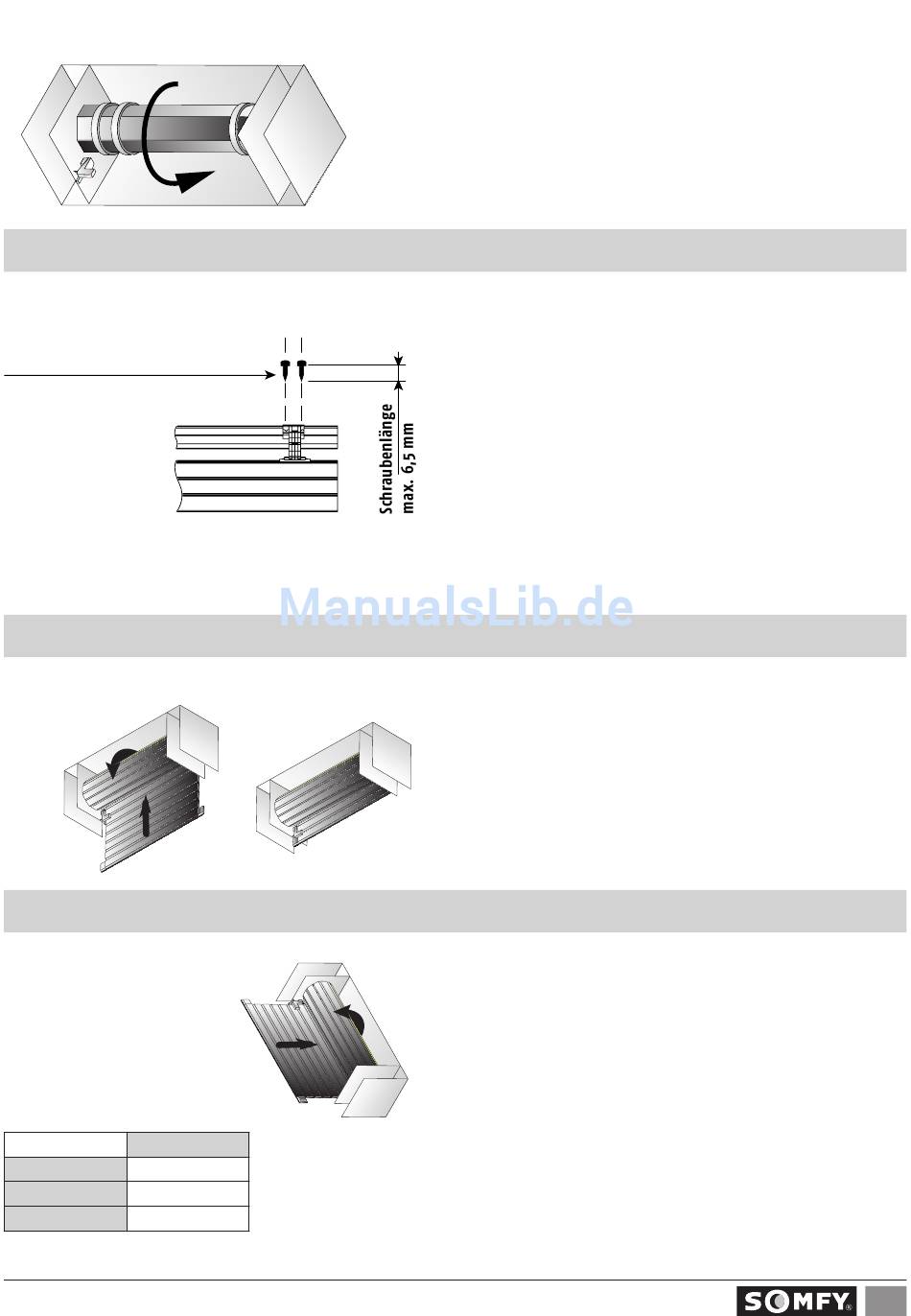

...click...click....click....click...
Feste Anschläge
Zylinderkopfschrauben
EN ISO 7049
Erste Erkennung der oberen Endlage
...click....click....click...
Erkennung obere Endlage
AUF-Richtung
IPSO 6/17
ca. 4,5 Nm*
IPSO 10/17
ca. 6,5 Nm*
IPSO 17/17
ca. 8,5 Nm*
* bauartbedingte Toleranzen möglich
IPSO
Lassen Sie den Antrieb ohne Behang so lange in
AUF-Richtung laufen, bis Sie im Bereich des An-
triebskopfes ein „Click-Geräusch" hören.
Schalten Sie den Antrieb nun ab und befestigen
Sie den Behang.
Eine automatische Endlagenerkennung über
Drehmoment ist nur bei Verwendung von festen
Wellenverbindern mit einem festen, unteren An-
schlag und Endstoppern oder einer Endschiene
möglich.
Achtung! Zur Befestigung der festen Wellenver-
binder dürfen nur freigegebene Schrauben ver-
wendet werden. Bohrungen an der Welle müssen
vor der Montage des Antriebes durchgeführt wer-
den.
Der Antrieb ist beim ersten Lauf im Lern-Modus,
dies wird durch ein „Click-Geräusch" signalisiert.
Lassen Sie den Antrieb in den Kasten laufen. Der
Antrieb schaltet bei Erreichen der oberen Endlage
durch die Endstopper oder der Endschiene selbst-
ständig ab.
Nach dem ersten Lernlauf ist diese Drehmoment-
erkennung in AUF-Richtung ausschließlich in
den letzten ca. 10 cm vor der oberen Endlage ak-
tiviert. Der Antrieb schaltet bei Erreichen der obe-
ren Endlage mit einem vom Antriebstyp abhängi-
gen Abschaltdrehmoment ab.
IPSO wurde für die horizontale Montage entwi-
ckelt. Für den Fall, dass Sie den Rollladenpanzer
im vertikalen Zustand aufwickeln wollen, muss
der Antrieb beim ersten Aufwickeln unter Um-
ständen manuell unterstützt werden.
5
