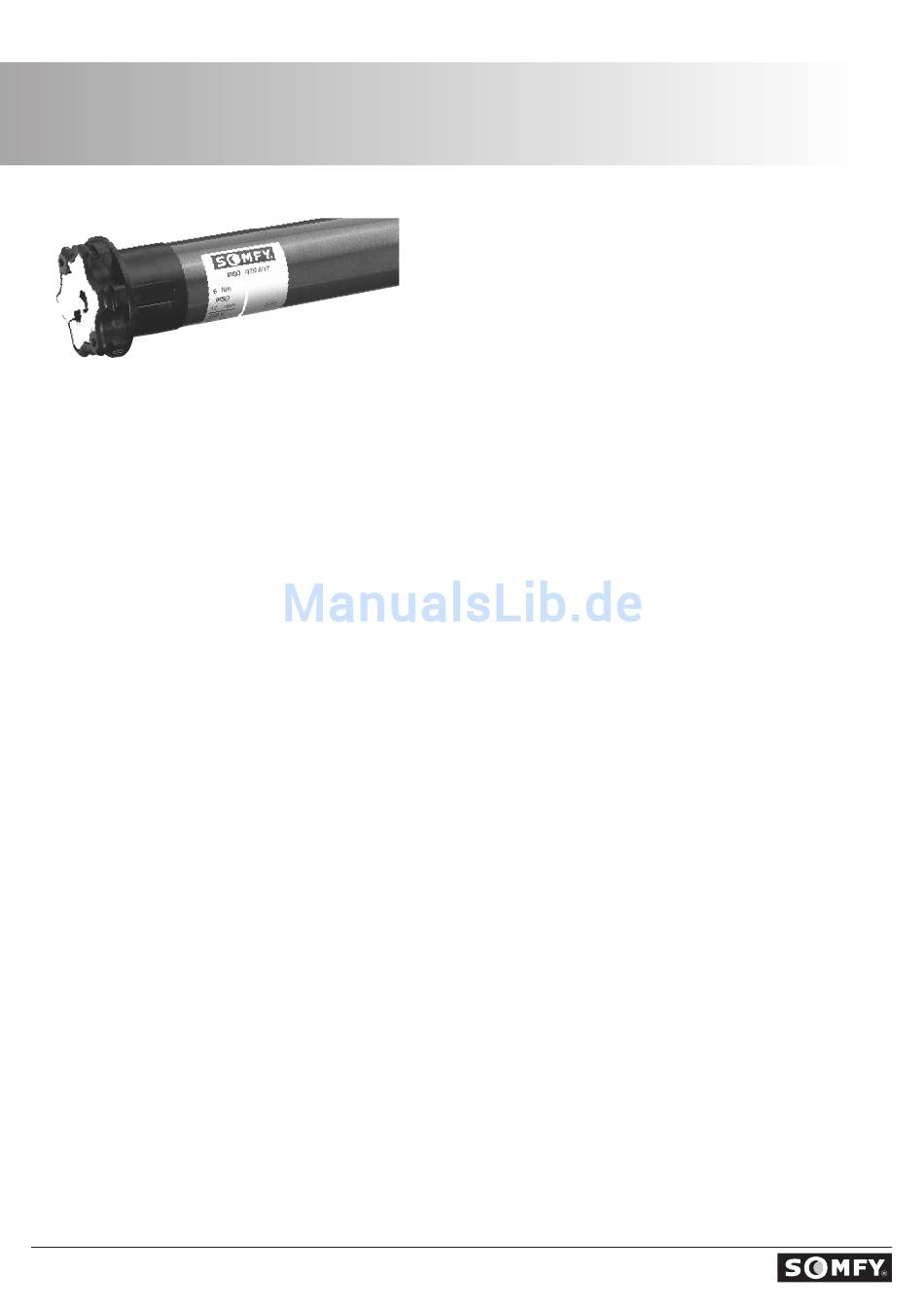

Einsteckantrieb
IPSO
Der Einsteckantrieb IPSO ist ein Einphasenkondensatorantrieb mit integrierten Endschaltern,
Bremse und Getriebe, der speziell für den Einsatz im Vorbau- bzw. Aufsatz-Rollladenelement
entwickelt wurde.
Ein Merkmal von IPSO ist die selbstständige Erkennung der oberen und unteren Endlage. Dies ist
jedoch nur unter Verwendung von festen Wellenverbindern und einem festen unteren Anschlag
möglich, eine Verwendung von Stahlfedern ist nicht erlaubt. Zudem muss der Rollladen mit einer
Endschiene oder Endstoppern ausgestattet sein! IPSO bietet eine Blockiererkennung in Ab-Rich-
tung.
1. Einstellung der Drehrichtung ...................................................................................... 2
Prüfen des Auslieferungszustandes .............................................................................. 2
Rücksetzen in den Auslieferungszustand........................................................................ 2
Einstellen der Drehrichtung.......................................................................................... 2
Prüfen der Einstellung ................................................................................................ 3
................................................................................................................ 3
Bei Fertigwellen ........................................................................................................ 3
Bei Präzisionsrohren .................................................................................................. 3
Mitnehmer verschrauben ............................................................................................ 3
3. Inbetriebnahme ........................................................................................................ 4
Anschließen des Montagekabels .................................................................................. 4
Prüfen der Drehrichtungseinstellung ............................................................................ 4
Feste Anschläge ........................................................................................................ 5
Erste Erkennung der oberen Endlage ............................................................................ 5
Erkennung der oberen Endlage .................................................................................. 5
Erkennung der unteren Endlage .................................................................................. 6
4. Anpassungen am Behang .......................................................................................... 6
Entfernen bzw. hinzufügen von Behanglamellen .......................................................... 6
5. Elektrischer Anschluss ................................................................................................ 6
6. Technische Daten ...................................................................................................... 7
7. Sicherheitshinweise .................................................................................................. 9
8. Was ist zu tun, wenn ... ............................................................................................ 10
IPSO
GEBRAUCHS-
ANWEISUNG
Vor Inbetriebnahme unbedingt die Sicherheitsan-
weisungen beachten. Bei nicht beachten der Ge-
brauchsanweisung entfällt die Somfy Gewährleis-
tung. Somfy ist nicht haftbar für Änderungen der
Normen und der Standards nach Erscheinen der
Gebrauchsanweisung!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY IPSO
Inhaltszusammenfassung für SOMFY IPSO
-
Seite 1: Inhaltsverzeichnis
Bremse und Getriebe, der speziell für den Einsatz im Vorbau- bzw. Aufsatz-Rollladenelement entwickelt wurde. Ein Merkmal von IPSO ist die selbstständige Erkennung der oberen und unteren Endlage. Dies ist jedoch nur unter Verwendung von festen Wellenverbindern und einem festen unteren Anschlag möglich, eine Verwendung von Stahlfedern ist nicht erlaubt. -
Seite 2: Einstellung Der Drehrichtung
Drehen Sie mit der linken Hand die Welle um etwa 25 Grad in AB-Richtung bzw. nach rechts bis zum hörbaren Einrasten mit einem „Click“. Motorkopf rechts ...click... Die Drehrichtung ist nun eingestellt, der Antrieb ist fertig für den Einbau in den Rollladenkasten. Motorkopf IPSO... -
Seite 3: Prüfen Der Einstellung
= 3,95 mm Der Mitnehmer sollte zur Sicherheit mit der Welle/dem Präzisionsrohr verschraubt werden. Messen Sie hierzu das Maß L 1 am Antrieb wie ne- benstehend gezeigt oder entnehmen Sie dieses Maß den technischen Daten (siehe S. 7). IPSO... -
Seite 4: Inbetriebnahme
Verschrauben Sie nun die Welle/das Präzisions- rohr mit dem Mitnehmer an der vorher berechne- ten Stelle (siehe Grafik). 3. Inbetriebnahme Anschließen des Montagekabels: Schließen Sie IPSO entsprechend der Klemmenbe- Klemmenleiste legung an. 1 Phase braun ~1420 ~1440 2 Phase schwarz... -
Seite 5: Feste Anschläge
10 cm vor der oberen Endlage ak- tiviert. Der Antrieb schaltet bei Erreichen der obe- ren Endlage mit einem vom Antriebstyp abhängi- gen Abschaltdrehmoment ab. IPSO wurde für die horizontale Montage entwi- AUF-Richtung ckelt. Für den Fall, dass Sie den Rollladenpanzer IPSO 6/17 ca. -
Seite 6: Erkennung Der Unteren Endlage
Behang mit Hilfe von festen Wellenverbindern an der Welle befestigen und nach oben fahren. 5. Elektrischer Anschluss Beachten sie bitte die Sicherheitshinweise und die technischen Daten im Anhang. IPSO muss entsprechend der Klemmenbelegung angeschlossen werden. 1 Phase braun 2 Phase... -
Seite 7: Technische Daten
Anschlusskabel in einer Schleife nach unten verlegt werden. Parallelschaltung von zwei oder mehreren Antrie- ben ist nicht erlaubt! Schalter und Schaltungen dürfen keinen gleich- zeitigen AUF- und AB-Fahrbefehl ermöglichen. 6. Technische Daten IPSO 6/17 10/17 17/17 Nennspannung/Frequenz 230 v / 50 Hz Prüfzeichen... - Seite 8 IPSO...
-
Seite 9: Sicherheitshinweise
Gesamtanlage abgestimmt sein. können, wenn Befestigungen (z.B. Verbinder) nachlassen oder gebrochen sind. - Es darf nur Original Somfy Zubehör verwendet werden (Adapter, Lager, Stecker, ...). - Vor Arbeiten an der Anlage sind alle zu montie- renden Anschlussleitungen spannungslos zu - Errichten, Prüfen, in Betrieb setzen und Fehler-... -
Seite 10: Was Ist Zu Tun, Wenn
Die Drehrichtung ist falsch eingestellt. Bauen Sie den Antrieb aus, setzen Sie die Drehrich- tung zurück und stellen Sie diese erneut ein (siehe Kapitel 1). … der Antrieb hart gegen den oberen Endanschlag fährt? Der Antrieb muss ohne Behang hochgefahren werden bis ein „Click-Geräusch“ hörbar ist (siehe Kapitel 4). IPSO... - Seite 11 Notizen IPSO...
