Funkantrieb

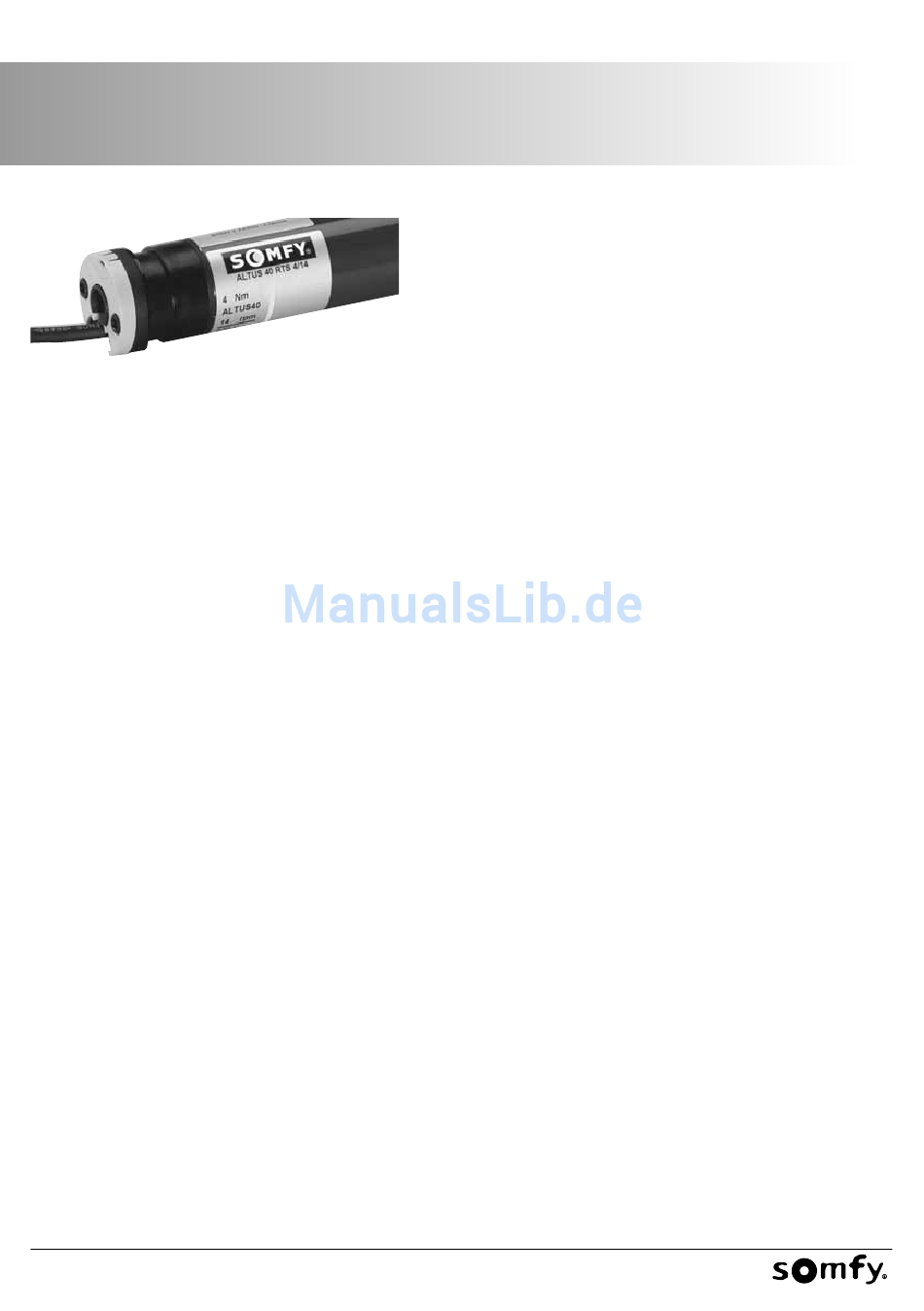

Altus 40 RTS
Altus 40 RTS ist ein Antriebssystem mit integriertem Funkempfänger speziell für Screens und Roll-
läden. Altus 40 RTS besteht aus einem Einphasenkondensatormotor mit elektronischem End-
schalter. Die Steuerbefehle werden mit der Funkfrequenz 433,42 MHz übertragen.
Auf einen Altus 40 RTS können max. 12 Somfy RTS-Sender und 3 Somfy RTS-Sensoren eingelernt
werden. Altus 40 RTS bietet auch eine frei wählbare Zwischenposition, die aus jeder Position an-
gefahren werden kann.Alle Programmierungen bleiben nach einer Spannungsunterbrechung er-
halten.
1. Programmierung ........................................................................................................ 2
Aktivieren des Senders ................................................................................................ 2
Drehrichtung des Antriebes .......................................................................................... 2
Einstellen und Speichern der Endlagen.......................................................................... 2
Programmieren eines ersten Senders ............................................................................ 3
Programmieren eines weiteren Senders bzw. Sensors...................................................... 3
Löschen eines eingelernten Senders bzw. Sensors .......................................................... 3
Einlernen einer Zwischenposition ................................................................................ 4
Aufrufen einer Zwischenposition .................................................................................. 4
Löschen der Zwischenposition ...................................................................................... 4
Nachjustieren der Endlagen ........................................................................................ 4
Ersetzen eines verloren gegangenen Senders ................................................................ 5
Rücksetzen in Auslieferungszustand (ein Antrieb an einer Sicherung) ................................ 5
Rücksetzen in Auslieferungszustand (mehrere Antriebe an einer Sicherung) ...................... 6
2. Wind-/Sonnenautomatik ............................................................................................ 7
Sonnenautomatik ein-/ausschalten (mit Telis Soliris RTS + Soliris Sensor RTS) ...................... 7
Funktionsweise der Sonnenautomatik mit Soliris Sensor RTS ............................................ 7
Funktionsweise der Windautomatik mit Soliris/Eolis Sensor RTS ........................................ 8
3. Elektrischer Anschluss ................................................................................................ 8
4. Montage .................................................................................................................. 9
5. Technische Daten...................................................................................................... 10
6. Sicherheitshinweise .................................................................................................. 11
7. Zeichenerklärung ...................................................................................................... 12
8. Was ist zu tun, wenn ... ............................................................................................ 12
Altus 40 RTS
GEBRAUCHS-
ANWEISUNG
Vor Inbetriebnahme bitte unbedingt die Sicher-
heitsanweisungen beachten. Bei Nichtbeachtung
entfällt die Somfy Gewährleistung. Somfy ist nach
Erscheinen der Gebrauchsanweisung nicht haftbar
für Änderungen der Normen und der Standards!
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY Altus 40 RTS
Inhaltszusammenfassung für SOMFY Altus 40 RTS
-
Seite 1: Inhaltsverzeichnis
Die Steuerbefehle werden mit der Funkfrequenz 433,42 MHz übertragen. Auf einen Altus 40 RTS können max. 12 Somfy RTS-Sender und 3 Somfy RTS-Sensoren eingelernt werden. Altus 40 RTS bietet auch eine frei wählbare Zwischenposition, die aus jeder Position an- gefahren werden kann.Alle Programmierungen bleiben nach einer Spannungsunterbrechung er-... -
Seite 2: Programmierung
1. Programmierung Immer nur den zu programmierenden Altus 40 RTS an die Netzspannung anschließen! Altus 40 RTS kann nur eingebaut in der Welle programmiert werden (siehe S. 9, Montage) Aktivieren des Senders Um den Antrieb zu aktivieren drücken Sie gleich- zeitig AUF und AB bis der Antrieb mit einer kurzen AUF-/AB-Bewegung bestätigt. -
Seite 3: Programmieren Eines Ersten Senders
> 5 s taste, bis der Antrieb mit einer kurzen AUF-/AB- Bewegung bestätigt. Danach an dem Sender (B, C, ...) bzw. Sensor, den Sie löschen wollen, die PRO- Grammiertaste drücken, bis der Antrieb erneut mit einer kurzen AUF-/AB-Bewegung bestätigt. Altus 40 RTS... -
Seite 4: Einlernen Einer Zwischenposition
Einlernen einer Zwischenposition/IP (IP= intermediate position) Bei Altus 40 RTS haben Sie die Möglichkeit eine individuelle Zwischenposition einzulernen. Fahren Sie den Behang in die Position, die Sie zu- Justieren künftig als Zwischenposition direkt anfahren möchten. Drücken Sie nun solange STOP, bis der >... -
Seite 5: Ersetzen Eines Verloren Gegangenen Senders
Der Antrieb bestä- tigt mit einer 5 sec.-Bewegung. Drücken Sie nun die PROGrammiertaste solange, bis der Antrieb > 7 s das Rücksetzen zweimal mit einer kurzen AUF- /AB-Bewegung bestätigt. Alle Einstellungen müssen neu vorgenommen werden (siehe S. 2). Altus 40 RTS... -
Seite 6: Rücksetzen In Auslieferungszustand (Mehrere Antriebe An Einer Sicherung)
Drücken Sie nun die PROGrammiertaste des Sen- ders C solange, bis der Antrieb C das Rücksetzen > 7 s zweimal mit einer kurzen AUF-/AB-Bewegung bestätigt. Alle Einstellungen müssen neu vorge- nommen werden (siehe S. 2). Altus 40 RTS... -
Seite 7: Wind-/Sonnenautomatik
Endlage oder in die eventuell einprogrammierte Zwischenposition (IP). Fällt die gemessene Helligkeit am Soliris Sensor RTS unter den eingestellten Wert, wird die Ein- > 30-15 min. fahrverzögerungszeit (30-15 min.) aktiviert. Nach Ablauf der Einfahrverzögerungszeit fährt der Be- hang ein. Altus 40 RTS... -
Seite 8: Funktionsweise Der Windautomatik Mit Soliris/Eolis Sensor Rts
Der Abstand zwischen zwei Empfängern sollte mindestens 200 mm betragen ● Starke lokale Sendeanlagen (z.B. Funk-Kopfhörer), deren Sendefrequenz mit der Steuerung identisch ist, können die Funktion beeinflussen. Altus 40 RTS muss entsprechend der Klemmenbelegung angeschlossen werden. 230 V/50 Hz 1 Phase = braun... -
Seite 9: Montage
Maß den technischen Daten (S. 10)... mm L 1 = Verschrauben Sie nun die Welle/das Präzisions- rohr mit dem Mitnehmer an der vorher berechne- ten Stelle (siehe Grafik). A : 5 mm B : 5 mm Altus 40 RTS... -
Seite 10: Technische Daten
5. Technische Daten Altus 40 RTS 3/30 4/14 9/14 13/8 Nennspannung/Frequenz 230V/50Hz Prüfzeichen Schutzart IP 44 Schutzklasse Nenndrehmoment Nenndrehzahl (U/min.) Leistungsaufnahme (W) Einschaltdauer (min.) Anzahl der Kabeladern Adernquerschnitt (mm 1,00 Kapazität der Endabschaltung 200 Umdrehungen Betriebstemperatur -10° bis +40° C (ausnahmsweise: -25° bis +70° C) -
Seite 11: Sicherheitshinweise
Gesamtanlage abgestimmt sein. renden Anschlussleitungen spannungslos zu schalten. Alle nicht benötigten Leitungen sind zu - Es darf nur Original Somfy Zubehör verwendet entfernen und alle Einrichtungen, die nicht für werden (Adapter, Lager, Stecker, ...). eine Betätigung mit dem Antrieb benötigt wer- - Errichten, Prüfen, in Betrieb setzen und Fehler-... -
Seite 12: Zeichenerklärung
(siehe S. 3, Programmieren eines ersten Senders)..der Antrieb nicht zurüchgesetzt werden kann? ➔ Überprüfen Sie durch kurzes drücken von AUF bzw. AB am Sender, ob dieser auf den An- trieb programmiert wurde (siehe S. 3, Programmieren eines ersten Senders). Altus 40 RTS...
