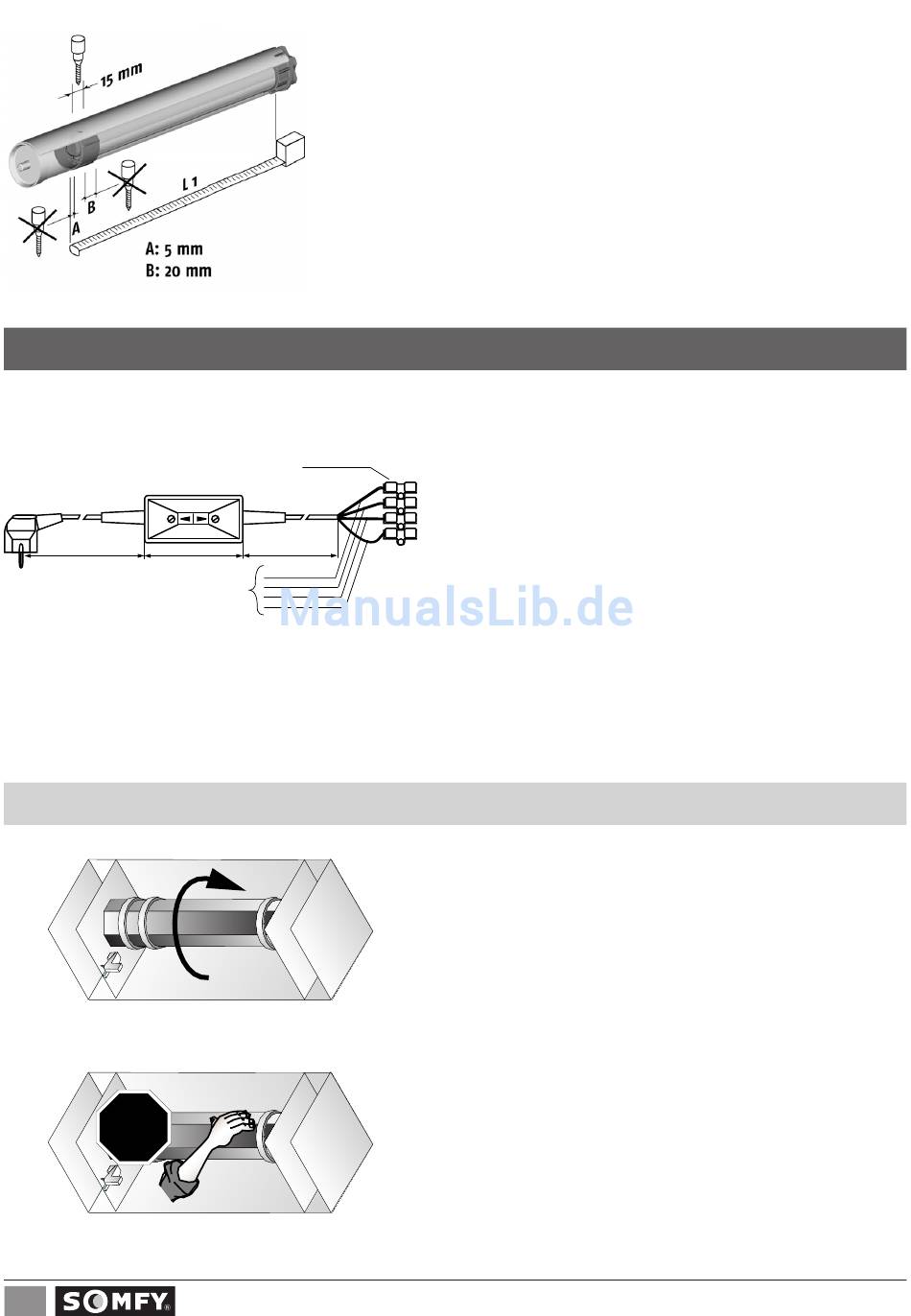

3. Inbetriebnahme
Anschließen des Montagekabels:
~1420
Prüfen der Drehrichtungseinstellung
STOP
4
Klemmenleiste
~1440
~80
blau
schwarz
°
4 x 0,75
braun
gelb/Grün
Verschrauben Sie nun die Welle/das Präzisions-
rohr mit dem Mitnehmer an der vorher berechne-
ten Stelle (siehe Grafik).
Schließen Sie IPSO entsprechend der Klemmenbe-
legung an.
1 Phase
braun
2 Phase
schwarz
3 Neutralleiter
blau
4 Erde
gelb-grün
Bitte auch Kapitel „Elektrischer Anschluss" und
„Sicherheitshinweise" beachten.
Bewegen Sie die Welle durch betätigen der
Knöpfe am Montagekabel in AB-Richtung.
Es sollte möglich sein, den Antrieb durch ab-
bremsen der Welle ohne großen Kraftaufwand
zu stoppen.
IPSO
