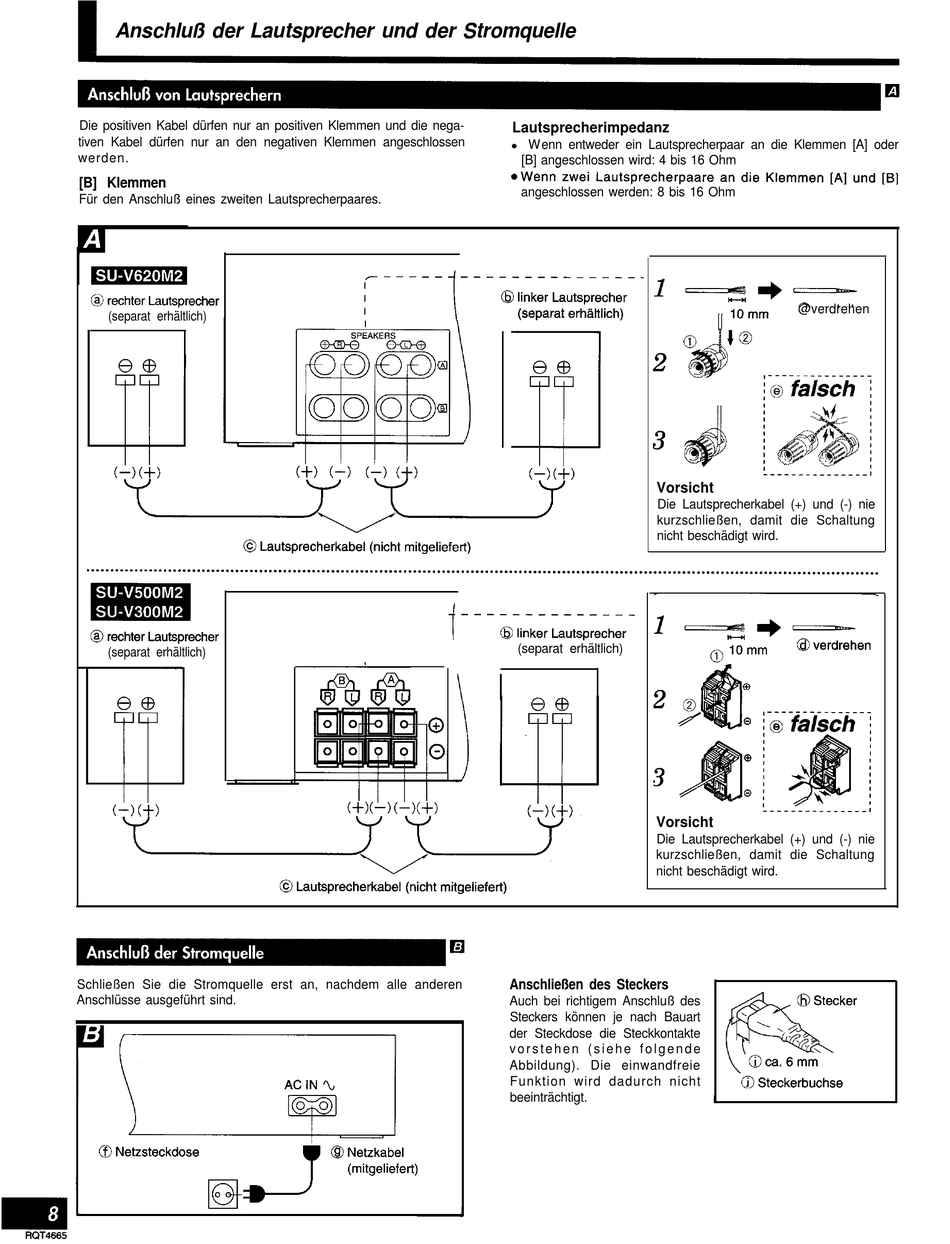

Anschluß der Lautsprecher und der Stromquelle
Die positiven Kabel dürfen nur an positiven Klemmen und die nega-
tiven Kabel dürfen nur an den negativen Klemmen angeschlossen
werden.
[B] Klemmen
Für den Anschluß eines zweiten Lautsprecherpaares.
(separat erhältlich)
(separat erhältlich)
Schließen Sie die Stromquelle erst an, nachdem alle anderen
Anschlüsse ausgeführt sind.
Lautsprecherimpedanz
Wenn entweder ein Lautsprecherpaar an die Klemmen [A] oder
l
[B] angeschlossen wird: 4 bis 16 Ohm
angeschlossen werden: 8 bis 16 Ohm
Vorsicht
Die Lautsprecherkabel (+) und (-) nie
kurzschließen, damit die Schaltung
nicht beschädigt wird.
(separat erhältlich)
Vorsicht
Die Lautsprecherkabel (+) und (-) nie
kurzschließen, damit die Schaltung
nicht beschädigt wird.
Anschließen des Steckers
Auch bei richtigem Anschluß des
Steckers können je nach Bauart
der Steckdose die Steckkontakte
v o r s t e h e n ( s i e h e f o l g e n d e
Abbildung). Die einwandfreie
Funktion wird dadurch nicht
beeinträchtigt.
@verdrehen
