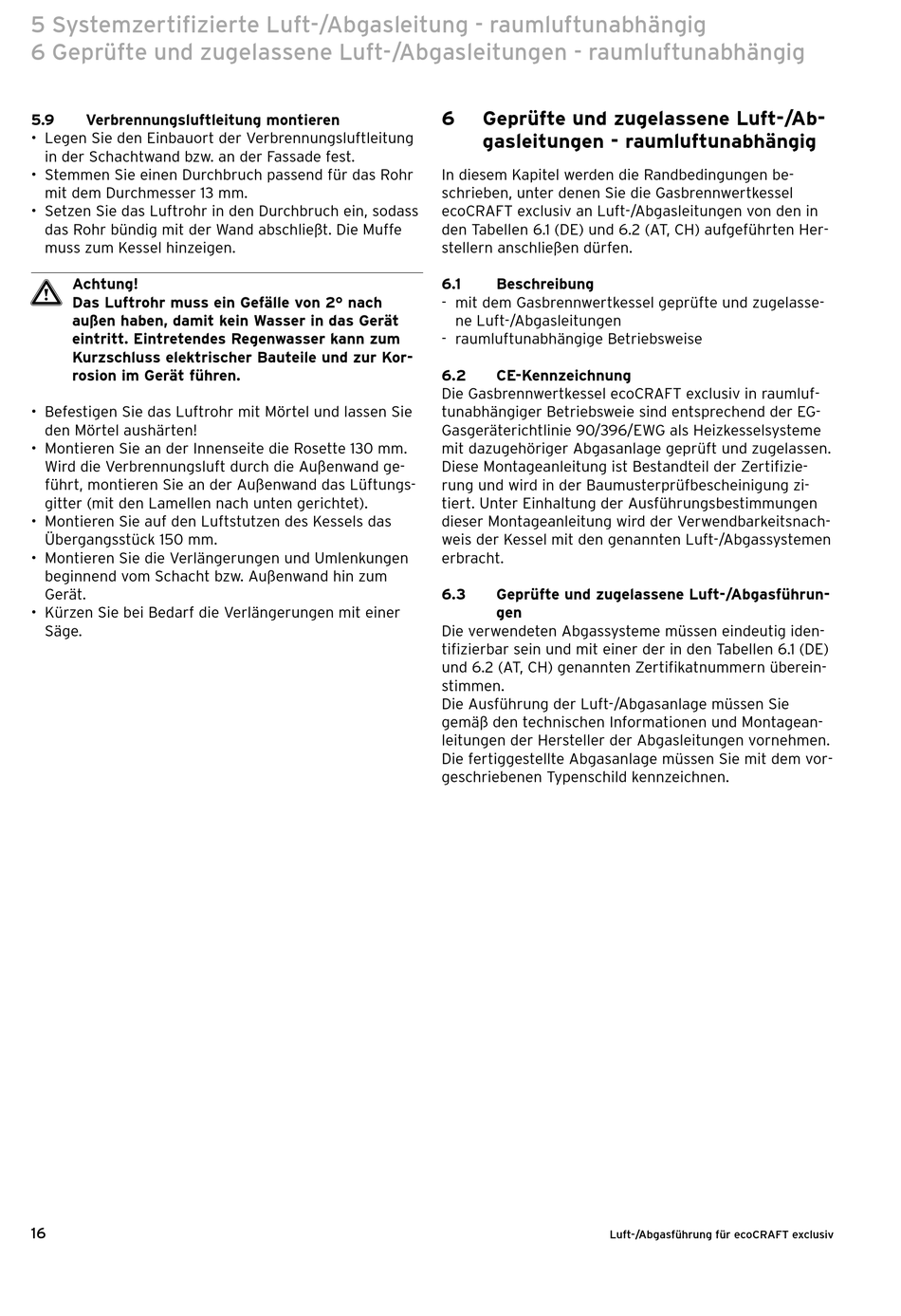

5 Systemzertifizierte Luft-/Abgasleitung - raumluftunabhängi g
6 Geprüfte und zugelassene Luft-/Abgasleitungen - raumluftunabhängig
5.9

Verbrennungsluftleitung montieren

• Legen Sie den Einbauort der Verbrennungsluftleitung
in der Schachtwand bzw. an der Fassade fest.
• Stemmen Sie einen Durchbruch passend für das Rohr
mit dem Durchmesser 13 mm.
• Setzen Sie das Luftrohr in den Durchbruch ein, sodass
das Rohr bündig mit der Wand abschließt. Die Muffe
muss zum Kessel hinzeigen.
a Achtung!
Das Luftrohr muss ein Gefälle von 2° nach
außen haben, damit kein Wasser in das Gerät
eintritt. Eintretendes Regenwasser kann zum
Kurzschluss elektrischer Bauteile und zur Kor-
rosion im Gerät führen.
• Befestigen Sie das Luftrohr mit Mörtel und lassen Sie
den Mörtel aushärten!
• Montieren Sie an der Innenseite die Rosette 130 mm.
Wird die Verbrennungsluft durch die Außenwand ge-
führt, montieren Sie an der Außenwand das Lüftungs-
gitter (mit den Lamellen nach unten gerichtet).
• Montieren Sie auf den Luftstutzen des Kessels das
Übergangsstück 150 mm.
• Montieren Sie die Verlängerungen und Umlenkungen
beginnend vom Schacht bzw. Außenwand hin zum
Gerät.
• Kürzen Sie bei Bedarf die Verlängerungen mit einer
Säge.
16
6 Geprüfte und zugelassene Luft-/Ab-
gasleitungen - raumluftunabhängig
In diesem Kapitel werden die Randbedingungen be-
schrieben, unter denen Sie die Gasbrennwertkessel
ecoCRAFT exclusiv an Luft-/Abgasleitungen von den in
den Tabellen 6.1 (DE) und 6.2 (AT, CH) aufgeführten Her-
stellern anschließen dürfen.
6.1

Beschreibung

- mit dem Gasbrennwertkessel geprüfte und zugelasse-
ne Luft-/Abgasleitungen
- raumluftunabhängige Betriebsweise
6.2

CE-Kennzeichnung

Die Gasbrennwertkessel ecoCRAFT exclusiv in raumluf-
tunabhängiger Betriebsweie sind entsprechend der EG-
Gasgeräterichtlinie 90/396/EWG als Heizkesselsysteme
mit dazugehöriger Abgasanlage geprüft und zugelassen.
Diese Montageanleitung ist Bestandteil der Zertifizie-
rung und wird in der Baumusterprüfbescheinigung zi-
tiert. Unter Einhaltung der Ausführungsbestimmungen
dieser Montageanleitung wird der Verwendbarkeitsnach-
weis der Kessel mit den genannten Luft-/Abgassystemen
erbracht.
6.3 Geprüfte und zugelassene Luft-/Abgasführun-
gen
Die verwendeten Abgassysteme müssen eindeutig iden-
tifizierbar sein und mit einer der in den Tabellen 6.1 (DE)
und 6.2 (AT, CH) genannten Zertifikatnummern überein-
stimmen.
Die Ausführung der Luft-/Abgasanlage müssen Sie
gemäß den technischen Informationen und Montagean-
leitungen der Hersteller der Abgasleitungen vornehmen.
Die fertiggestellte Abgasanlage müssen Sie mit dem vor-
geschriebenen Typenschild kennzeichnen.
Luft-/Abgasführung für ecoCRAFT exclusiv
