Umgebung
Eingänge
Ausgänge
Thermische
Anschlüsse
[a]
[b]
[c]
[d]
[e]

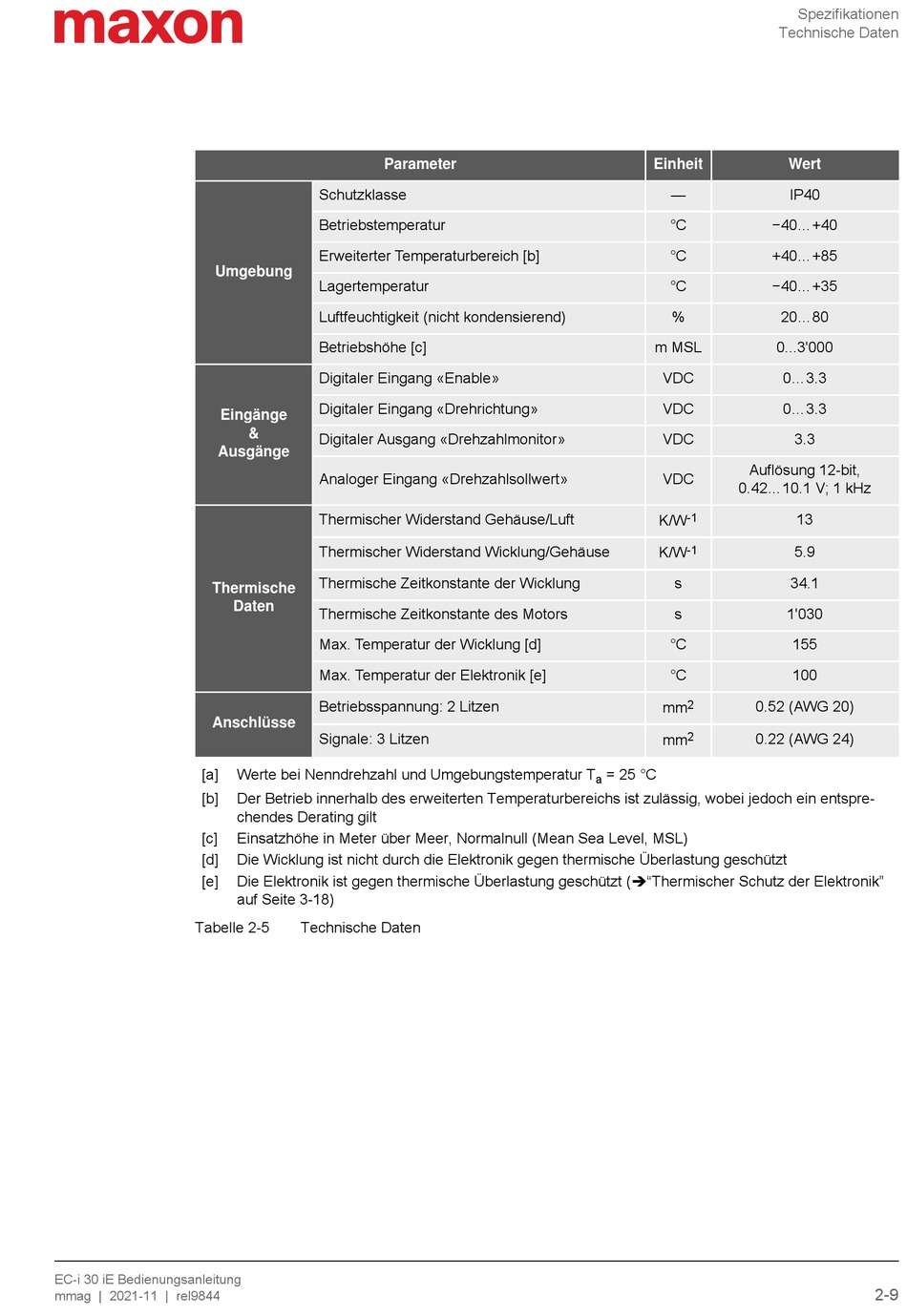

Tabelle 2-5
EC-i 30 iE Bedienungsanleitung
mmag | 2021-11 | rel9844
Parameter
Schutzklasse
Betriebstemperatur
Erweiterter Temperaturbereich [b]
Lagertemperatur
Luftfeuchtigkeit (nicht kondensierend)
Betriebshöhe [c]
Digitaler Eingang «Enable»
Digitaler Eingang «Drehrichtung»
&
Digitaler Ausgang «Drehzahlmonitor»
Analoger Eingang «Drehzahlsollwert»
Thermischer Widerstand Gehäuse/Luft
Thermischer Widerstand Wicklung/Gehäuse
Thermische Zeitkonstante der Wicklung
Daten
Thermische Zeitkonstante des Motors
Max. Temperatur der Wicklung [d]
Max. Temperatur der Elektronik [e]
Betriebsspannung: 2 Litzen
Signale: 3 Litzen
Werte bei Nenndrehzahl und Umgebungstemperatur T
Der Betrieb innerhalb des erweiterten Temperaturbereichs ist zulässig, wobei jedoch ein entspre-
chendes Derating gilt
Einsatzhöhe in Meter über Meer, Normalnull (Mean Sea Level, MSL)
Die Wicklung ist nicht durch die Elektronik gegen thermische Überlastung geschützt
Die Elektronik ist gegen thermische Überlastung geschützt ("Thermischer Schutz der Elektronik"
auf Seite 3-18)
Technische Daten
Einheit
—
°C
°C
°C
%
m MSL
VDC
VDC
VDC
Auflösung 12-bit,
VDC
0.42...10.1 V; 1 kHz
-1
K/W
-1
K/W
s
s
°C
°C
2
0.52 (AWG 20)
mm
2
0.22 (AWG 24)
mm
= 25 °C
a
Spezifikationen
Technische Daten
Wert
IP40
−40...+40
+40...+85
−40...+35
20...80
0...3'000
0...3.3
0...3.3
3.3
13
5.9
34.1
1'030
155
100
2-9
