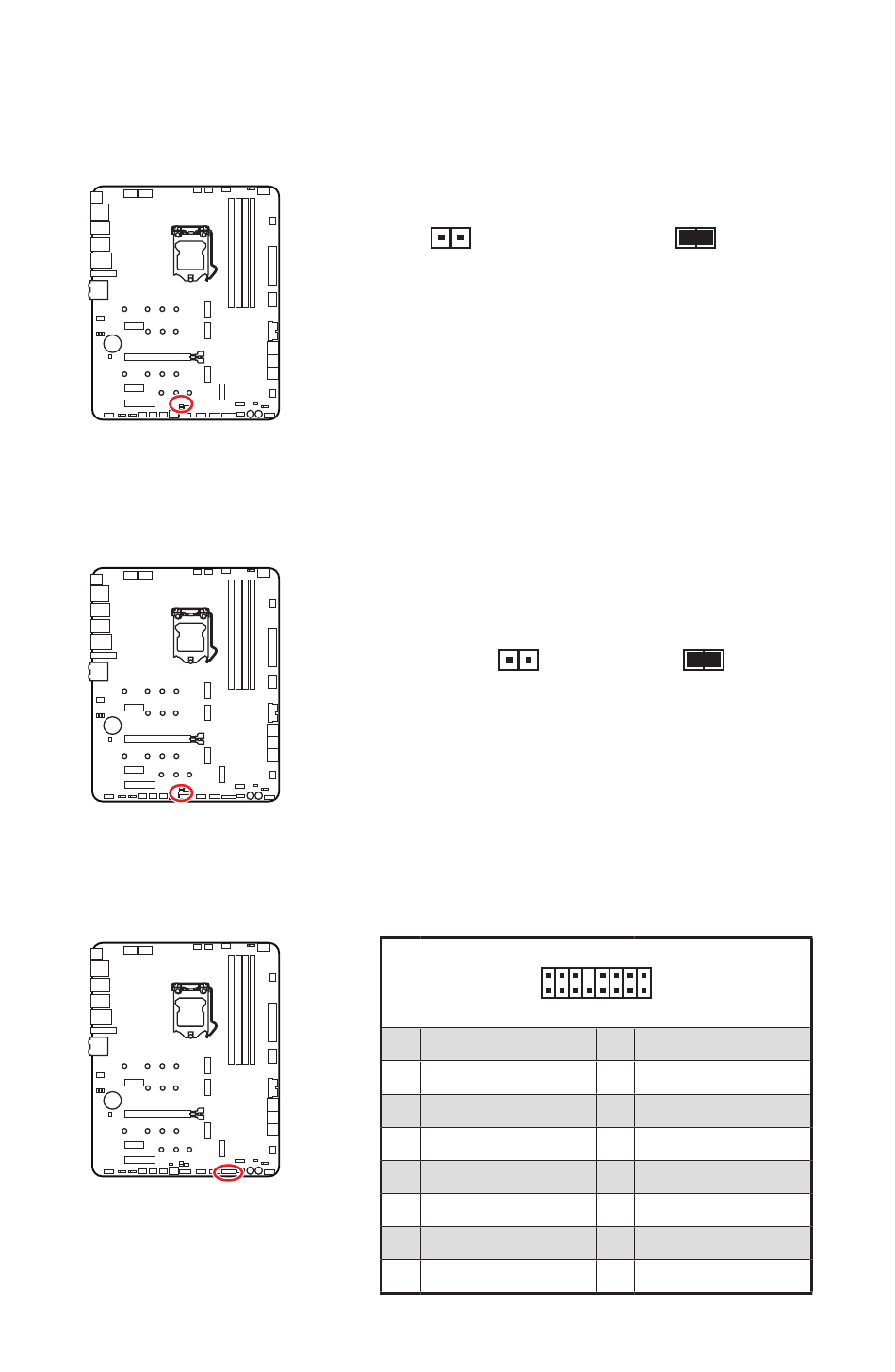

JOC_FS1: Steckbrücke für sicheren Start
Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung
startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus
(von der CPU).
JOC_RT1: OC Retry Taste Steckbrücke
Diese Steckbrücke wird für den sicheren Start verwendet. Setzen Sie diese
Steckbrücke einmal auf Kurzschluss, wird das System die OC-Elemente immer wieder
ansprechen, bis es erfolgreich gebootet ist.
JTBT1: Anschluss für Thunderbolt-Erweiterungskarte
Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt-
Erweiterungskarte anschließen.
30
Übersicht der Komponenten
Normal
(Standardwert)
Booten Sie mit den
gespeicherten BIOS-
Einstellungen.
JOC_RT1
Normal
(Standardwert)
1
TBT_Force_PWR
3
TBT_CIO_Plug_Event#
5
SLP_S3#_TBT
7
SLP_S5#_TBT
9
Ground
11
DG_PEWake
13
TBT_RTD3_PWR_EN
15
TBT_Card_DET_R#
Aktiviert
Wenden Sie die BIOS-
Standardeinstellungen und
den niedrigeren PCIe-
Modus (von der CPU) für
den sicheren Start an.
Anschließen
(Retry OC)
2
16
1
15
2
TBT_S0IX_Entry_REQ
4
TBT_S0IX_Entry_ACK
6
TBT_PSON_Override_N
8
No pin
10
SMBCLK_VSB
12
SMBDATA_VSB
14
Ground
16
PD_IRQ#
