winkler 100715 Arbeitsanleitung

RAUPENFAHRZEUG
Materialliste:
1 Pappelsperrholzbrett 150 x 92 x 20 mm
1 Pappelsperrholzbrett 136 x 70 x 10 mm
1 Pappelsperrholzbrett 65 x 92 x 10 mm
1 Pappelsperrholzbrett 150 x 46 x 6 mm
2 Pappelsperrholzbretter 250 x 60 x 6 mm
1 Pappelsperrholzbrett 215 x 140 x 4 mm
1 Fichtenscheibe Ø 30 mm
2 Getriebemotore
2 Raupenketten Ø 210 mm
2 Gummiringe 1 x 5 x Ø 40 mm
4 Federstreifen (Taster)
1 Kupferblech 150 x 10 x 0,6 mm
4 Metall-Rillenräder mit Schraubnabe Ø 38 mm
2 Kunststoff-Distanzhülsen Ø 4,3/8 x 10 mm
2 Spanplattenschrauben 4 x 40 mm (Vollgewinde)
2 Zylinderkopfschrauben M3 x 20 mm
2 Muttern M3
8 Gummi-Distanzringe
2 Halbrundkopf-Spanplattenschrauben
3 x 16 mm
15 Halbrundkopf-Spanplattenschrauben
3 x 10 mm
5 Ringschraube 4/10
0,2 m Schaltdraht, blank
1,6 m Vierlingslitze
Arbeitsanleitung:

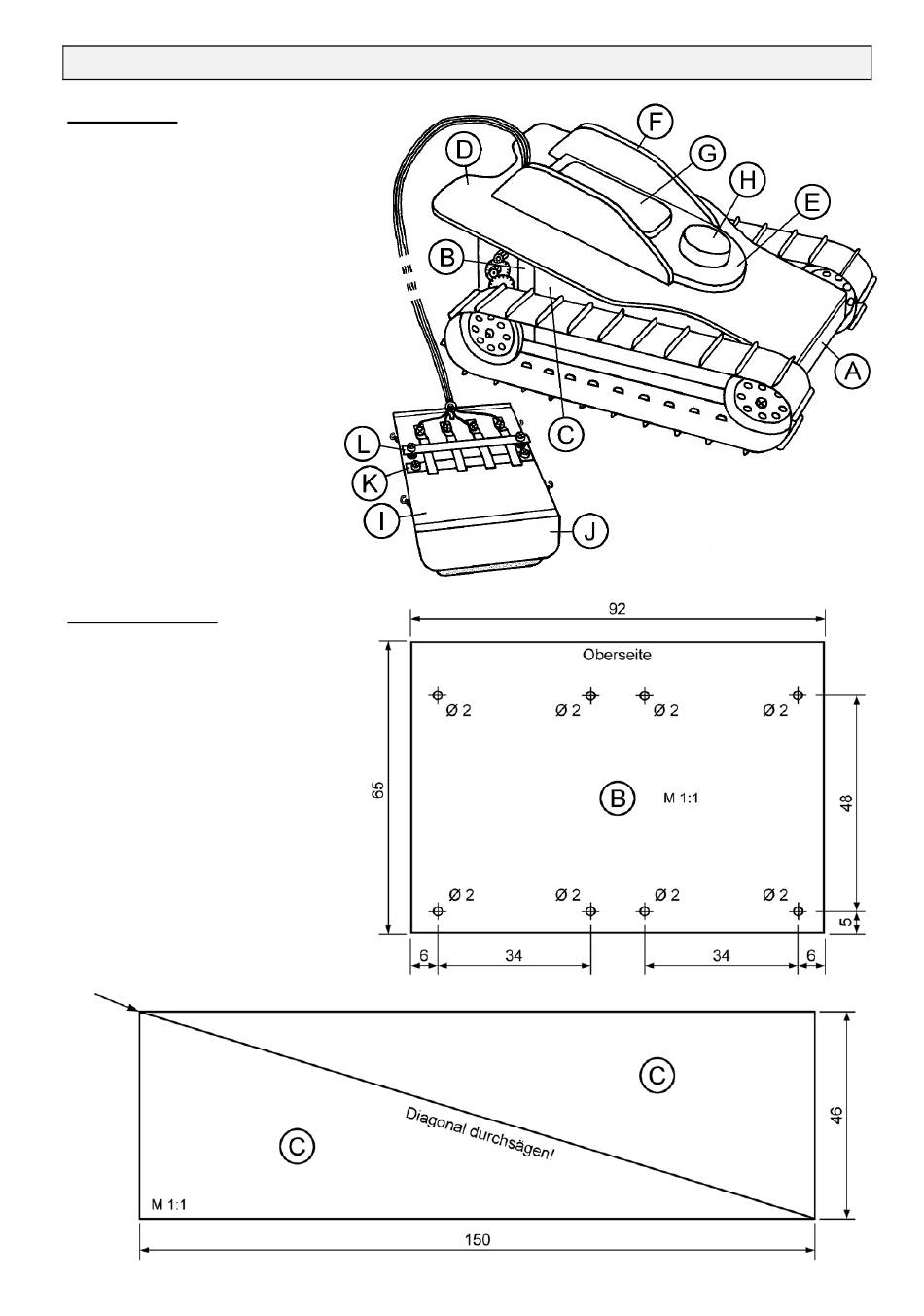

1. Übertrage die 8 Befestigungs-
löcher für die zwei Getriebemotore
laut Plan oder mit Hilfe der
Schablone (Seite 4) auf das
Sperrholzbrett (65 x 92 x 10 mm)
und bohre sie mit einem Ø 2 mm
Bohrer durch.
Kennzeichne die „Oberseite" für
den späteren Zusammenbau!
2. Die 2 Seitenteile (C) entstehen aus
dem Sperrholzbrett (150 x 46 x
6 mm). Zeichne die Diagonale mit
Bleistift ein, säge das Brett mit dem
Laubsägebogen diagonal durch
und schleife die Sägestellen etwas
nach.
