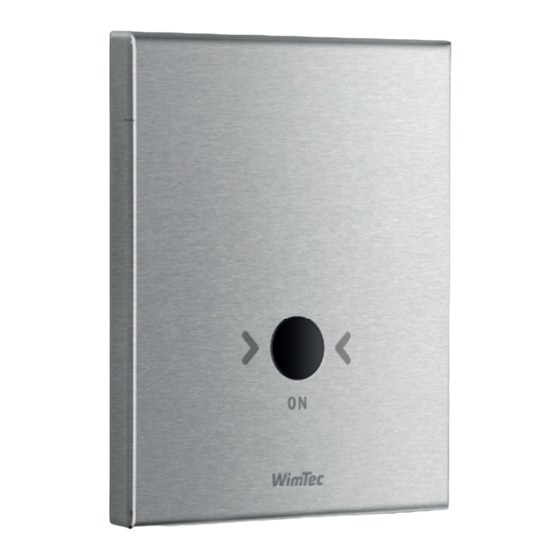

- Seite 1 PROOF S3 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Assembly and operating instructions Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF S3 - 12 V Edelstahl Art.Nr. 121 810 Chrom Art.Nr. 121 827... -
Seite 3: Technische Daten
PROOF S3 Technische Daten Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3 W Magnetventil: Kartusche 6 V Nah-Ansprechbereich:... -
Seite 4: Einstellung Der Programme & Funktionen
Gegen den Uhrzeigersinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. Rohbauset: Abgang Kopfbrause Magnetventil für Kopfbrause Schmutzsieb und Rückfl ussverhinderer 12 V= Absperrventil bei Auslieferung geschlossen Netzteil nicht in Rohbauset oder Eingang kaltes bzw. Schutzbereichen anbringen. vorgemischtes Wasser WimTec PROOF S3 Duschearmatur... -
Seite 5: Montage
ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Rohbauschutz abnehmen. Vorstehenden Teil des Rohbaukastens fliesenbündig abschneiden. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. 4. Schmutzsieb entfernen. Vorabsperrung öffnen, Vorspülung durchführen und Vorabsperrung wieder schließen. WimTec PROOF S3 Duschearmatur... - Seite 6 Reihenfolge ausführen! Schmutzsieb wieder einsetzen. Montagerahmen mit den 4 beiliegenden Schrauben befesti- gen. Magnetventil mit Elektronikmodul verbinden. Versorgungskabel des Netzteils mit den Klemmen am Elekt- ronikmodul verbinden (+/- Polarität beachten!). Ggf. Laufzeit am Elektronikmodul nachjustieren. WimTec PROOF S3 Duschearmatur...
- Seite 7 PROOF S3 Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Vorabsperrung öffnen. Frontplatte aufsetzen (auf Kabelführung achten!). Frontplatte mit Sicherungsschraube befestigen. WimTec PROOF S3 Duschearmatur...
- Seite 8 PROOF S3 Funktion Wasserfluss startet Wasserfluss stoppt Sobald der Benutzer auf Nach Ablauf der den Taster tippt. eingestellten Laufzeit. Laufzeit WimTec PROOF S3 Duschearmatur...
- Seite 9 231 205 Montagerahmen 122 220 Schmutzsieb 119 770 Elektronikmodul 120 356 O-Ring 122 695 Frontplatte, Edelstahl 123 609 Schmutzsieb-Abdeckung 119 794 Frontplatte, Chrom 123 616 Sanitäroberteil 123 562 Netzteil 1-fach 117 899 Netzteil 5-fach 113 792 WimTec PROOF S3 Duschearmatur...
- Seite 10 PROOF S3 WimTec PROOF S3 Duschearmatur...
- Seite 11 PROOF S3 WimTec PROOF S3 Duschearmatur...
- Seite 12 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
