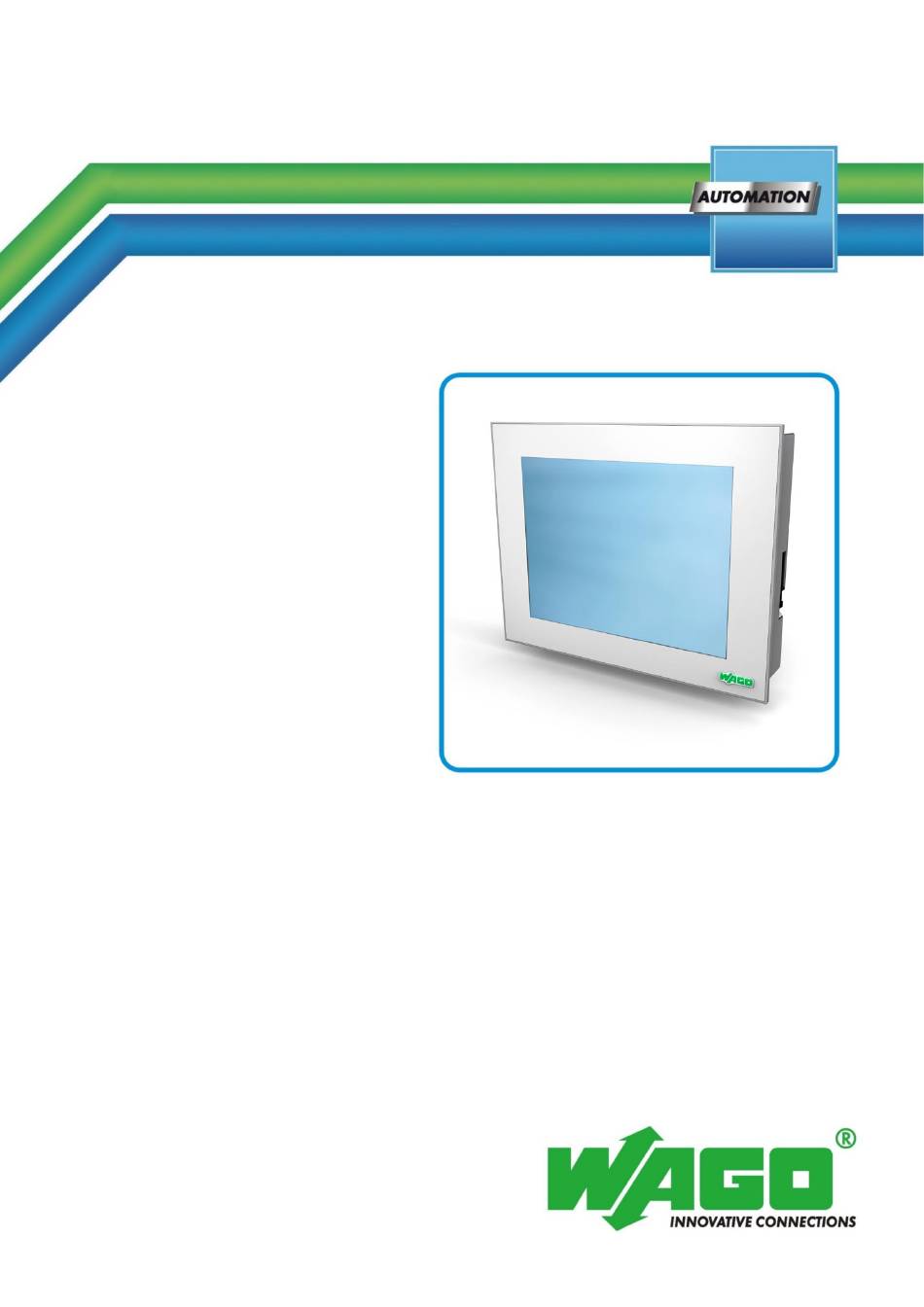

- Seite 1 Handbuch WAGO-I/O-System 762 PERSPECTO TM, Touch-Monitor 762-104, -121, -150 Version 1.0.0...
-
Seite 2: Impressum
Impressum WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Impressum © 2010 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 –... -
Seite 3: Inhaltsverzeichnis
WAGO-I/O-System 762 Inhaltsverzeichnis 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Inhaltsverzeichnis Impressum......................2 Inhaltsverzeichnis....................3 Hinweise zu dieser Dokumentation ............5 Gültigkeitsbereich ..................5 Urheberschutz ................... 5 Symbole..................... 6 Darstellungen der Zahlensysteme ............. 7 Schriftkonventionen .................. 7 Wichtige Erläuterungen ................8 Rechtliche Grundlagen................ - Seite 4 Inhaltsverzeichnis WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Touchscreen kalibrieren ................29 Abbildungsverzeichnis ..................30 Tabellenverzeichnis ..................... 31 Handbuch Version 1.0.0...
-
Seite 5: Hinweise Zu Dieser Dokumentation
Hinweise zu dieser Dokumentation 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Hinweise zu dieser Dokumentation Das PERSPECTO TM, Touch-Monitor 762-104, -121, -150 darf nur nach Anweisungen dieser Betriebsanleitung und der Betriebsanleitung zum eingesetzten Feldbuskoppler/-controller installiert und betrieben werden. Hinweis/Note Dokumentation aufbewahren! Diese Dokumentation ist Teil des Produkts. -
Seite 6: Symbole
Hinweise zu dieser Dokumentation WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Symbole GEFAHR Warnung vor Personenschäden Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod... -
Seite 7: Darstellungen Der Zahlensysteme
WAGO-I/O-System 762 Hinweise zu dieser Dokumentation 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Darstellungen der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Binär '100' in Hochkomma, '0110.0100' Nibble durch Punkt getrennt Schriftkonventionen Tabelle 2: Schriftkonventionen Schriftart... -
Seite 8: Wichtige Erläuterungen
Rechtliche Grundlagen 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. -
Seite 9: Bestimmungsgemäße Verwendung Der Serie 762
762-104, -121, -150 PERSPECTO TM, Touch-Monitor 2.1.3 Bestimmungsgemäße Verwendung der Serie 762 Die Geräte der Serie 762 sind für den Einsatz im Bereich der Regelungs- Steuerungs- und Automationstechnik geeignet. Der Einsatz erstreckt sich über den Bereich in Wohn- und Gewerbegebieten sowie im Industriebereich. In allen Anwendungsfällen, bei der Ansteuerung von induktiven Lasten (Motoren und... -
Seite 10: Sicherheitshinweise
Wichtige Erläuterungen WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Sicherheitshinweise Beim Einbauen des Gerätes in Ihre Anlage und während des Betriebes sind folgende Sicherheitshinweise zu beachten: GEFAHR Nicht unter Spannung an Geräten arbeiten! Schalten Sie immer alle verwendeten Spannungsversorgungen für das Gerät ab, bevor Sie es montieren, Störungen beheben oder Wartungsarbeiten... - Seite 11 WAGO-I/O-System 762 Wichtige Erläuterungen 762-104, -121, -150 PERSPECTO TM, Touch-Monitor ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann. Elektrostatische Entladung vermeiden! In den Geräten sind elektronische Komponenten integriert, die Sie durch elektrostatische Entladung bei Berührung zerstören können.
-
Seite 12: Gerätebeschreibung
Gerätebeschreibung WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Gerätebeschreibung Mit den Panels der Serie 762 können die Controller des WAGO-I/O-SYSTEM bedient und visualisiert werden. Die Programmierung der Panels und Controller erfolgt mithilfe der integrierten Entwicklungsumgebung WAGO- AUTOMATION-COCKPIT. Touch-Monitor PERSPECTO TM Die Touch-Monitore sind zum Anschluss an VGA- oder DVI-D- und USB- Schnittstellen eines entsprechenden Controllers vorgesehen. -
Seite 13: Ansicht
WAGO-I/O-System 762 Gerätebeschreibung 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Ansicht Abbildung 1: Frontansicht 10,4“ Panel Tabelle 3: Legende zur Abbildung „Ansicht“ Beschreibung PERSPECTO Control-Panel Display und aktive Touch-Screen-Fläche Handbuch Version 1.0.0... -
Seite 14: Anschlüsse
Gerätebeschreibung WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Anschlüsse Abbildung 2: Anschlüsse Touch Monitor TM In der nachfolgenden Legende ist die Maximalausstattung der Anschlüsse aufgeführt, die am jeweiligen Gerät verfügbaren Anschlüsse und deren Position sind der Abbildung „Anschlüsse“ zu entnehmen. Die Bezeichnung der Anschlüsse ist bei allen Geräten identisch. -
Seite 15: Technische Daten
WAGO-I/O-System 762 Gerätebeschreibung 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Technische Daten Tabelle 5: Technische Daten Touch-Monitor TM 104 VGA TM 121 SVGA Display Diagonale 26,4 cm (10,4“) 30,7 cm (12,1“) Farbtiefe 65.536 Farben 65.536 Farben Grafikauflösung 640 x 480 Pixel... - Seite 16 Gerätebeschreibung WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Touch-Monitor TM 150 XGA Display Diagonale 38,1 cm (15“) Farbtiefe 16 Mio Farben Grafikauflösung 1024 x 768 Pixel Kontrast 500:1 Blickwinkel -75° ... 75° / -60° ... 60° - horizontal / vertikal Helligkeit 250 cd/m²...
-
Seite 17: Montieren
WAGO-I/O-System 762 Montieren 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Montieren Frontplattenmontage Die Geräte sind zur Montage z. B. in Schaltschränken vorgesehen. Eine senkrechte Montage der Panels wird empfohlen. Hinweis Hinweis auf abweichende Einbaulage! Die in den Technische Daten angegebenen Temperaturbereiche für den Betrieb gelten für die empfohlene Einbaulage. -
Seite 18: Vesa-Montage
Montieren WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor VESA-Montage Alternativ zur Montage in einem Montageausschnitt kann das Panel über die vier Gewindebohrungen auf der Rückseite z. B. an einem Monitorständer montiert werden. Die Gewindebohrungen sind nach dem VESA 75 Standard ausgeführt und verfügen über M5-Gewinde. -
Seite 19: Geräte Anschließen
WAGO-I/O-System 762 Montieren 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Geräte anschließen Der elektrische Anschluss der Geräte erfolgt über die Schnittstellen auf der Geräterückseite. Die Anzahl und Anordnung der Schnittstellen ist von der Geräteausführung abhängig (Angaben im Kapitel Technische Daten beachten). -
Seite 20: X8 / X9 - Usb Schnittstelle
Montieren WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor 4.3.2 X8 / X9 - USB Schnittstelle Diese Schnittstelle ist als USB-Host Schnittstelle vom Typ A ausgeführt. Die folgende Tabelle und Abbildung geben Auskunft über die Pinbelegung dieser Schnittstellen. Der Anschluss für diese Schnittstellen entspricht der USB- Spezifikation 1.1. -
Seite 21: X14 - Dvi-D-Schnittstelle
WAGO-I/O-System 762 Montieren 762-104, -121, -150 PERSPECTO TM, Touch-Monitor 4.3.3 X14 – DVI-D-Schnittstelle Die DVI-Schnittstelle ist als Singlelink DVI-D Buchse ausgeführt. Abbildung 7: X14 DVI-D Schnittstelle Tabelle 9: Pinbelegung X14 Belegung Funktion n.c. Nicht belegt Plug & Play Datenleitungen für die Plug &... -
Seite 22: X15 - Vga-Schnittstelle
Montieren WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor 4.3.4 X15 – VGA-Schnittstelle Die VGA-Schnittstelle ist als VGA-Buchse ausgeführt. Abbildung 8: X15 VGA-Schnittstelle Tabelle 10: Pinbelegung X15 Belegung Funktion RGB-Signal Rot Grün RGB-Signal Grün Blau RGB-Signal Blau Monitor-Identifizierung GND DDC... -
Seite 23: In Betrieb Nehmen
Schließen Sie das VGA-Kabel bzw. DVI-Kabel am Touch-Monitor (X14 / X15) und am IPC an. Schließen Sie die Spannungsversorgung am Touch-Monitor (X1) an (Kapitel „Technische Daten“ beachten). Information Zubehör Die nachfolgend aufgeführten Anschlussleitungen sind bei WAGO als Zubehör erhältlich und separat zu bestellen. • DVI-D 3 m 759-879/000-100 •... -
Seite 24: Touchscreen-Treiber Installieren
WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Touchscreen-Treiber installieren Eine Treiberinstallation ist beim Anschluss an die WAGO-IPCs nicht notwendig. Wird der Touch-Monitor an andere Geräte angeschlossen, muss ggf. der passende Treiber vom Hersteller des Touch-Controllers installiert werden. Die Treiber für die verschiedenen Betriebssysteme können von der Internetseite www.hampshiretouch.com... -
Seite 25: Bedienung
WAGO-I/O-System 762 Bedienung 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Bedienung On Screen Display (OSD) Der Perspecto TM Touch-Monitor verfügt über ein On Screen Display (OSD) zur menügestützten Einstellung des Monitors. Auf der Geräterückseite befinden sich 5 Tasten zur Bedienung des OSDs. -
Seite 26: Registerkarte „Input Select
Bedienung WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Registerkarte „Input Select“ Tabelle 12: Input Select Funktion Taste Beschreibung Select VGA VGA-Eingang auswählen. Select DVI DVI-Eingang auswählen. Exit Menü verlassen. Registerkarte „Brightness“ Tabelle 13: Brightness Funktion Taste Beschreibung Brightness Einstellen mit UP / Helligkeit einstellen. -
Seite 27: Registerkarte „Color Settings
WAGO-I/O-System 762 Bedienung 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Registerkarte „Color Settings“ Tabelle 14: Color Settings Funktion Taste Beschreibung Auto Color Adjust Automatische Farbeinstellung Switch sRGB Mode sRGB Modus einschalten Color Temperature Untermenü aufrufen. Select Color Untermenü aufrufen. Temperature - 4200K Wert auswählen. -
Seite 28: Registerkarte „Tools
Bedienung WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Registerkarte „Tools“ Tabelle 16: Tools Funktion Taste Beschreibung OSD Settings Untermenü aufrufen. OSD Timeout Einstellen mit UP / DOWN, OSD zum OSD Hor. Position bestätigen. OSD Ver. Position OSD Orientation Untermenü aufrufen. -
Seite 29: Wartung
762-104, -121, -150 PERSPECTO TM, Touch-Monitor Wartung Touchscreen kalibrieren Bei Anschluss des Panels an den WAGO I/O-IPC wird die Touch Kalibrierung über das WBM (Web-Based-Management) durchgeführt. Wird der Touch-Monitor an andere Geräte angeschlossen, wird die Touch Kalibrierung über den jeweiligen Treiber des Betriebssystems durchgeführt. Bitte die separaten Handbücher der Treiber beachten. - Seite 30 Abbildungsverzeichnis WAGO-I/O-System 762 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Abbildungsverzeichnis Abbildung 1: Frontansicht 10,4“ Panel ..............13 Abbildung 2: Anschlüsse Touch Monitor TM ............14 Abbildung 3: Montage der Spannelemente ............17 Abbildung 4: Befestigungsbohrungen..............18 Abbildung 5: X1 - Versorgungsspannung............. 19 Abbildung 6: X8 / X9 - USB Schnittstelle ............
- Seite 31 WAGO-I/O-System 762 Tabellenverzeichnis 762-104, -121, -150 PERSPECTO TM, Touch-Monitor Tabellenverzeichnis Tabelle 1: Darstellungen der Zahlensysteme ............7 Tabelle 2: Schriftkonventionen ................7 Tabelle 3: Legende zur Abbildung „Ansicht“............13 Tabelle 4: Legende zur Abbildung „Anschlüsse“ ..........14 Tabelle 5: Technische Daten ................. 15 Tabelle 6: Legende zur Abbildung „Befestigungsbohrungen“...
