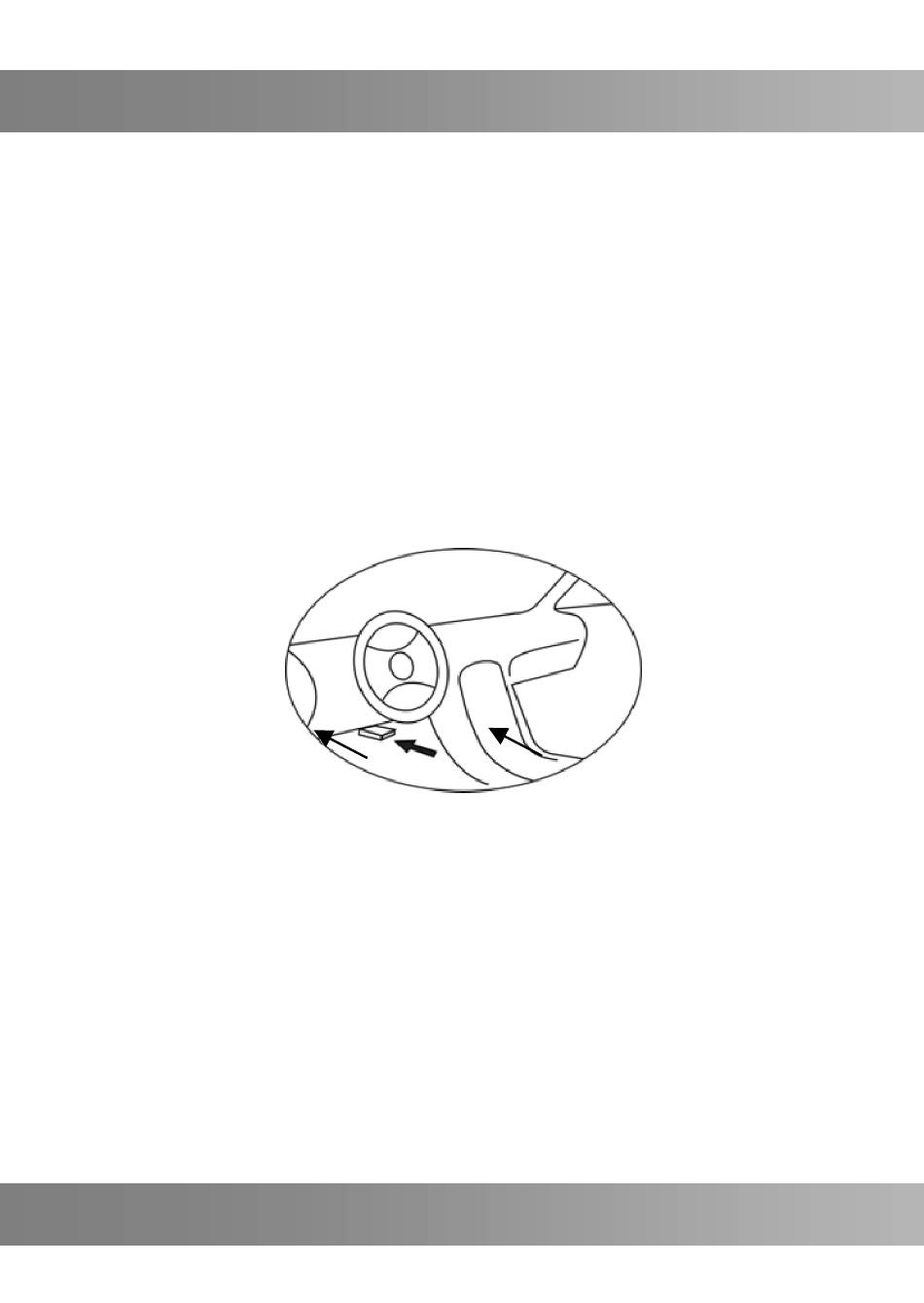

Lage der Diagnosebuchse

Zugang für die Fahrzeugdiagnose über OBD II ist die 16-
polige OBD-II-Diagnosebuchse im Fahrzeug. Als
physikalische Schnittstelle wird die K-Leitung oder der CAN-
Bus verwendet. Die Buchse befindet sich gewöhnlich ca 30
cm von der Mitte des Armaturenbretts auf der Fahrerseite
(B) oder auf der linken Seite des Armaturenbretts (A). Bei
einigen Fahrzeugen befindet sich die Buchse hinter dem
Aschenbecher (C), der entfernt werden muss. Die
Betriebsanleitung für das Fahrzeug bezeichnet die Lage auf
jeden Fall.
C
B
A

Bereitschafts-Monitore (I/M)

Eine wichtige Komponente des OBD2-Systems eines
Fahrzeugs sind die Bereitschafts-Monitore. Diese dienen
als Indikatoren dafür, ob alle Emissions-Komponenten
geprüft worden sind. Sie führen periodisch Tests
spezifischer Systeme oder Komponenten durch, um zu
sicher zu gehen, dass diese innerhalb der erlaubten Werte
laufen.
