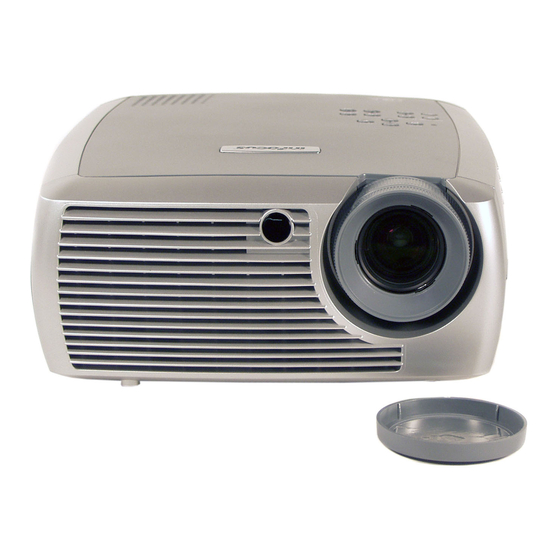

Inhaltszusammenfassung für InFocus X1
- Seite 1 multi-use per formance User’s Guide...
- Seite 2 Hersteller: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon 97070 USA Europäische Niederlassung: Strawinskylaan 585, 1077 XX Amsterdam, Niederlande Wir erklären, dass der InFocus X1 Projektor die folgenden Direktiven und Normen erfüllt, und übernehmen die volle Verantwortung für diese Erklärung: EMC Direktive 89/336/EEC, Ergänzt durch 93/68/EEC...
-
Seite 3: Inhaltsverzeichnis
Projektor- und Gerätanschlussanleitung Benutzeranleitung. Eine elektronische Version dieser Benutzeranleitung in Computerverbindungen mehreren Sprachen ist auf der im Lieferumfang enthaltenen CD verfügbar Videoverbindungen oder kann von unserer Website unter www.infocus.com/service bezogen Anschließen einer Computerquelle werden. Erforderliche Computerverbindungen Optionale Computerverbindungen Die Website enthält darüber hinaus technische Angaben (interaktive Anzeigen eines Computerbildes Berechnung der Bildgröße, Laptop-Aktivierungsbefehle, Ausgänge der... -
Seite 4: Einführung
Ihr neuer digitaler Projektor ist einfach anzuschließen, zu verwenden und zu warten. Er ist für die Verwendung zu Hause und im Büro ideal geeignet. Netzkabel- ® Der InFocus X1 ist mit einer Vielzahl von Computern und Videoquellen stecker kompatibel. Dazu gehören: • Die meisten Standard-Videorekorder, DVD-Player (progressiv und... -
Seite 5: Aufstellen Des Projektors
Falls Sie den Projektor an der Decke befestigen, beachten Sie die mit dem Deckenbefestigungskit gelieferte Installationsanleitung. Um das 3 m hohes Projektionswinkel im Bild umzukehren, lesen Sie unter „Decke“ auf Seite 35 nach. InFocus Bild Modus 4:3 (Standard) empfiehlt die Verwendung einer autorisierten InFocus- Deckenbefestigung. -
Seite 6: Projektor- Und Gerätanschlussanleitung
Projektor- und Gerätanschlussanleitung Die folgenden Informationen helfen Ihnen beim Bestimmen der Anschlüsse, die Sie zum Erzielen der optimalen Auflösung der Eingangsgeräte verwenden möchten. Beispiele von Eingangsgeräten sind: Computer, Standard-Videorekorder, DVD-Player (progressiv und interlaced), HDTV-Quellen (1080i, 1035i und 720P HDTV-Formate), Fernseh- und Satellitenempfänger, Videokameras, Videospiele (progressiv und interlaced) und Laserdisk-Player. Computerverbindungen Dazu gehört das Anschließen des mit dem Projektor gelieferten Computerkabels am Computer selbst und am Eingang "Computer In". - Seite 7 Anschließen an Typ des Für Anleitungen zur Videogerät Videokompatibilität Projektoranschlus Bemerkungen Gerätanschlusses Einrichtung siehe s mit Bezeichnung NTSC-, PAL- und Composite Video Composite Video Composite Video-Verbindungen SECAM-Formate oder S-Video oder S-Video auf Seite 15 Normales Fernsehsignal S-Videoverbindung auf Seite 15 (nicht HDTV) über: Kabel, Digitalkabel, Komponent 480i...
- Seite 8 Anschließen an Typ des Für Anleitungen zur Videogerät Videokompatibilität Projektoranschlus Bemerkungen Gerätanschlusses Einrichtung siehe s mit Bezeichnung 1080i, 720p Computer In Nicht für VGA-Verbindung auf Seite 16 HDTV Komponent 480i (High Definition TV) Komponent 480p Komponent-Video Computer In (über Nicht für Komponent-Videoverbindung auf EDTV den wahlfreien...
-
Seite 9: Anschließen Einer Computerquelle
Anschließen einer Computerquelle Computerkabel anschließen Erforderliche Computerverbindungen Schließen Sie ein Ende des Computerkabels (siehe Seite 14 zum Anschließen von Videogeräten) an den dunkelblauen Taste Computer In des Projektors an. Verbinden Sie das andere Ende mit dem Videoanschluss des Computers. Wenn Sie einen Desktop-Computer verwenden, müssen Sie zuerst das Monitorkabel vom Videoanschluss des Computers trennen. -
Seite 10: Anzeigen Eines Computerbildes
Anzeigen eines Computerbildes Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Schalten Sie die Power an der Seite des Projektors in die Position „On“. Netztaste drücken Die LED-Anzeige blinkt grün, und die Ventilatoren starten. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet, und die LED leuchtet grün auf. -
Seite 11: Bildeinstellung
Bildeinstellung Stellen Sie die Höhe des Projektors ggf. ein, indem Sie auf die Höhe einstellen Entsperrungstaste drücken, um den Fuß auszufahren. Ausrichtungs- Drehen Sie ggf. den Ausrichtungsfuß an der Rückseite des Projektors. fuß drehen Hebe- Kommen Sie mit den Händen möglichst nicht in die Nähe der heißen fuß... -
Seite 12: Erstmalige Verwendung Des Projektors Mit Windows 98
Erstmalige Verwendung des Projektors mit Windows 98 Wenn Sie einen Computer unter Windows 98 zum ersten Mal an den Projek- tor anschließen, erkennt der Computer den Projektor als „neue Hardware“, und der Hardware-Assistent wird gestartet. Beachten Sie die folgenden Anweisungen zur Verwendung des Assistenten, um den richtigen Treiber (als Teil des Windows-Betriebssystems bereits installiert) zu laden. - Seite 13 Überspringen Sie diese Seite, falls Sie kein USB-Mauskabel angeschlossen haben. Für Windows 98: • Falls Sie das USB-Kabel angeschlossen haben, erscheint der Hardware- Assistent erneut. Um die USB-Funktionalität nutzen zu können, müssen Treiber installiert werden. • Der Assistent wird dreimal gestartet. Beim ersten Mal findet er ein kombiniertes USB-Gerät.
-
Seite 14: Anschließen Eines Videogerätes
Anschließen eines Videogerätes 16:9-Bildschirm 4:3-Bildschirm Sie können Videorekorder, DVD-Player, Videokameras, digitale Kameras, Videospiele, HDTV-Empfänger und Fernsehempfänger an den Projektor anschließen. Es gibt auch einen Audioeingang. Sie können Audio direkt an Nicht verwenden 4:3- den Projektor anschließen und die eingebauten Lautsprecher verwenden Modus oder den Stereoempfänger verwenden, um Ton über Ihre eigenen Lautsprecher zu hören. -
Seite 15: Videogerätverbindungen
Videogerätverbindungen Composite Video-Verbindungen Schließen Sie den gelben Stecker des Videokabels (nicht enthalten) an den Video- und Audiokabel anschließen Videoausgang des Videogerätes an. Stecken Sie den anderen gelben Stecker in (über den Audioadapter) den Video In des Projektors. Schließen Sie den weißen Stecker des im Liefer- umfang enthaltenen Audioadapters an den linken Audioausgang des Videot- erätes und den roten Stecker des Adapters an den rechten Audioausgang des Videogerätes an. -
Seite 16: Komponent-Videoverbindung
Komponent-Videoverbindung Komponentkabel über Komponent-zu- Falls das Videogerät über Komponent-Stecker verfügt, verwenden Sie den S-Video-Adapter Komponent-zu-S-Video-Adapter oder den Komponent-zu-VESA-Adapter (für HD oder progressive Quellen). Schließen Sie das Komponentkabel an Audiokabel über Audioadapter anschließen das Videogerät an. Verbinden Sie das andere Ende des Komponentkabels mit dem Adapter und schließen Sie den Adapter an den S-Video (Komponent-zu-S-Video-Adapter) des Projektors oder Computer In (Komponent-zu-VESA-Adapter). -
Seite 17: Anzeigen Von Video
Anzeigen von Video Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Schalten Sie die Power an der Seite des Projektors in die Position „On“. Netztaste drücken Die LED-Anzeige blinkt grün, und die Ventilatoren starten. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet, und die LED leuchtet grün auf. - Seite 18 Stellen Sie Zoom und Fokus ein. Zoom und Fokus einstellen Fokus (dünner Ring) Zoom (dicker Ring) Falls das Bild nicht quadratisch ist, verwenden Sie die Tasten auf dem Keystone einstellen Tastenfeld zur Keystone-Einstellung. Drücken Sie auf die obere Keystone- Taste, um den oberen Teil des Bilds zu reduzieren bzw. auf die untere Keystone-Taste, um den unteren Teil zu reduzieren.
-
Seite 19: Abschalten Des Projektors
Abschalten des Projektors Fehlerbehebung für die Einrichtung Der Projektor zeigt automatisch einen leeren Bildschirm an, wenn für mehr Falls das Bild richtig auf dem Bildschirm erscheint, lesen Sie im nächsten als 30 Minuten keine aktive Quelle festgestellt wird. Der leere Bildschirm Abschnitt weiter. - Seite 20 Problem Lösung Ergebnis Netzkabel an der linken Seite des Richtiges Bild Kein Startbildschirm Projektors einstecken Linsenabdeckung entfernen Netztaste drücken Netztaste an der Seite drücken Computertaste drücken Nur der Startbildschirm erscheint Projiziertes Computerbild Externen Anschluss des Laptops aktivieren Laptop neu starten...
- Seite 21 Problem Lösung Ergebnis Kein Computerbild, nur der Text „Signal out of Drücken Sie die Taste „Auto-Bild“ auf dem Projiziertes Computerbild range“ (Signal außerhalb der Reichweite) Tastenfeld Bildwiederholungsrate unter „Systemsteuerung > Anzeige > Einstellungen > Erweitert> Adapter“ einstellen (genaue Position hängt vom Betriebssystem ab) Möglicherweise müssen Sie auf dem Computer eine andere Auflösung wählen...
- Seite 22 Problem Lösung Ergebnis Stellen Sie die Anzeigeauflösung des Bild unscharf oder abgeschnitten Bild ist scharf und nicht abgeschnitten Computers auf die Auflösung des Projektor ein (Start > Einstellungen > Systemsteuerung > Anzeige > Registerkarte „Einstellungen“). Wählen Sie 800x600 Auf einem Laptop den Laptop- Monitor aus- schalten oder...
- Seite 23 Problem Lösung Ergebnis Bild nicht quadratisch Stellen Sie Keystone auf dem Tastenfeld ein. Quadratisches Bild Stellen Sie die Schärfe (nur Videoquellen) Unscharfes Bild Richtiges Bild im Menü „Bild > Erweitert“ ein. Richtiges Bild Bild passt nicht im Bildschirmformat 4:3 oder 16:9 Ändern Sie die Aspektrate im Menü...
- Seite 24 Problem Lösung Ergebnis Deaktivieren Sie die Option „Deckenmon- Bild steht auf dem Kopf Richtiges Bild tage“ im Menü „Einstellungen > System“. Deaktivieren Sie die Option „Hinten“ im Das Bild ist spiegelverkehrt Richtiges Bild Menü Einstellungen > System“. Die projizierten Farben stimmen nicht mit der Stellen Sie Farbe, Farbton, Farbtemperatur, Richtiges Bild Quelle überein.
- Seite 25 Problem Lösung Ergebnis Vergewissern Sie sich, dass die Lüftungsöff- Die Lampe geht an Die Lampe leuchtet nicht auf, die LED-Anzeige nungen nicht blockiert sind. Schalten Sie blinkt rot den Projektor aus und lassen Sie ihn eine Minute lang auskühlen. Bei einer Gesamtlampenbetriebsdauer von Beim Start erscheint die Meldung „Change lamp“...
- Seite 26 1-888-592-6800 erhältlich. Sie können uns auch eine E-Mail schicken: techsupport@infocus.com. Wenden Sie sich in Europa an InFocus in den Niederlanden unter der Nummer +31 (0) 20 579 2820. Wenden Sie sich in Asien an InFocus in Singapur unter der Nummer (65) 6334-9005.
-
Seite 27: Verwenden Der Fernbedienung
Verwenden der Fernbedienung möglicherweise der Hardware-Assistent. Einzelheiten zum Laden der richtigen USB-Treiber finden Sie auf Seite 13 Die Fernbedienung verwendet zwei (2) im Lieferumfang enthaltene Weiter-Taste Zurûck-Taste Batterien des Typs LR6 (AA). Sie können einfach eingesetzt werden. Entfernen Sie dazu die hintere Abdeckung der Fernbedienung, richten Sie die Plus- und Minuspole der Batterien aus, und schieben Sie sie an ihren Platz. -
Seite 28: Verwenden Des Audiosystems
Verwenden des Audiosystems Um die Lautsprecher des Projektors zu verwenden, schließen Sie die Quelle Audiokabel anschließen an den Audio In des Projektors an. Einzelheiten zur Verwendung des Audioadapters finden Sie auf Seite 15. Drücken Sie die Taste Volume auf dem Tastenfeld oder der Fernbedienung zur Einstellung der Lautstärke. -
Seite 29: Optimieren Von Computerbildern
Optimieren von Computerbildern Präsentationsfunktionen Mehrere verfügbare Funktionen erleichten die Präsentationen. Es folgt ein Wenn der Computer richtig angeschlossen ist und das Computerbild auf Überblick. Einzelheiten finden Sie in den Menüabschnitten. dem Bildschirm angezeigt wird, können Sie das Bild mithilfe der Bildschirmmenüs optimieren. -
Seite 30: Optimieren Von Videobildern
Optimieren von Videobildern Benutzerdefinierte Anpassung des Projektors Wenn das Videogerät richtig angeschlossen ist und das Bild auf dem Sie können den Projektor Ihren speziellen Anforderungen anpassen. Bildschirm angezeigt wird, können Sie das Bild mithilfe der Einzelheiten über diese Funktionen finden auf Seite 35 bis Seite 37. Bildschirmmenüs optimieren. -
Seite 31: Verwenden Der Menüs
Verwenden der Menüs Navigationstasten Hauptmenü Drücken Sie die Taste Menu auf dem Tastenfeld oder der Fernbedienung, dem Tastenfeld um die Menüs zu öffnen. (Die Menüs werden nach 60 Sekunden automatisch geschlossen, wenn kein Tastendruck erfolgt.) Das Hauptmenü wird angezeigt. Verwenden Sie die Pfeiltasten, um das gewünschte Untermenü... -
Seite 32: Bildmenü
Bildmenü Bildmenü Um die folgenden Einstellungen zu verändern, wählen Sie die Einstellung aus, und drücken Sie auf Select. Ändern Sie die Werte mithilfe der Pfeiltasten, und drücken Sie erneut auf Select, um die Änderungen zu übernehmen. Trapezkorrektur: Vertikale Bildeinstellung; macht das Bild quadratischer. Sie können Keystone auch über das Tastenfeld einstellen. - Seite 33 Voreinstellungen: Die vorhandenen Voreinstellungen optimieren den Projektor zur Anzeige von Computer-Präsentationen, Fotografien, Filmbildern und Videobildern. Filmmaterial stammt ursprünglich von Filmkameras, wie z.B. ein Kinofilm. Videomaterial stammt von Voreinstellungen Videokameras, z.B. eine Fernsehshow oder ein Sportereignis. Sie können diese Voreinstellung anfänglich verwenden und sie für jede Quelle noch weiter optimieren.
- Seite 34 Das Menü „Erweitert“ Schärfe: (nur Videoquellen) Ändert die Randschärfe eines Videobildes. Menü „Erweitert“ Wählen Sie eine Einstellung für die Schärfe. Schärfe Farbtemperatur: Ändert die Intensität der Farben. Sie können einen aufgeführten Wert auswählen. Farbkontrolle: Diese Option erlaubt individuelle Anpassung der Intensität Farbtemperatur für die roten, grünen und blauen Farben.
-
Seite 35: Einstellungsmenü
Einstellungsmenü Einstellungsmenü Audio: Erlaubt die Einstellung der Lautstärke für den internen Lautsprecher. Einstellungen können auch über das Tastenfeld des Audio Projektors oder die Fernbedienung vorgenommen werden. Quellen: Die Startquelle legt fest, welche Quelle der Projektor nach dem Start zuerst auf ein aktives Videosignal überprüft. Wenn die Option Auto- Quelle aktiviert ist, sucht der Projektor die aktive Quelle automatisch und überprüft dabei zuerst die Startquelle. - Seite 36 Start-Logo: Ermöglicht beim Start die Anzeige eines leeren Bildschirms anstelle des Standardbildschirms, wenn keine Quelle erkannt wird. Start-Logo Leerer Bildschirm: Legt fest, welche Farbe angezeigt wird, wenn Sie die Leerer Bildschirm Taste „Leer“ auf der Fernbedienung drücken. Effekttaste: Erlaubt die Zuweisung unterschiedlicher Funktionen an die Taste Effekt auf der Fernbedienung, sodass Sie die entsprechende Funktion Effekttaste schnell ausführen können.
- Seite 37 Sprache: Ermöglicht die Auswahl einer Sprache für die Bildschirmanzeige. Sprachmenü Service: Um diese Funktionen zu benutzen, wählen Sie sie aus, und Servicemenü drücken Sie auf Select. Werkseinstellungen: Setzt alle Einstellungen auf die Standardwerte zurück. Lampe zurücksetzen: Setzt die Betriebsdauer der Lampe im Infomenü auf Null zurück.
-
Seite 38: Wartung
Wartung Reinigen der Linse Verwenden Sie ein nicht scheuerndes Reinigungsmittel für Kameralinsen mit einem weichen, trockenen Tuch. • Vermeiden Sie die Verwendung von übermäßig viel Reinigungsmit- tel, und verwenden Sie das Reinigungsmittel nicht direkt auf der Linse. Scheuermittel, Lösungsmittel oder andere Chemikalien könnten die Linse zerkratzen. - Seite 39 Lösen Sei die Schrauben, mit denen das Lampengehäuse am Projektor Lampen- befestigt ist. stecker Trennen Sie den Lampenstecker vom Projektor. Drücken Sie dazu auf Lampenkabel die Halterung des Steckers und ziehen Sie vorsichtig am Stecker. WARNUNG: Um Verbrennungen zu vermeiden, lassen Sie den Projektor mindes- tens 30 Minuten lang auskühlen, bevor Sie die Lampe ersetzen.
-
Seite 40: Reinigen Der Lampengehäusefilter
Reinigen der Lampengehäusefilter In schmutzigen oder staubigen Umgebungen können die zwei Staubfilter Lampengehäuse des Lampengehäuses verstopfen und zu hohen Temperaturen und vorzeitigem Lampenversagen führen. Eine routinemäßige Wartung und das Entfernen von Staub von den Filtern verringert die Betriebstemperatur der Zwei Filter Lampe und verlängert die Lebensdauer. -
Seite 41: Anhang
Anhang Zubehör Standard-Zubehör Spezifikationen (im Lieferumfang des Projektors enthalten) Teilenummer ° Temperatur Versandkarton (mit Verpackung) 110-0551-xx 10 bis 40 C auf Meereshöhe ° Betrieb 10 bis 35 C auf einer Höhe von 3.048 m Tragetasche 110-0580-xx ° Nicht im Betrieb -20 bis 60 Computerkabel 1,8 m 210-0175-xx... - Seite 42 HINWEIS: Verwenden Sie nur genehmigtes Zubehör. Sie können dieses Zubehör direkt bei InFocus Catalog Sales unter der Nummer 1-800-660-0024 bestellen oder unsere Website unter Optionales Zubehör Teilenummer www.infocus.com/accessories besuchen. Für allgemeine Produktinformationen rufen Sie bitte die Nummer 1-800-294-6400 an. Versandkarton (ATA-genehmigt)
-
Seite 43: Projizierte Bildgröße
InFocus Corporation 27700B SW Parkway Avenue Wilsonville, Oregon 97070-9215 1-800-294-6400 • 503-685-8888 Fax: 503-685-8887 http://www.infocus.com In Europe: InFocus International BV Strawinskylaan 585 1077 XX Amsterdam The Netherlands Phone: (31) 20 5792000 Fax: (31) 20 5792999 Freephone: 008000 4636287 (008000 INFOCUS)
