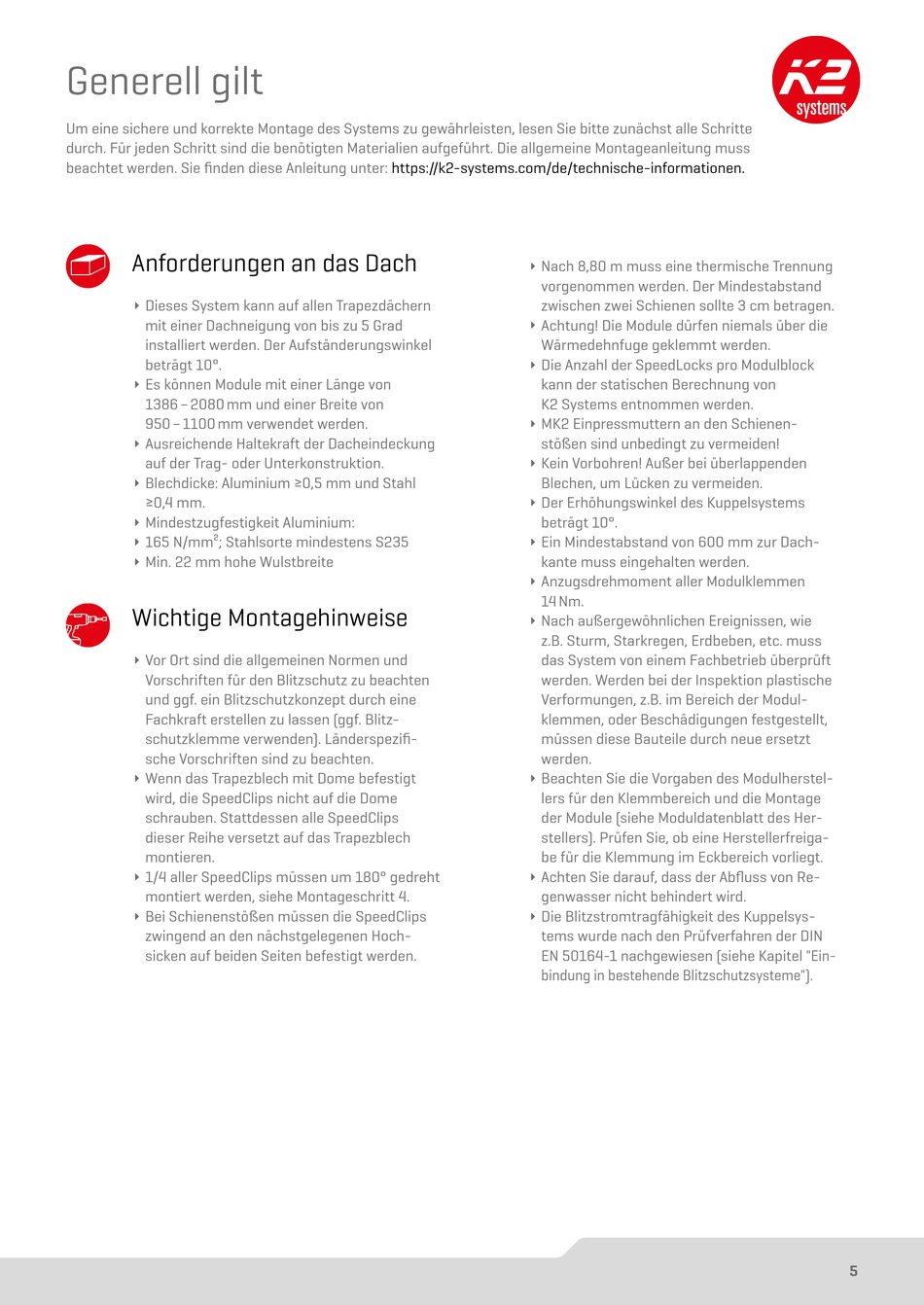

Generell gilt
Um eine sichere und korrekte Montage des Systems zu gewährleisten, lesen Sie bitte zunächst alle Schritte
durch. Für jeden Schritt sind die benötigten Materialien aufgeführt. Die allgemeine Montageanleitung muss
beachtet werden. Sie finden diese Anleitung unter:
Anforderungen an das Dach
T Dieses System kann auf allen Trapezdächern
mit einer Dachneigung von bis zu 5 Grad
installiert werden. Der Aufständerungswinkel
beträgt 10°.
T Es können Module mit einer Länge von
1386 – 2080 mm und einer Breite von
950 – 1100 mm verwendet werden.
T Ausreichende Haltekraft der Dacheindeckung
auf der Trag- oder Unterkonstruktion.
T Blechdicke: Aluminium ≥0,5 mm und Stahl
≥0,4 mm.
T Mindestzugfestigkeit Aluminium:
T 165 N/mm²; Stahlsorte mindestens S235
T Min. 22 mm hohe Wulstbreite
Wichtige Montagehinweise
T Vor Ort sind die allgemeinen Normen und
Vorschriften für den Blitzschutz zu beachten
und ggf. ein Blitzschutzkonzept durch eine
Fachkraft erstellen zu lassen (ggf. Blitz-
schutzklemme verwenden). Länderspezifi-
sche Vorschriften sind zu beachten.
T Wenn das Trapezblech mit Dome befestigt
wird, die SpeedClips nicht auf die Dome
schrauben. Stattdessen alle SpeedClips
dieser Reihe versetzt auf das Trapezblech
montieren.
T 1/4 aller SpeedClips müssen um 180° gedreht
montiert werden, siehe Montageschritt 4.
T Bei Schienenstößen müssen die SpeedClips
zwingend an den nächstgelegenen Hoch-
sicken auf beiden Seiten befestigt werden.
https://k2-systems.com/de/technische-informationen.
T Nach 8,80 m muss eine thermische Trennung
vorgenommen werden. Der Mindestabstand
zwischen zwei Schienen sollte 3 cm betragen.
T Achtung! Die Module dürfen niemals über die
Wärmedehnfuge geklemmt werden.
T Die Anzahl der SpeedLocks pro Modulblock
kann der statischen Berechnung von
K2 Systems entnommen werden.
T MK2 Einpressmuttern an den Schienen-
stößen sind unbedingt zu vermeiden!
T Kein Vorbohren! Außer bei überlappenden
Blechen, um Lücken zu vermeiden.
T Der Erhöhungswinkel des Kuppelsystems
beträgt 10°.
T Ein Mindestabstand von 600 mm zur Dach-
kante muss eingehalten werden.
T Anzugsdrehmoment aller Modulklemmen
14 Nm.
T Nach außergewöhnlichen Ereignissen, wie
z.B. Sturm, Starkregen, Erdbeben, etc. muss
das System von einem Fachbetrieb überprüft
werden. Werden bei der Inspektion plastische
Verformungen, z.B. im Bereich der Modul-
klemmen, oder Beschädigungen festgestellt,
müssen diese Bauteile durch neue ersetzt
werden.
T Beachten Sie die Vorgaben des Modulherstel-
lers für den Klemmbereich und die Montage
der Module (siehe Moduldatenblatt des Her-
stellers). Prüfen Sie, ob eine Herstellerfreiga-
be für die Klemmung im Eckbereich vorliegt.
T Achten Sie darauf, dass der Abfluss von Re-
genwasser nicht behindert wird.
T Die Blitzstromtragfähigkeit des Kuppelsys-
tems wurde nach den Prüfverfahren der DIN
EN 50164-1 nachgewiesen (siehe Kapitel "Ein-
bindung in bestehende Blitzschutzsysteme").
5
