2.3. Verbindungen zur Head-Unit – LVDS
Die Head-Unit ausbauen und den mit 4 Torx (T9) Schrauben an der Head-Unit befestigten
originalen Gehäuseboden demontieren.

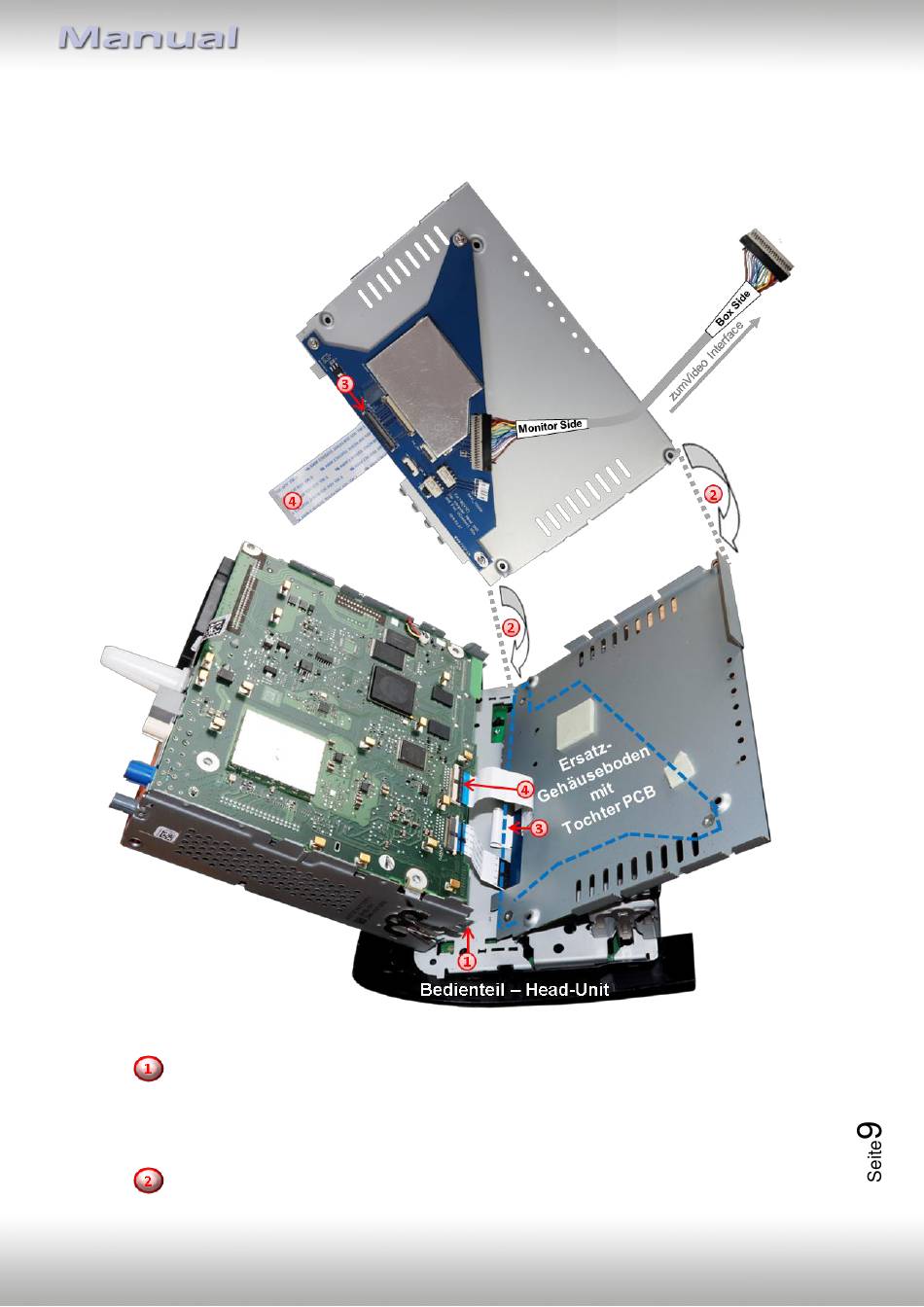

Das Head-Unit Gehäuse am Head-Unit Bedienteil ausklippsen und, wie im Bild zu
sehen, zur Seite klappen.
Achtung: Die montierten Flexleitungen sind schonungsvoll zu behandeln um jede
Verletzung der sensiblen Leiterbahnen zu vermeiden.
Den Ersatz Gehäuseboden mit dem vormontierten Tochter PCB anstelle des Original
Gehäusebodens in Position bringen.
Version 09.09.2021 HW CAM(V100)(V12) RL4-UCON5-F
