4.
Bildeinstellungen

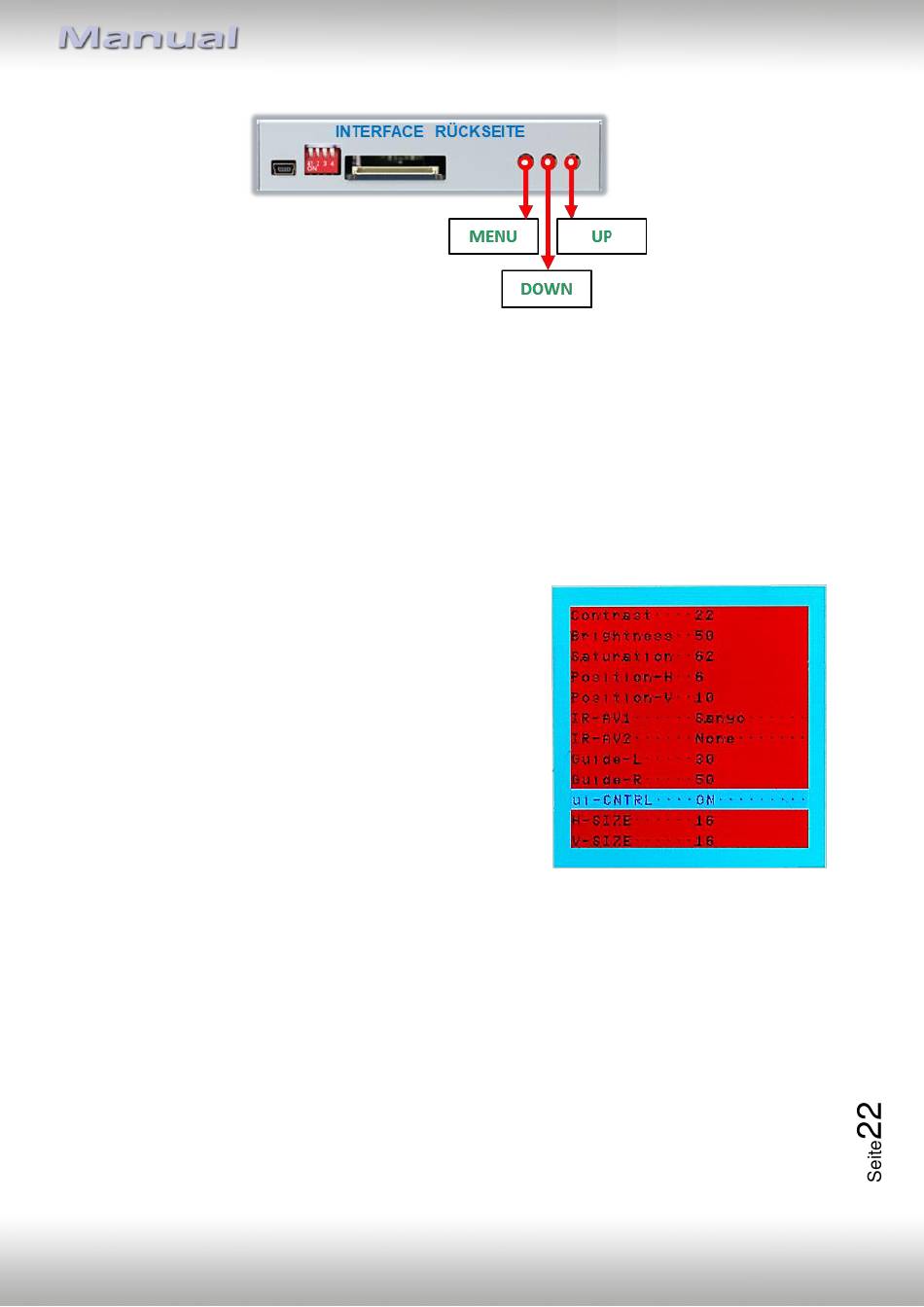

Die Bildeinstellungen können über die 3 Tasten des Video-Interface verändert werden.
Drücken der Taste MENU
Menüpunkt. UP und DOWN
das Gehäuse eingelassen, um unbeabsichtigte Veränderungen während und nach der
Installation zu vermeiden. Die Bildeinstellungen müssen für AV1 und AV2 separat
vorgenommen werden, während der entsprechende Eingang ausgewählt und sichtbar auf
dem Monitor ist.
Hinweis: Das OSD-Einstellungsmenü wird nur angezeigt, wenn eine funktionierende Video
Quelle an dem ausgewählten Eingang angeschlossen ist.
Folgende Einstellmöglichkeiten stehen zur Verfügung:
Brightness =
Contrast =
Saturation =
Position H =
Position V =
IR-AV1 =
IR-AV2 =
Guide-lines left =
Guide-lines right =
Guide-lines (ON/OFF) =

5. Technische Daten

Arbeitsspannung
Ruhestrom
Stromaufnahme
Video Eingang
Video Eingang Formate
RGB-Video Amplitude
Temperaturbereich
Abmessungen Video-Box
Version 09.09.2021
öffnet das OSD-Einstellungsmenü oder wechselt zum nächsten
verändern die entsprechenden Einstellungen. Die Tasten sind in
Helligkeit
Kontrast
Farbsättigung
horizontale Position
vertikale Position
ohne Funktion
ohne Funktion
ohne Funktion
ohne Funktion
ohne Funktion
HW CAM(V100)(V12)
7V - 25V
3,6mA
112mA @12V
0.7V - 1V
PAL/NTSC
0.7V mit 75 Ohm Impedanz
-40°C bis +85°C
115 x 25 x 89 mm (B x H x T)
RL4-UCON5-F
