1.4.1. Aktivierung des Frontkamera Eingangs (Dip 1)

Bei Dip-Schalterstellung ON schaltet das Interface nach Auslegen des Rückwärtsganges für
10 Sekunden von der Rückfahrkamera auf den Frontkamera Eingang. Zusätzlich ist eine
manuelle Umschaltung auf den Frontkamera Eingang per Taster (kurzer Druck) aus jedem
Bildmodus möglich.
Beschreibung der roten Leitung): siehe Kapitel „Stromversorgungsausgang".
1.4.2. Aktivierung der Interface-Video-Eingänge (Dip 2-3)
Nur auf die aktivierten Video-Eingänge kann beim Umschalten auf die Video-Quellen
zugegriffen werden. Es wird empfohlen nur die erforderlichen Eingänge zu aktivieren. Die
deaktivierten Eingänge werden beim Umschalten übersprungen.
1.4.3. Rückfahrkamera-Einstellungen (Dip 5)
Bei Dip-Schalterstellung OFF schaltet das Interface auf Werks Bild für vorhandene Werks-
Rückfahrkamera solange der Rückwärtsgang eingelegt ist.
Bei Dip-Schalterstellung ON schaltet das Interface auf den Rückfahrkamera-Eingang
„Camera-IN" solange der Rückwärtsgang eingelegt ist.
Hinweis: Dips 4, 6, 7 und 8 sind ohne Funktion und müssen auf OFF gestellt werden.
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video
Interface durchgeführt werden!

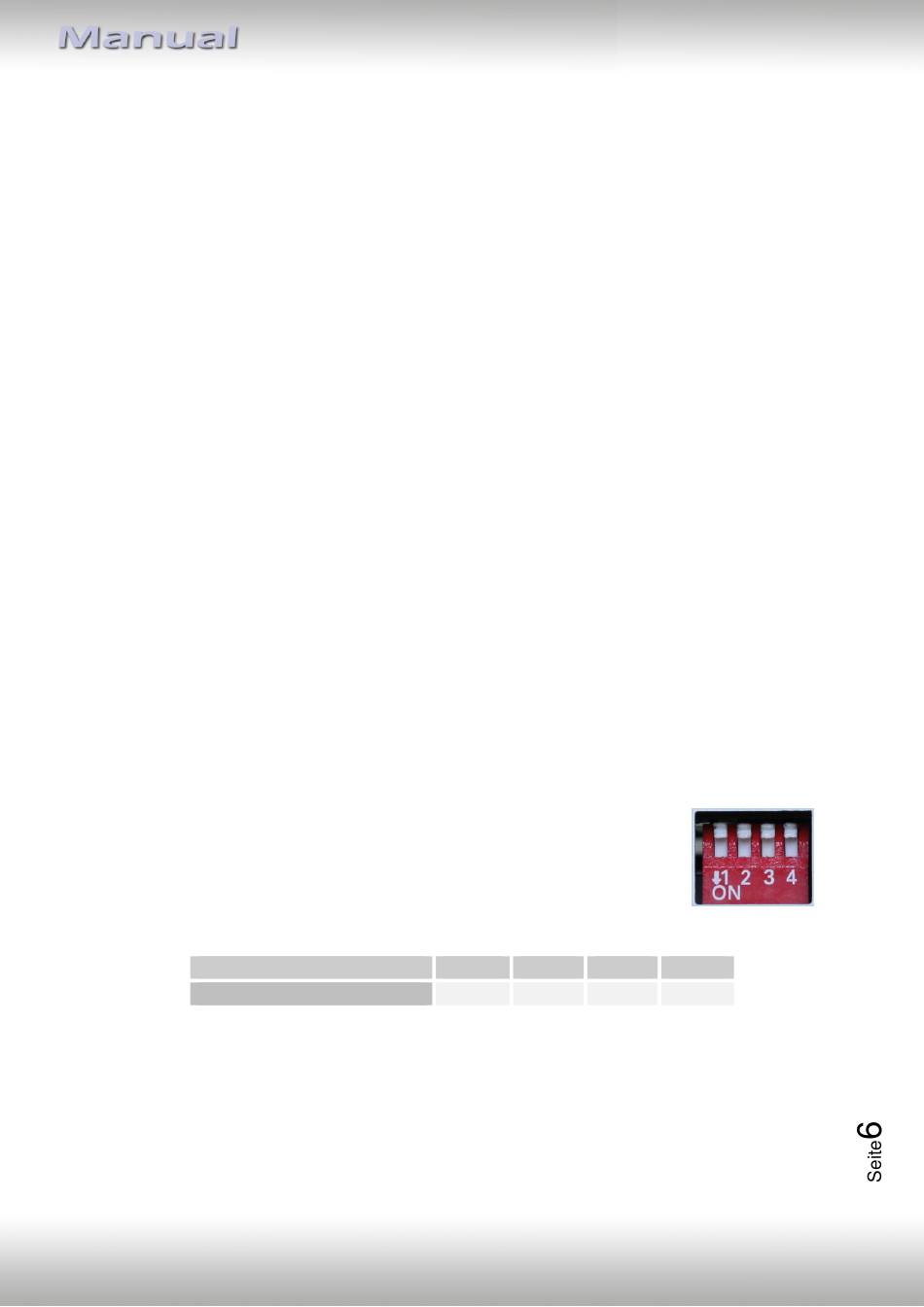

1.5. 4 Dip – rot
Mit den Dip-Schaltern der CAN-Box ist es möglich, das Fahrzeug bzw. die
Head-Unit auszuwählen, in die das Interface eingebaut werden soll.
Dip Position "unten" ist ON und Position "oben" ist OFF.
Alle Dip Schalter auf OFF stellen.
Fahrzeug/Navigation
Alle Fahrzeuge
Version 09.09.2021
Dip 1 Dip 2
OFF OFF
HW CAM(V100)(V12)
Dip 3 Dip 4
OFF OFF
RL4-UCON5-F
